Betriebsanleitung

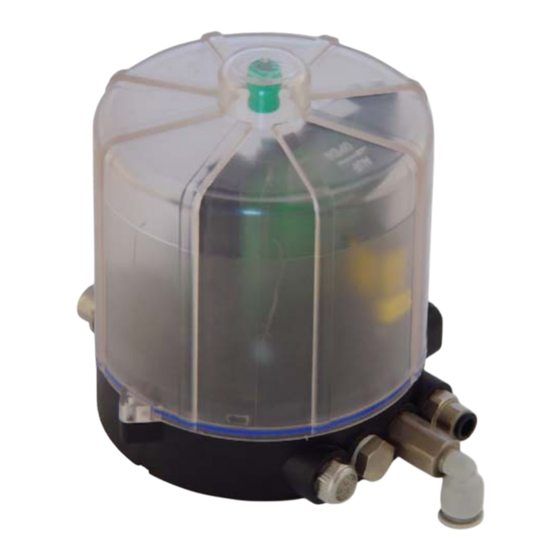

Steuerkopf ASi-Bus ES/ABSL
5630 xxx 010-000
Platine V4.x
für Doppelsitzventile
Eckventile
Scheibenventile
Kugelhähne
KIESELMANN GmbH
Paul-Kieselmann-Str.4-10
D - 75438 Knittlingen

+49 (0) 7043 371-0
Fax: +49 (0) 7043 371-125

www.kieselmann.de
sales@kieselmann.de
- Original -

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kieselmann 5630 Serie

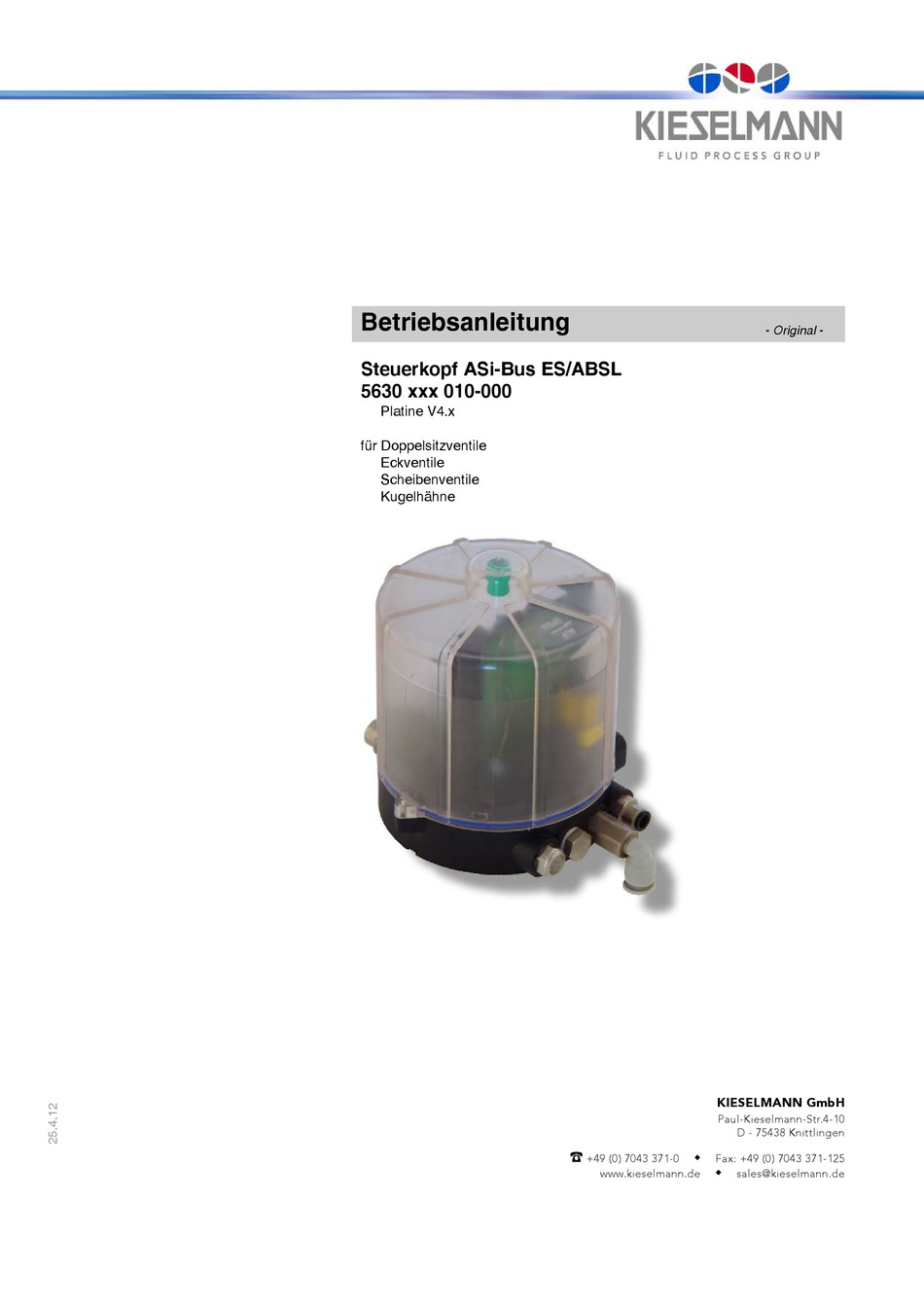

  • Seite 1 Betriebsanleitung - Original - Steuerkopf ASi-Bus ES/ABSL 5630 xxx 010-000 Platine V4.x für Doppelsitzventile Eckventile Scheibenventile Kugelhähne KIESELMANN GmbH Paul-Kieselmann-Str.4-10 D - 75438 Knittlingen   +49 (0) 7043 371-0 Fax: +49 (0) 7043 371-125  www.kieselmann.de sales@kieselmann.de...
  • Seite 2: Inhaltsverzeichnis

    1. Inhaltsverzeichnis Inhaltsverzeichnis......................2 Informationen zu Ihrer Sicherheit .................. 3 Kennzeichnung von Sicherheitshinweisen in der Betriebsanleitung ......3 Steuerkopfvarianten ASi-Bus ES/ABSL ................ 4 Doppelsitzventil (pneum. Hubventil)..............4 Eckventil (pneum. Hubventil) ................4 Scheibenventil / Kugelhahn (pneum. Drehventil) ..........4 Sicherheitshinweise....................... 5 Bestimmungsgemäße Verwendung ..............
  • Seite 3: Informationen Zu Ihrer Sicherheit

    2. Informationen zu Ihrer Sicherheit Wir freuen uns, dass Sie sich für ein hochwertiges Qualitätsprodukt von KIESELMANN entschieden haben. Unsere Produkte bieten Ihnen bei ordnungsgemäßem Einsatz und entsprechender Wartung lang- jährigen, zuverlässigen Einsatz. Lesen Sie vor Montage und Inbetriebnahme diese Bedienungsanleitung und die darin enthaltenen Sicher- heitshinweise sorgfältig durch.
  • Seite 4: Steuerkopfvarianten Asi-Bus Es/Absl

    4. Steuerkopfvarianten ASi-Bus ES/ABSL 4.1 Doppelsitzventil (pneum. Hubventil) Ventilfunktion Anschluss Magnetventil Artikelnummer nicht taktbar 1 Magnetventil 5630 201 010–000 oben taktbar 2 Magnetventil 5630 202 010–000 Stecker M12 4-polig Buchse M12 5-polig unten taktbar 2 Magnetventil 5630 206 010–000 oben + unten taktbar 3 Magnetventil 5630 203 010–000 4.2 Eckventil (pneum.
  • Seite 5: Sicherheitshinweise

    5. Sicherheitshinweise 5.1 Bestimmungsgemäße Verwendung Die Steuerköpfe werden eingesetzt, zur Ansteuerung von Ventilen in Produktionsanlagen in der Getränke- und Nahrungsmittelindustrie, der Pharmazie, der Biotechnologie sowie der chemischen Industrie. Sie beinhalten die komplette Aktorik, Sensorik und Elektronik zur Anbindung und Integration an moderne leistungsfähige Steuerungssysteme.
  • Seite 6: Spannungsversorgung / Ventilansteuerung

    Auf der Rückseite der Platine befindet sich ein Schalter mit 2 Stellungen. Mit diesem Schalter kann ein- gestellt werden, ob die Platine im Standard oder im ES Modus betrieben werden soll. Die Kodierung findet bei der Fa. Kieselmann statt. Der Schalter wird nach der Auswahl versiegelt. Eine entsprechende Kennzeichnung der Platinentype wird auf dem Kunststoffrahmen aufgebracht.
  • Seite 7: Elektrische Installation

    = Drehventil luftschließend/federöffnend LED 6 Green Ventil geöffnet = nicht belegt LED 5 / LED 6 blinken im Wechsel - Fehler im Bewegungsablauf = reserviert KIESELMANN = reserviert KIESELMANN E-F = nicht belegt Tab. 2 Betriebsanleitung: Steuerkopf 5630xxx010-000 ASi-Bus ES/ABSL...
  • Seite 8: Zeichnung - Elektr. Anschluss Für Steuerkopf Asi-Bus Es/Absl

    11.4 Zeichnung - elektr. Anschluss für Steuerkopf ASi-Bus ES/ABSL = Wahlschalter Schalterstellung Einstellung nach Ventiltyp siehe Tab.1 = Wahlschalter: Stellung 1 Standard Stellung 2 ES-Modus = Stecker elektrischer Anschluss für Pilotventile (MV) P1 = JTAG Interface (Onbord programming) P2 = Stecker ASi-Bus 24V (+) braun/brown Masse (-)
  • Seite 9: Endlagenrückmeldung Und Stellungsanzeige

    12. Endlagenrückmeldung und Stellungsanzeige 12.1 Hubventil Die Endlagenrückmeldung ‘Ventil geöffnet‘ und ‘Ventil geschlossen‘ erfolgt berührungslos, über das Magnetfeld der Ringmagneten des Impulsgebers, bei der Überdeckung der Hallsensoren auf der Pla- tine.  HINWEIS Die Einbaulage des Impulsgebers ist durch eine Markierung am Spindelende gekennzeichnet. Die Abstände der Maße (A) und (B) sind werkseitig, ventilspezifisch eingestellt und dürfen nicht verstellt werden.
  • Seite 10: Drehventile

    12.2 Drehventile Die Endlagenrückmeldung ‘Ventil geöffnet‘ und ‘Ventil geschlossen‘ erfolgt berührungslos, über das Magnetfeld der Stabmagneten im Impulsgebers, bei der Überdeckung der Hallsensoren auf der Pla- tine. Ventilstellungsanzeige ➣ ELEKTRISCH - durch das Duo-LED auf der Platine • Ventil ’’geöffnet’’ = Signal DUO-LED GRÜN •...
  • Seite 11: Elektrische Ansteuerung Asi-Bus Es/Absl

    13. Elektrische Ansteuerung ASi-Bus ES/ABSL  HINWEIS • Betriebsspannung aktivieren und Steuerluft anschließen. Ventilfunktionen überprüfen. 13.1 Ventilansteuerung für Doppelsitzventile Schalterstellung am Ventiltyp Magnetventil (MV) Wahlschalter (D) nicht taktbar MV 1 oben taktbar MV1 / MV3 unten taktbar MV1 / MV2 oben und unten taktbar MV1 / MV2 / MV3 Bitbelegung...
  • Seite 12: Ventilansteuerung Für Eckventile

    13.2 Ventilansteuerung für Eckventile Schalterstellung am Ventil mit Antrieb Magnetventil (MV) Wahlschalter (D) luftöffnend / federschließend MV 1 luftschließend / federöffnend MV 1 luftöffnend / luftschließend MV1 / MV3 luftöffnend / luftschließend MV1 / MV3 Bitbelegung Ventilfunktion angesteuertes Pneum. Eingabe Ausgabe LED-Signal Anschlüsse...
  • Seite 13: Ventilansteuerung Für Drehventile

    13.3 Ventilansteuerung für Drehventile Schalterstellung am Ventil mit Antrieb Magnetventil (MV) Wahlschalter (D) luftöffnend / federschließend MV 2 luftschließend / federöffnend MV 2 luftöffnend / luftschließend MV2 / MV3 luftöffnend / luftschließend MV2 / MV3 Bitbelegung Ventilfunktion angesteuertes Pneum. Eingabe Ausgabe LED-Signal Anschlüsse...
  • Seite 14: Demontage Und Montage

    14. Demontage und Montage 14.1 Demontage • Zuluftleitung und Steuerkabel bzw. Steckerverbindung vom Steu- erkopf abmontieren. • Gehäusehaube (21) durch Drehbewegung entriegeln (Bajonettver- schluss) und nach oben 1) Demontage - beim Austausch des Ventilantriebes • Zylinderschraube (4a) 2 x ausschrauben. •...
  • Seite 15: Stückliste

    15. Stückliste Pos. Artikelnummer Benennung Abmessung Werkstoff 5630 000 004-152 Stellungsanzeige ----- ABS gn 5630 200 012-000 Platine ASI BUS ES ABSL ----- ----- 2304 094 023-158 O-Ring ø94x2,3 MVQ bl 65 a 8095 006 016-020 Zylinderschraube DIN912 (2x) M6x16 1.4301 / AISI 304 b 2304 006 012-078 O-Ring ø6x1,2...
  • Seite 16: Technische Daten

    16. Technische Daten Bussystem: ASI-Bus Wirkprinzip: Slave • ID-code 7A/0E • anwederdefiniert, erweiterte Adressen 4 Eingänge, 3 Ausgänge Auswertemöglichkeiten: Ventilstellungsauswertung Adressbereich: 1 - 62 AB-Slave Betriebstemperatur: -10°C bis +50°C Schutzklasse: II (Steuerkopf mit Kunststoffhaube) nach DIN EN61140 I (Steuerkopf mit Edelstahlhaube) (VDE 0140-1) Schutzart: IP 67 (Steuerkopf mit Kunststoffhaube)
