Inhaltszusammenfassung für Kieselmann 6357

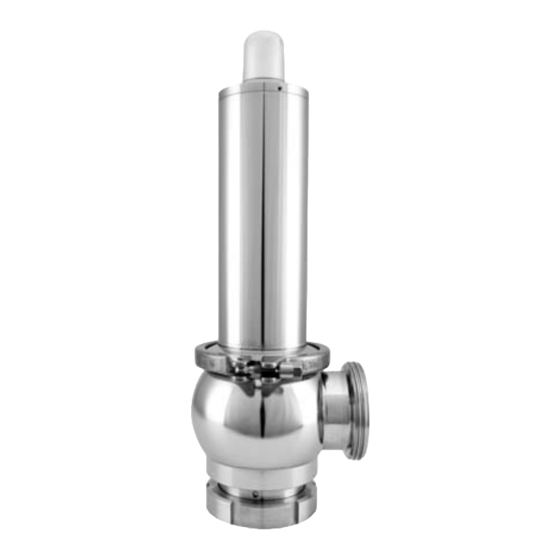

- Seite 1 Betriebsanleitung - Original - Sicherheitsventil Typ: 6357 EG-Baumusterprüfung für Flüssigkeiten und Gase Deutsch KIESELMANN GmbH Paul-Kieselmann-Str.4-10 D - 75438 Knittlingen +49 (0) 7043 371-0 Fax: +49 (0) 7043 371-125 www.kieselmann.de sales@kieselmann.de...
-
Seite 2: Inhaltsverzeichnis
Zeichnungen und Baumaße ....................16 Baumaße ........................18 Dichtungs- und Verschleißteilsatz ..................20 Kennlinien..........................22 Öffnungs & Schließcharakteristik ................22 Durchflussleistungen....................23 Klassifizierung ........................29 Aufbau der Artikelnummer ..................29 10. Konformitätserklärung Declaration of Conformity..............32 Sicherheitsventil Typ: 6357 Inhaltsverzeichnis... -
Seite 3: Allgemeine Informationen
Die Armatur ist nur für den in dieser Anleitung beschriebenen Verwendungszweck bestimmt. Jeder darüber hin- ausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet KIESELMANN nicht. Das Risiko dafür trägt allein der Betreiber. Vor- aussetzungen für einen einwandfreien, sicheren Betrieb der Armatur sind sachgemäßer Transport und Lage- rung sowie fachgerechte Aufstellung und Montage. -
Seite 4: Sicherheitsinformationen
-5 °C geeignet. Niedrige Betriebs- bzw. Umgebungstemperaturen können gegebe- nenfalls zu einer Beeinträchtigung der Funktion führen. Daher sind bei Betriebs- bzw. Umgebungstemperaturen unter +5 °C geeignete Maßnahmen zu treffen, um die sichere Funktion der Armatur zu gewährleisten. Sicherheitsventil Typ: 6357 2. Sicherheitsinformationen... -
Seite 5: Allgemeine Hinweise
A l l g e m e i n e H i n w e i s e HINWEIS • Alle Angaben entsprechen dem Stand der Technik. Änderungen im Rahmen von technischen Weiterentwicklungen sind vorbehalten. Sicherheitsventil Typ: 6357 2. Sicherheitsinformationen... -
Seite 6: Lieferung, Transport Und Lagerung
- Lagerbedingungen einhalten. - Längere Lagerung vermeiden. HINWEIS • KIESELMANN empfiehlt, bei längerer Lagerung das Produkt und die Lagerbedingungen regel- mäßig zu prüfen. • Um eine optimale Funktion der Dichtelemente, Gleitlager und elektronischen Bauteilen zu gewährleisten müssen folgende Punkte beachtet werden. -
Seite 7: Funktion Und Betrieb
• Verunreinigungen können Beschädigungen an den Dichtflächen und Dichtungen verursachen. Vor der Montage das Gehäuse innen gründlich reinigen. • Um einen Verzug der Bauteile zu vermeiden, müssen alle Schweißbauteile spannungsfrei ver- schweißt werden. Sicherheitsventil Typ: 6357 4. Funktion und Betrieb... -
Seite 8: Schweißrichtlinien
Bitte beachten Sie die jeweiligen Sicherheitsdatenblätter der Schmierstoffhersteller. Reinigung Die optimale Reinigung ist nur bei geöffnetem Ventil erzielbar, wobei die Dichtungen, die produkt- berührten Bauteile und deren Oberflächen völlig umspült werden müssen. Sicherheitsventil Typ: 6357 4. Funktion und Betrieb... -
Seite 9: Technische Daten
Ke n nz e i ch nu n g CE-Kennzeichen mit Kennnummer der benannten Stelle Hersteller / Logo Angabe der angewandten Norm Seriennummer Zulassung nach EAC Auftragsnummer Herstellungsdatum Nennweite Material Durchflusskoeffizient L=Flüssigkeiten / G=Gase Ansprechdruck Temperatur engster Strömungsdurchmesser Sicherheitsventil Typ: 6357 4. Funktion und Betrieb... -
Seite 10: Einstellbereiche
Artikelnummer Nennweite Einstellbereich engster Strömungs- Einlass Auslass durchmesser (bar) Flüssigkeit Ø (mm) Ø (mm) Ø (mm) 6357 025 x23 - 11x 0,2 - 0,9 0,38 0,43 1,0 - 1,5 0,41 6357 025 x23 - 12x 1,6 - 2,0 0,42 0,46*... -
Seite 11: Demontage / Montage
SW 10 - 28 Nadel Gelenk -Hakenschlüssel DN25-100 8028025100-020 DN125 8028125150-020 Gelenk -Zapfenschlüssel Zapfen ø6 8027000065-000 HINWEIS • Alle Schraubverbindungen haben Rechtsgewinde. • Steuerluft, elektrische Leitungen, Haube oder Endgenmeldungen und manuelle oder pneumatische Anlüftung abmontieren. Sicherheitsventil Typ: 6357 5. Demontage / Montage... -
Seite 12: Haube (H) Abschrauben
E n d l ag e nm e l d u n g m i t S e n s o r a b m on t i e r e n • Elektrischen Anschluss (EL) vom Sensor (S) abschrauben. • Haube (H) abschrauben. O-Ring (D5) ausbauen. • Schraube (S3) ausschrauben und Hülse (S2) abnehmen. Abb. 5 - 3 Sicherheitsventil Typ: 6357 5. Demontage / Montage... -
Seite 13: Dn25 Austausch Der Produktberührten Dichtungen
• Vor dem Einbau die Einbauräume und Laufflächen reinigen und leicht einfetten. • Montage in umgekehrter Reihenfolge durchführen. Abb. 5 - 4 • Funktionsüberprüfung durchführen. Abb. 5 - 7 Abb. 5 - 6 Abb. 5 - 5 Abb. 5 - 8 Sicherheitsventil Typ: 6357 5. Demontage / Montage... -
Seite 14: Dn40-100 Austausch Der Produktberührten Dichtungen
• Vor dem Einbau die Einbauräume und Laufflächen reinigen und leicht einfetten. Abb. 5 - 9 • Montage in umgekehrter Reihenfolge durchführen. • Funktionsüberprüfung durchführen. Abb. 5 - 12 Abb. 5 - 11 Abb. 5 - 10 Abb. 5 - 13 Sicherheitsventil Typ: 6357 5. Demontage / Montage... -
Seite 15: Druckeinstellung
• Die Arretierscheibe (14) wie in der Abb. 5 - 14 auf die Einstellschei- be (12) schrauben und mit den Gewindestiften (13) in der Bohrung (B) verdrehsicher kontern. (-) = Druckminderung (+) = Druckerhöhung Abb. 5 - 14 Sicherheitsventil Typ: 6357 5. Demontage / Montage... -
Seite 16: Kolbenstange (Handanlüftung)
Kolbenstange 24.2 Sicherungsring Kolbenstange (Handanlüftung) Nutmutter Haube ( Handanlüftung) Druckfeder O-Ring Federgehäuse Sensor O-Ring Einstellscheibe Mutter O-Ring Gewindestift Hülse mit Impulsgeber Abstreifring Arretierscheibe Schraube O-Ring Gleitlager O-Ring Deckel Dichtungssatz O-Ring 16.1 Deckel Verschleißteilsatz Sicherheitsventil Typ: 6357 6. Zeichnungen und Baumaße... -
Seite 17: Sicherungsring Haube ( Handanlüftung)
Kolbenstange (Handanlüftung) Mutter O-Ring Druckfeder Hülse mit Impulsgeber O-Ring Federgehäuse Schraube O-Ring Einstellscheibe Lippendichtring Gewindestift Dichtungssatz DN40 = 1x / DN50 - DN100 = 2x Arretierscheibe Verschleißteilsatz O-Ring Gleitlager O-Ring Deckel Verschlussklammer Kolben Sicherheitsventil Typ: 6357 6. Zeichnungen und Baumaße... -
Seite 18: Baumaße
6 . 1 Ba um aß e Sicherheitsventil 6357 DN25 K/M-G Optional: Optional: Basis - Ausführung pneumatische Anlüftung Manuelle Anlüftung mit Endlagenrückmeldung Abb. 6 - 3 Sicherheitsventil Typ: 6357 6. Zeichnungen und Baumaße... - Seite 19 Sicherheitsventil 6357 DN 40 - 100 K/M-G Optional: Optional: Basis - Ausführung pneumatische Anlüftung Manuelle Anlüftung mit Endlagenrückmeldung Abb. 6 - 4 Rd65x1/6 407 - 487 Rd78x1/6 455 - 535 Rd95x1/6 555 - 635 Rd110x1/4 115 407,5 473,5 560 - 640...
-
Seite 20: Dichtungs- Und Verschleißteilsatz
VS 3.1 6357 025 600-000 DN 40-100 / DN 1½“ - 4“ VS 3.2 6357 DN 600-000 • pneumatische Anlüftung - Verschleißteilsatz DN = Nennweite z.B. DN 40 - 6357 040 100-000 Pos. Benennung VS 1 VS 2 VS 3.1 VS 3.2... - Seite 21 Verschleißteilsätze Verschleißteilsatz Pos. D5 O-Ring VS 1 (1x) 6357 025 400-000 2304042020-055 6357 040 400-000 6357 050 400-000 6357 065 400-000 2304050026-055 6357 080 400-000 6357 100 400-000 Verschleißteilsatz Pos. D5 Pos. 23 O-Ring Scheibe VS 2 (1x) (1x)
-
Seite 22: Kennlinien
Öffnungsdruckdifferenz (Gase) > 1bar = 10% 1bar = 0,1bar Einstellüberdruck zul. Schließdruckdifferenz (Gase) > 2bar = 15% 2bar = 0,3bar min. Betriebsüberdruck Patm (Beispiel: Einstelldruck = 0,8 bar) Abb. 8 - 2 Sicherheitsventil Typ: 6357 8. Kennlinien... -
Seite 23: Durchflussleistungen
DN25 Ansprechdruck: 0,2 - 12,0 bar (Luft 20°C) Abb. 8 - 4 *) Für die Medienguppe Gase wurden die Anforderungen der DIN EN 4126-1 bezüglich der Schließdruckdifferenz nicht erfüllt. Die Daten wurden ermittelt und vom TÜV zertifiziert. Sicherheitsventil Typ: 6357 8. Kennlinien... - Seite 24 DN40 Ansprechdruck: 0,2 - 12,0 bar (Wasser 20°C) Abb. 8 - 5 DN40 Ansprechdruck: 0,2 - 12,0 bar (Luft 20°C) Abb. 8 - 6 Sicherheitsventil Typ: 6357 8. Kennlinien...
- Seite 25 DN50 Ansprechdruck: 0,3 - 12,0 bar (Wasser 20°C) Abb. 8 - 7 DN50 Ansprechdruck: 0,3 - 12,0 bar (Luft 20°C) Abb. 8 - 8 Sicherheitsventil Typ: 6357 8. Kennlinien...
- Seite 26 DN65 Ansprechdruck: 0,4 - 9,0 bar (Wasser 20°C) Abb. 8 - 9 DN65 Ansprechdruck: 0,4 - 9,0 bar (Luft 20°C) Abb. 8 - 10 Sicherheitsventil Typ: 6357 8. Kennlinien...
- Seite 27 DN80 Ansprechdruck: 0,3 - 8,0 bar (Wasser 20°C) Abb. 8 - 11 DN80 Ansprechdruck: 0,3 - 8,0 bar (Luft 20°C) Abb. 8 - 12 Sicherheitsventil Typ: 6357 8. Kennlinien...
- Seite 28 DN100 Ansprechdruck: 0,3 - 3,2 bar (Wasser 20°C) Abb. 8 - 13 DN100 Ansprechdruck: 0,3 - 3,2 bar (Luft 20°C) Abb. 8 - 14 Sicherheitsventil Typ: 6357 8. Kennlinien...
-
Seite 29: Klassifizierung
OD 4 " 7 Ausführungsvarianten 6357 xxx xx-xxx Anschluss Einzelteile Standard Standard mit Endlagenrückmeldung mit manuelle Anlüftung mit pneumatischer Anlüftung DN40 - DN100 mit pneumatischer Anlüftung und Endlagenrückmeldung DN40 - DN100 nicht belegt 6 - 9 Sicherheitsventil Typ: 6357 9. Klassifizierung... - Seite 30 8 Anschluss Ventileingang 6357 xxx x x-xxx Anschluss Anschluss nicht belegt nicht belegt Anschweißende DIN 10357 APV Flansch mit Nut Kegel/Mutter DIN 11851 APV Flansch ohne Nut Gewinde DIN 11851 Flansch PN 6 (2067) KK-Kleinflansch mit Nut Flansch PN 10 (2069)
- Seite 31 12 - 13 Druckbereich 6357 xxx xxx-x DN / OD 25 / 1“ 40 / 1½“ 50 / 2“ 65 / 2½“ 80 / 3“ 100 / 4“ 0,2 - 0,9 0,2 - 1,0 0,3 - 0,9 0,4 - 0,9...
-
Seite 32: Konformitätserklärung Declaration Of Conformity
K o n f o r m i t ä t s e r k l ä r u n g D e c l a r a t i o n o f C o n f o r m i t y...
