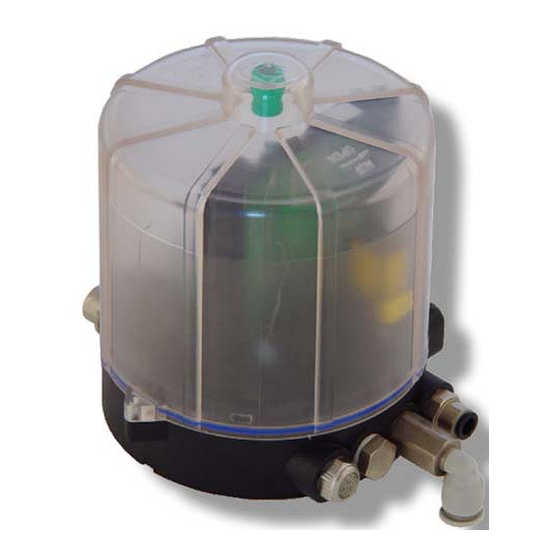

Kieselmann 5630 202 080-000 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Kieselmann 5630 202 080-000
Inhaltszusammenfassung für Kieselmann 5630 202 080-000
- Seite 1 Betriebsanleitung - Original - Steuerkopf ASi-Bus 100/ABSL 5630 20x 08x-xxx Platine V A.x für Doppelsitzventile mit Takthuberkennung KIESELMANN GmbH Paul-Kieselmann-Str.4-10 D - 75438 Knittlingen +49 (0) 7043 371-0 Fax: +49 (0) 7043 371-125 www.kieselmann.de sales@kieselmann.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Steuerkopfvarianten Bestimmungsgemäße Verwendung Sicherheitshinweise Steuerkopfbeschreibung Wartung Inbetriebnahme Elektrische Installation - Elektrischer Anschluss des Steuerkopfes - Anschlussbelegungen Elektrische Ansteuerung - Ventilansteuerung für Doppelsitzventile mit ASi-Bus100 AB-Slave Steuerkopf Endlagenrückmeldung und Stellungsanzeige Lernmodus - Funktion Demontage und Montage Ersatzteilliste - Ersatzteilzuordnung Technische Daten Störungsbeseitigung Betriebsanleitung: Steuerkopf 563020x08x-xxx ASi-Bus 100/ABSL... -
Seite 3: Steuerkopfvarianten
❒ Steuerkopfvarianten nicht taktbar 5630 201 080-000 1 Magnetventil oben taktbar 5630 202 080-000 2 Magnetventile Stecker 4-polig und Verschlussschraube unten taktbar 5630 206 080-000 2 Magnetventile oben + unten taktbar 5630 203 080-000 3 Magnetventile nicht taktbar 5630 201 081-000... -
Seite 4: Elektrische Installation
❒ Elektrische Installation Elektrischer Anschluss des Steuerkopfes ➣ Anschluss über den Flachkabeladapter (14B) Der elektrische Anschluss des ASI-Steuerkopfes erfolgt über ein Flachkabel, das zur Datenübertragung und Spannungs- versorgung dient. Es besteht aus einem ungeschirmten Drahtpaar in einem speziellen Flachkabelprofil, dass eine Verpolung beim Anschließen verhindert. -
Seite 5: Elektrische Ansteuerung
❒ Elektrische Ansteuerung HINWEIS Betriebsspannung aktivieren und Steuerluft anschließen. Ventilfunktionen überprüfen. Ventilansteuerung für Doppelsitzventile mit ASi-Bus100 AB-Slave Steuerkopf Dreh-Wahlschalter Funktion Magnetventil Eingang Ausgang LED-Meldung BCD (Seite 2 / Abb.1) der DUO-LED rot(5) / grün(6) Bit 1 Bit 0 Bit 2 Bit 1 Bit 0 Stellung... -
Seite 6: Lernmodus
❒ Lernmodus 2. Taste 3 drücken und halten. Dabei zeitgleich Stecker P2 wieder aufstecken und Taste 3 ca. 3 Sekunden gedrückt Funktion halten. Danach Taste 3 loslassen. Es wird die Position Die Erkennung der Ventilstellung erfolgt über ein Weg- Ventil geschlossen erfasst und gespeichert messsystem mit einer Genauigkeit <... -
Seite 7: Demontage Und Montage
❒ Demontage und Montage 1) - beim Austausch des Ventilantriebes • Zuluftleitung und Steuerkabel bzw. Steckerverbindung vom Steuer- kopf demontieren. • Gehäusedeckel (21) durch Drehbewegung entriegeln (Bajonettver- schluss) und nach oben abnehmen. • Zylinderschraube (4a) 2 x ausschrauben. • Kompletten Steuerkopf abnehmen und mit Gehäusehaube (21) wie- der verschließen. -
Seite 8: Ersatzteilliste
Magnetventile MV auf der Anschlussplatte (22) (Seite 5/Abb.4) 5630 201 080-000 5630 202 080-000 MV1 | MV3 Stecker 4-pol. - Verschlussschraube 1-10 11a + c 12, 13 14A + D 15a + c 16 17a 16 - 21 5630 206 080-000... -
Seite 9: Technische Daten
❒ Technische Daten Bussystem: ASI-Bus Wirkprinzip: Slave • ID-code 7A / OE • Anwenderdefiniert, erweiterte Adressen 4 Eingänge, 3 Ausgänge Auswertemöglichkeiten: Ventilstellungsauswertung mit Takthuberkennung Adressbereich: 1 - 62 AB-Slave Betriebstemperatur: +4°C bis +50°C Schutzklasse: II (Steuerkopf mit Kunststoffhaube) nach DIN EN61140 I (Steuerkopf mit Edelstahlhaube) (VDE 0140-1) Schutzart:...
