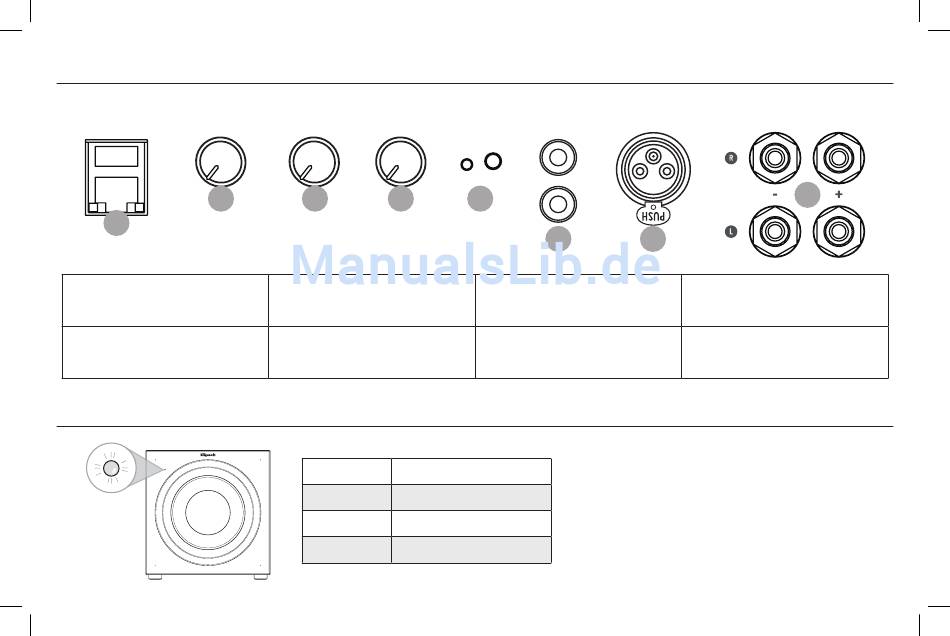

CONEXIONES
VOLUME 1
ETHERNET RCA/BALANCED
2
1
1 - Entrada Ethernet para control de IP
5 - Botón de vinculación y restablecimiento
(PAIR / RESET) para vincular con el trans-
misor inalámbrico WA-3*
LED FRONTAL
VOLUME 2 VOLUME 3
HI LEVEL WIRELESS PAIR/RESET
3 4
2 - El control de volumen de nivel de línea
controla el volumen de la entrada RCA y la
entrada XLR
6 - Entrada de línea RCA no balanceada
BLANCO Activado
AZUL Activado, aplicación conectada
ANARANJADO Actualización de firmware
APAGADO En Espera
RCA BALANCED
LINE IN LINE IN
5
6 7
3 - El control de volumen de alto nivel con-
trola el volumen de la entrada de alto nivel
7 - Entrada de línea XLR balanceada
* Consulte el manual del kit WA-3 para obtener más información
HI LEVEL IN
8
4 - El control de volumen inalámbrico con-
trola el volumen de la entrada inalámbrica*
8 - Entrada de alto nivel
(nivel de altavoz)
