Seite 1

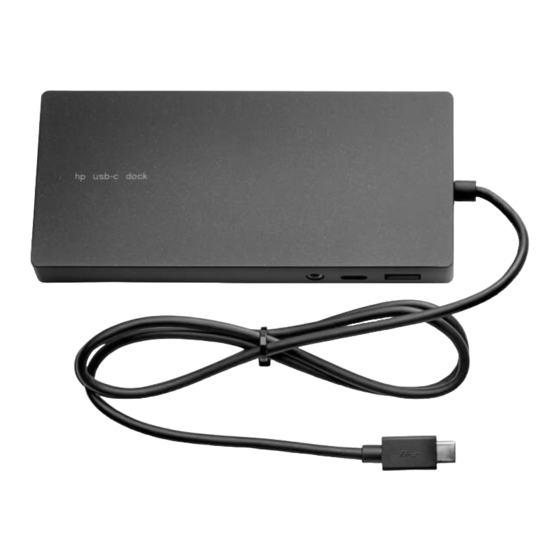

HP Elite USB-C Dockingstation Benutzerhandbuch...
Seite 2
Informationen keinerlei zugesicherte Eigenschaften. Alle sich aus der Verwendung dieser Informationen ergebenden Risiken trägt der Benutzer. Die Garantien für HP Produkte und Services werden ausschließlich in der zum Produkt bzw. Service gehörigen Garantieerklärung beschrieben. Aus dem vorliegenden Dokument sind keine weiterreichenden Garantieansprüche abzuleiten.
Inhaltsverzeichnis 1 Einführung ..............................1 Beschreibung der Komponenten ........................... 1 Komponente an der Oberseite ......................2 Komponenten auf der rechten Seite ....................2 Komponenten an der Vorderseite ....................... 3 Komponenten an der Rückseite ......................5 Einrichten der USB-Dockingstation ........................6 Schritt 1: Anschließen an die Netzstromversorgung ................
Seite 4
5 Technische Daten ............................21 Eingangsleistung ..............................21 Betriebsumgebung .............................. 21 Index ................................22...
Einführung Beschreibung der Komponenten Dieses Kapitel beschreibt die sichtbaren Hardwarefunktionen der HP Elite USB-C Dockingstation und bietet Setupanweisungen. HINWEIS: Einige Funktionen der HP Elite USB-C Dockingstation stehen auf Ihrem Computer möglicherweise nicht zur Verfügung. Beschreibung der Komponenten...
Komponente an der Oberseite Komponente Beschreibung Betriebsanzeige Leuchtet: Die Dockingstation ist eingeschaltet. ● Pulsierend: Die Dockingstation befindet sich im ● Standbymodus, einem Energiesparmodus. Die Dockingstation wechselt in den Standbymodus, wenn keine Geräte angeschlossen sind oder wenn sich alle Geräte seit mehr als 10 Minuten im Leerlauf befinden. Komponenten auf der rechten Seite Komponente Beschreibung...
Zulassung, Sicherheit und Umweltverträglichkeit. So greifen Sie auf das Handbuch zu: Windows 10 Wählen Sie die Schaltfläche Start, Alle Apps, HP Hilfe und Support und anschließend HP Dokumentation. Windows 8 Wählen Sie auf der Startseite die App HP Support Assistant, wählen Sie dann Arbeitsplatz und anschließend...
Seite 8
Komponente Beschreibung HINWEIS: Adapter (separat zu erwerben) können erforderlich sein. USB 2.0-Anschluss Zum Anschließen eines optionalen USB-Geräts, wie z. B. Tastatur, Maus, externes Laufwerk, Drucker, Scanner oder USB- Hub. Kapitel 1 Einführung...
Komponenten an der Rückseite Komponente Beschreibung Netzanschluss Zum Anschließen eines Netzteils. USB 3.0-Anschluss mit Ladefunktion Zum Anschließen optionaler USB-Geräte, wie z. B. Tastatur, (Stromversorgung) Maus, externes Laufwerk, Drucker, Scanner oder USB-Hub. Mit Standard-USB-Anschlüssen können nicht alle USB-Geräte geladen werden, bzw. sie werden mit schwachem Strom geladen.
Einrichten der USB-Dockingstation Schritt 1: Anschließen an die Netzstromversorgung VORSICHT! So verringern Sie die Gefahr von Stromschlägen und Geräteschäden: Stecken Sie das Netzkabel in eine geerdete Steckdose, die jederzeit leicht erreichbar ist. Unterbrechen Sie die Stromzufuhr zum Gerät, indem Sie das Netzkabel aus der Steckdose ziehen. Verwenden Sie ausschließlich Netzkabel mit intaktem Erdungsleiter.
Sie anschließend auf HP Dock. Doppelklicken Sie auf HP Elite USB-C Docking Station Installer.exe. Windows 8: Klicken Sie auf die App HP Dock. Klicken Sie alternativ auf Dieser PC und dann auf ● HP Dock. Doppelklicken Sie auf HP Elite USB-C Docking Station Installer.exe.
Konfigurieren eines externen Monitors Verwenden von DisplayLink Verwenden Sie DisplayLink, um die Anzeige eines an die Dockingstation angeschlossen Monitors zu konfigurieren. Klicken Sie auf das DisplayLink Symbol in der Taskleiste. Zum Festlegen des externen Monitors als Erweiterung des primären Anzeigegeräts klicken Sie auf Erweitern.
Um den externen Monitor als Erweiterung des primären Monitors auf Computern unter Windows 10 oder Windows 8 festzulegen, wählen Sie Erweitern aus. Um den externen Monitor als Erweiterung des primären Monitors auf Computern unter Windows 7 festzulegen, wählen Sie Diese Anzeigen erweitern aus.
Verwenden der Dockingstation Richtlinien für Dockingstationen Betriebssysteme: Eine optimale Leistung erzielen Sie, wenn Sie die Dockingstation mit Computern ● nutzen, auf denen das Betriebssystem Windows 10, Windows 8 oder Windows 7 installiert ist. Es werden nur Computer mit USB Type-C-Anschlüssen unterstützt. Stromversorgung: Um die Funktionen der Dockingstation nutzen zu können, muss sie an die ●...
Anschließen an ein Netzwerk Sie können den Computer über die Dockingstation mit einem Netzwerk verbinden. Hierfür ist ein Ethernet- Kabel erforderlich (separat zu erwerben). Schließen Sie die Dockingstation an den Computer an. Schließen Sie ein Ende des Ethernet-Kabels an die RJ-45-Netzwerkbuchse der Dockingstation an und verbinden Sie das andere Ende mit der RJ-45-Wandbuchse oder dem Router.
Anschließen von USB-Geräten Die Dockingstation weist fünf USB-Anschlüsse auf: ein USB 3.0-Anschluss und zwei USB 2.0-Anschlüsse auf der Rückseite sowie ein USB Type-C- und ein USB 2.0-Anschluss auf der Vorderseite. Verwenden Sie die USB- Anschlüsse, um optionale externe USB-Geräte, wie etwa Tastatur oder Maus, anzuschließen. HINWEIS: Vergewissern Sie sich, dass das externe Gerät den technischen Daten für die Stromversorgung der Dockingstation entspricht.
Anschließen an ein DisplayPort Gerät Die Dockingstation kann auch über den DisplayPort an ein externes Gerät, z. B. einen Monitor oder Projektor, angeschlossen werden. Die Dockingstation unterstützt Videoverbindungen gleichzeitig am HDMI-Anschluss und am DisplayPort, sofern Bildschirmauflösungen von 2560 x 1600 oder weniger verwendet werden. Bei Auflösungen von mehr als 2560 x 1600 kann nur der Modus mit einem Anzeigegerät verwendet werden.
Anschließen von Audio Sie können Kopfhörer oder Lautsprecher direkt an die Combo-Buchse für den Audioeingang (Mikrofon)/ Audioausgang (Kopfhörer) an der Dockingstation anschließen. Sie können auch analoge Audiogeräte anschließen. HINWEIS: Wenn der Ton nicht automatisch an die Dockingstation umgeschaltet wird, legen Sie die Dockingstation in den Computereinstellungen als Standard-Audiogerät fest.
Anschließen einer optionalen Diebstahlsicherung HINWEIS: Die Diebstahlsicherung soll zur Abschreckung dienen, kann eine missbräuchliche Verwendung oder einen Diebstahl der Dockingstation jedoch nicht in jedem Fall verhindern. So bringen Sie eine Diebstahlsicherung an: Legen Sie das Kabel um einen feststehenden Gegenstand. Stecken Sie den Schlüssel in die Diebstahlsicherung (1).
Trennen einer Dockingstation Gehen Sie folgendermaßen vor, um die Dockingstation vom Computer zu trennen: Klicken Sie auf das Symbol Hardware sicher entfernen im Infobereich außen rechts in der Taskleiste. Klicken Sie auf USB Docking Station entfernen. Die Meldung Hardware kann jetzt entfernt werden wird angezeigt.
Fehlerbeseitigung Lösen allgemeiner Probleme In den folgenden Tabellen finden Sie eine Auflistung potenzieller Probleme mit den dafür empfohlenen Lösungen. Allgemeine Betriebs- und Anschlussprobleme Problem Mögliche Ursache Lösung Die Betriebsanzeige leuchtet nicht. Die Dockingstation ist nicht an den Verbinden Sie das Netzkabel der Netzstrom angeschlossen.
Ausgeblendete Symbole einblenden im Infobereich und klicken Sie dann auf das Symbol HP Connection Manager. Klicken Sie im Fenster HP Connection Manager auf das Symbol WLAN- Betrieb, um sie auszuschalten. DisplayLink Core Software kann nicht mit Deinstallieren Sie DisplayLink Core Deinstallieren in Windows 10 oder Software.
● Zulassungsbehörde und Sicherheitsinformationen zur Verwendung der Dockingstation finden Sie unter „Hilfe und Support“. Auf der HP Website (http://www.hp.com) finden Sie Produktneuigkeiten und Software-Updates. ● Kontaktaufnahme mit dem technischen Support Wenn Sie ein Problem nicht anhand der Tipps zur Fehlerbeseitigung in diesem Kapitel lösen können, wenden Sie sich an den Support.
Seite 24
Um mit Ihrem HP Computer Kontakt zum Support aufzunehmen, wählen Sie Start und wählen Sie dann Hilfe und Support. Klicken Sie auf Support kontaktieren, um eine Chat-Sitzung mit einem Support-Mitarbeiter zu beginnen. Informationen zum Support in den USA finden Sie unter http://www.hp.com/go/contactHP. Informationen zum Support weltweit finden Sie unter http://welcome.hp.com/country/us/en/wwcontact_us.html.
Gleichstromquelle betrieben werden kann, sollte es nur mit einem Netzteil oder einer Gleichstromquelle betrieben werden, die von HP geliefert und für die Verwendung mit dem Dock genehmigt wurden. Das Dock kann mit Gleichstrom betrieben werden, wobei die folgenden technischen Daten eingehalten werden müssen.
