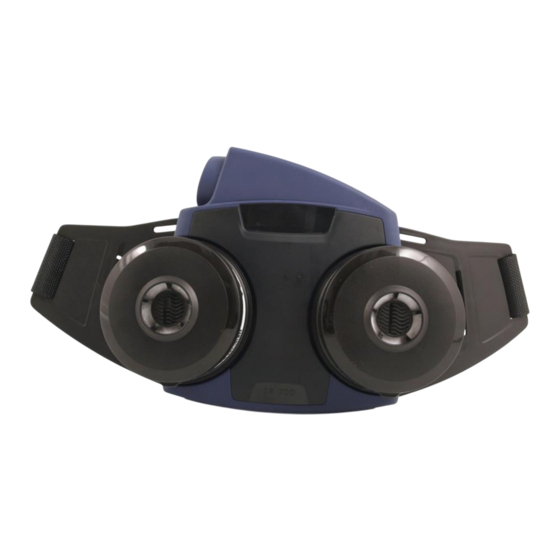

Sundstrom SR 700 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SR 700:
- Gebrauchsanweisung (117 Seiten) ,
- Gebrauchsanleitung (116 Seiten) ,
- Bedienungsanleitung (19 Seiten)
Verwandte Anleitungen für Sundstrom SR 700
Inhaltszusammenfassung für Sundstrom SR 700

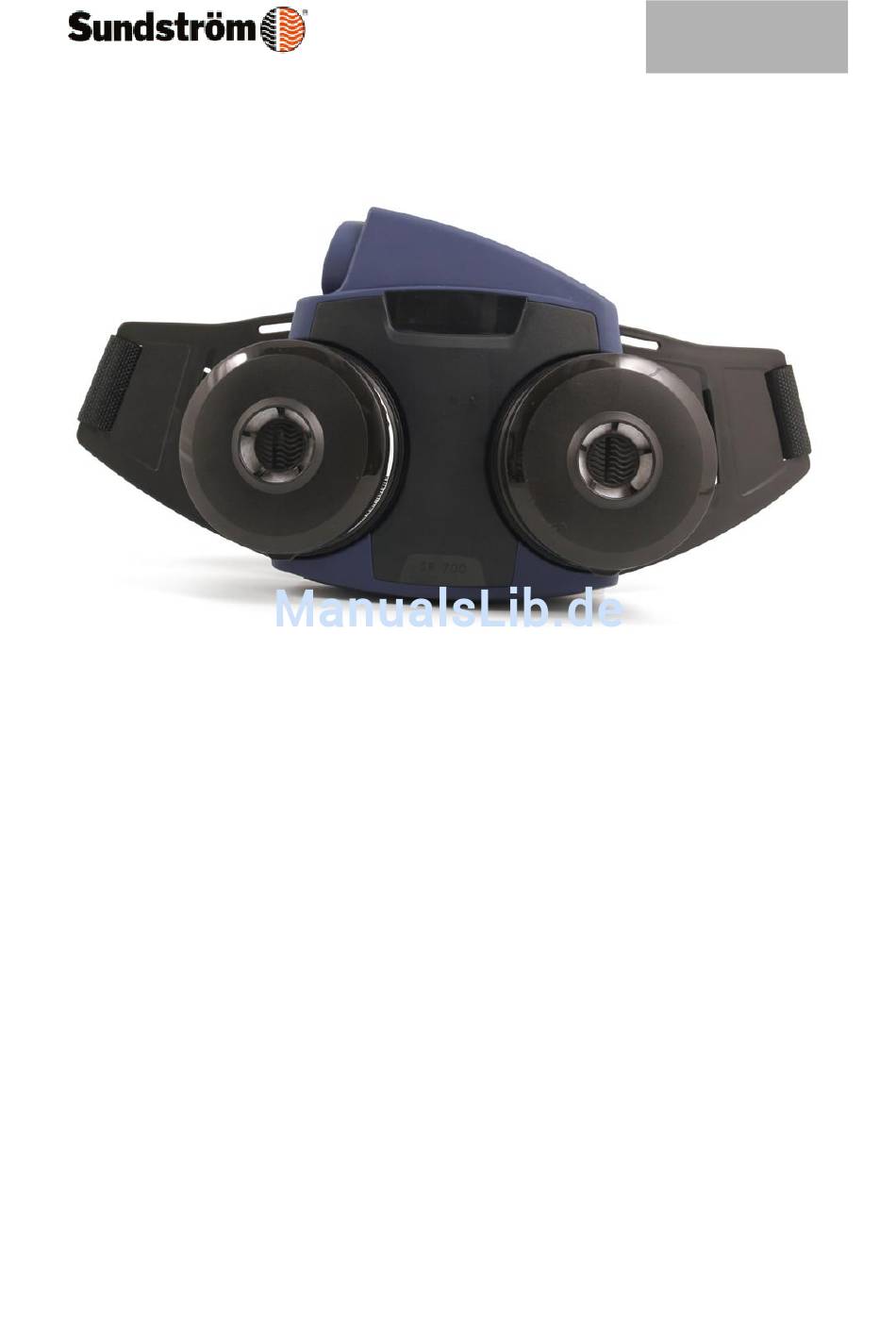

- Seite 1 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 1 av 25 Bedienungsanleitung SR 700...
-
Seite 2: Allgemeine Information
Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 2 av 25 Allgemeine Information SR 500 ist ein mit Batterie betriebenes Gebläse. Zusammen mit Filter und einem Gesichtsteil – Haube, Schirm, Schweißerschutzvisier, Helm mit Visier oder Vollmaske - stellt er eine Komponente des Atemschutzsystems von Sundström gemäß... - Seite 3 3.1 Auspacken Vergewissern Sie sich, dass die Ausrüstung komplett ist und während des Transportes nicht beschädigt wurde. Packliste: • 1. Gebläse SR 700, nackt • 2. Batterie SR 701, 2,2 Ah • 3. Ladegerät SR 713 • 4. Gürtel SR 508 •...
- Seite 4 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 4 av 25 3.5 Montage Batterie Schließen Sie die Batterie an das Batterieladegerät an. Das Ladegerät führt den Ladevorgang automatisch in drei Phasen durch: 1. Orangefarbene Leuchtdiode 2. Gelbe Leuchtdiode 3. Grüne Leuchtdiode Kontrollieren, dass die Dichtung bei dem Ladekontakt intakt ist.
- Seite 5 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 5 av 25 3.5 Montage Gürtel Gürtel zusammenbauen. Hierzu die beiden Spangenhälften zusammendrücken. Die Gürtelschnalle schrägt an dem Gebläse heranführen. Die drei Zungen der Gürtelhälfte in den Schlitz am Gebläse einführen. Zunächst die obere Zunge einsetzen und die Schnalle zum Gebläse hin...
- Seite 6 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 6 av 25 Alle drei Zungen sind jetzt im Platz. Die drei Lippen zur Arretierung der Gürtelhälften eindrücken. Korrekt montierter Gürtel.
- Seite 7 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 7 av 25 Atemschlauch Kontrolliere, dass die Dichtungen an den beiden Enden des Schlauches montiert und unbeschädigt sind. Den Schlauchanschluss in das Gebläsegerät stecken. Zum Schließen ein Viertel im Uhrzeigersinn drehen, Prüfen, dass der Schlauch fest sitzt.
- Seite 8 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 8 av 25 Partikelfilter Prüfen, ob die Dichtungen in der Filterfassung des Gebläses an Ort und Stelle sitzen und intakt sind. Partikelfilter SR 510: Partikelfilter am Filteradapter andrücken. Möglichst nicht das Filterzentrum belasten, um Beschädigung des...
- Seite 9 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 9 av 25 Einen Vorfilter SR 221 in die Filterhalterung einsetzen. Vorfilterhalter am Partikelfilter andrücken. Montierten Vorfilterhalter mit Partikelfilter.
- Seite 10 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 10 av 25 3.6 Betrieb/Funktion Das Gebläse wird durch Betätigen der Betriebstaste gestartet. Auf den Knopfdruck hin durchläuft der Gebläse einen programmierten Test, wobei die Symbole auf der Anzeige aufleuchten und der Signalton ertönt.
- Seite 11 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 11 av 25 Zum Ausschalten des Gebläses die Betriebstaste ca. zwei Sekunden gedrückt halten. 3.7 Funktionsprüfung Prüfung der Mindestströmung Prüfen Sie, ob der Gebläse komplett, richtig montiert, gut gereinigt und unbeschädigt ist.
- Seite 12 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 12 av 25 Fassen Sie mit Ihrer anderen Hand das Strömungsmesserrohr so an, dass das Rohr vom Beutel vertikal nach oben zeigt. Prüfen Sie die Lage der Kugel im Rohr. Sie muss in Höhe der oberen Markierung des Rohres mit 175 l/Min.
- Seite 13 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 13 av 25 3.7 Funktionsprüfung Prüfung des Alarms Die Ausrüstung muss warnen, wenn der Luftstrom behindert wird. Diese Alarmfunktion ist im Zuge der Strömungskontrolle vor jeder Anwendung zu prüfen. Vorgehensweise: Eine Behinderung des Luftstroms durch Greifen des oberen Teils der Tüte oder Blockierung...
- Seite 14 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 14 av 25 Wenn die Batterieleistung auf unter ca. 5 % der ursprünglichen Kapazität abgesunken ist, wird dies folgendermaßen angezeigt: o Ein zwei Sekunden langer Signalton wird zweimal mit jeweils einer Sekunde Zwischenraum wiederholt.
- Seite 15 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 15 av 25 Beachten Sie, dass der Schlauch bei Verwendung einer Vollmaske um die Taille herum und an der Brust nach oben verläuft.
- Seite 16 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 16 av 25 Achten Sie darauf, dass der Atemschlauch am Rücken entlang läuft und nicht verdreht ist. Schieben Sie die Gurtenden in die jeweilige Schlaufe.
- Seite 17 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 17 av 25 Gürtel so einstellen, dass das Gebläse sicher und bequem am Rücken sitzt.
- Seite 18 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 18 av 25 3.9 Abnehmen Den kontaminierten Bereich verlassen, bevor Sie die Ausrüstung abnehmen. Gesichtsteil abnehmen. Gebläse ausschalten. Gürtel lösen und Gebläse abnehmen 4.1 Reinigung/ Desinfektion Für die tägliche Pflege empfiehlt sich die Reinigungsserviette 5226 zur Reinigung und Desinfektion.
- Seite 19 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 19 av 25 Reinige die Gürtel. Nach dem Reinigen die Ausrüstung trocken und sauber bei Zimmertemperatur aufbewahren. Direkte Sonneneinstrahlung vermeiden. Der Strömungsmesser kann umgestülpt und als Aufbewahrungstüte für das Gesichtsteil benutzt werden.
- Seite 20 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 20 av 25 4.4.1 Wechsel von Filter Beachten Sie, dass Filter gleichzeitig zu ersetzen sind. •Filter abschrauben • Vorfilterhalter lösen • Filteradapter von SR 510 lösen...
- Seite 21 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 21 av 25 • Vorfilter im Vorfilterhalter wechseln Bei Bedarf reinigen • Neue Filter montieren...
- Seite 22 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 22 av 25 4.4.1 Ersetzen von Dichtungen Filter herausschrauben. Die Dichtung hat rundum eine Nut und ist auf einen Flansch aufgezogen, der unterhalb des Gewindes an der Filterfassung vorhanden ist. Die alte Dichtung entfernen.
- Seite 23 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 23 av 25 Drehen Sie die Gewindeverschlüsse in den Filtereinlass. Montieren Sie den dritten Verschluss mit Dichtung in den Luftauslass des Gebläsegerätes. Montierten Verschlüsse.
- Seite 24 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 24 av 25...
- Seite 25 Upprättad: 2011-09-07/JR Utgåva: OI06H-7019 SR 700 Reviderad: Sida: 25 av 25...
