Inhaltszusammenfassung für GRAUPNER P-47 Thunderbolt

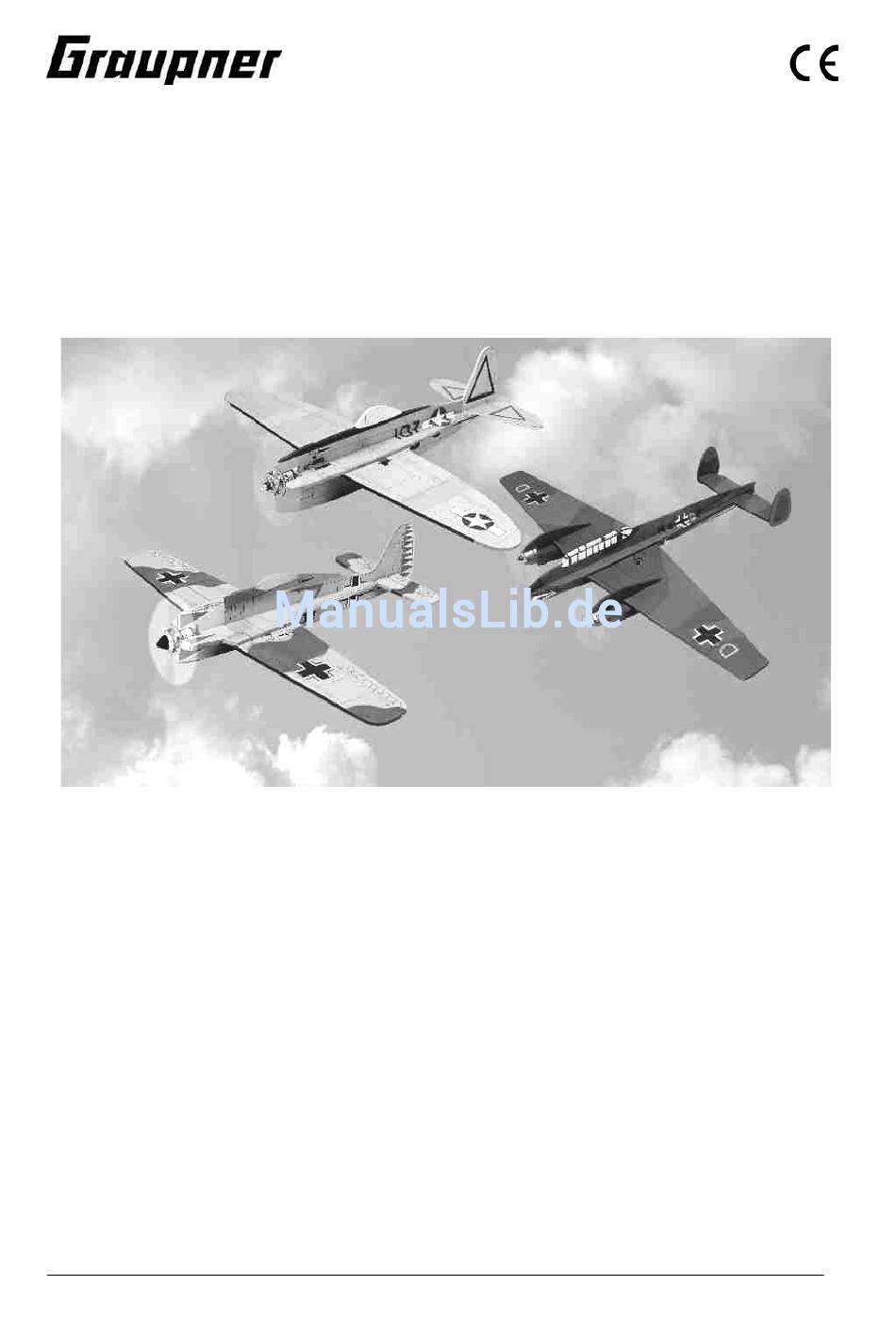

- Seite 1 Best.-Nr. 9566 BAUANLEITUNG THUNDERBOLT Für Elektroantrieb mit 3 LiPo-Zellen Es wird eine Fernsteuerung mit 3 Funktionen benötigt GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 2 Beschreibung des Modells Die GRAUPNER THUNDERBOLT ist ein Nachbau des amerikanischen Abfangjägers. Das Modell eignet sich hervorragend um sich mit den Vereinskollegen eine rasante Fuchsjagd zu liefern. Es lässt sich über drei Funktionen steuern. Das Modell hat eine geringe Bauzeit und ist durch das 6 mm Depron® und CFK-Verstärkung sehr stabil.
- Seite 3 Informieren Sie alle Passanten und Zuschauer vor der Inbetriebnahme über alle möglichen Gefahren, die von Ihrem Modell ausgehen und ermahnen diese, sich in ausreichendem Schutzabstand, wenigstens 5 m hinter der Luftschraubenebene, aufzuhalten. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 4 Diese Überprüfung bei laufendem Motor wiederholen, während ein Helfer das Modell festhält. Beim erstmaligen Steuern eines Flugmodells ist es von Vorteil, wenn ein erfahrener Helfer bei der Überprüfung und den ersten Flügen zur Seite steht. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 5 Einsatz bestimmter Klebstoffe! Bei Verwendung von Spiritus und anderen Lösungsmitteln als Reinigungsmittel, sind besondere Vorsichtsmaßnahmen nötig. Richten Sie sich nach den jeweiligen Verarbeitungsrichtlinien. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 6 Darauf achten dass Sie den CFK-Stab genau zuschneiden das Reststück wird für das Höhenruder benötigt An die Querruder (3) und das Höhenleitwerk (4) auf der Unterseite eine 30° Fase schleifen GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 7 Höhenleitwerk. Die Querruder an die Tragflächen und das Höhenruder an das Höhenleitwerk mit Glasfaserklebeband (7) montieren. An der Ruderhornbohrung mit einem extra Streifen kontern. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 8 Servohebel einhängen und auf der Querruderunterseite einkleben. Servos und Querruder in Mittelstellung bringen. Die Servokabel in den Kabelschacht führen und mit Klebeband sichern. Kleben Sie das Höhenleitwerk mit UHU por an das Rumpfmittelteil (10). GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 9 10. Nun das Rumpfunterteil (12) mit dem Flügel verkleben. Danach kann das Rumpfmittelteil aufgeklebt werden. 11. Bohren Sie den Servoarm und das Ruderhorn (13) mit 1,6mm auf. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 10 Rudergestänge an den Servos und den Ruderhörnern. Kleben Sie dann das Servo in das Rumpfunterteil. Darauf achten, dass die Servos in Nullstellung sind. Nehmen Sie hierfür kurz die RC- Anlage in Betrieb. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 11 Motorhalterung an den Haltering (20) montiert werden. Montieren Sie den Motor in den Motorhalterung und verkleben den motorträger mit dem Rumpf. 15. Mit UHU por das Reglerkabel an der Rumpfverstärkung und den Empfänger auf dem Rupfmittelteil verkleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 12 1x Schleifblock, Best.- Nr. 1067 1x Glasfaserklebeband, Best.- Nr. 98709 Die Fernlenkanlage 1 x Fernlenkset MC-12, 35MHz, Best.-Nr. 4724 geeignet sind auch andere Graupner/JR 35MHz FM - Fernlenkanlagen Stückliste Pos. Benennung Anzahl Material Abmessung und Stärke in mm 1 Tragflächenhälften Depron®...
- Seite 13 Pos.-Nr. der Laserteile GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 14 GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
-
Seite 15: Caractéristiques Techniques
à la charge de l'acheteur. Nous déclinons toute responsabilité pour les détériorations survenues au cours du transport. Le retour au Service après Vente GRAUPNER, ou du Pays concerné doit être accompagné d'une description du défaut constaté et de la facture correspondante avec la date de l'achat. Le bénéfice de la garantie sera perdu lorsque le défaut de la pièce ou du modèle sera dû... - Seite 16 Il conviendra d'utiliser exclusivement les éléments fournis dans la boite de construction ainsi que les accessoires • d'origine Graupner et les pièces détachées conseillées. Si un seul composant de la propulsion est remplacé, une parfaite sécurité de fonctionnement de peut plus être assurée et peut entraîner la perte du bénéfice de la garantie.
- Seite 17 14. Vous pourrez commencer maintenant le montage du support moteur. Pour cela, introduisez les vis à tête cylindrique (17) dans le support moteur (18). Placez ensuite les passe-fils en caoutchouc (19) sur les vis. Le support GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
- Seite 18 1 Bande adhésive en fibre de verre Réf. N° 98709 Ensemble R/C 1 Ensemble R/C mc-12 dans la bande des 41 MHz, Réf. N° 4724.41 Les autres ensembles R/C Graupner/JR en 41 MHz conviennent également Liste des pièces N° Désignation Qté...
- Seite 19 Numéros des pièces découpées au Laser GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 20 GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 21 Assembly instructions for the Thunderbolt, Order No. 9566 The model The GRAUPNER Thunderbolt is a model of the renowned American pursuit fighter. The model is an excellent choice as a basis for high-speed dog-fighting with your fellow club members. It requires only a three-function radio control system, can be built quickly, and is very strong thanks to its CFRP-reinforced Depron®...
-
Seite 22: Applicable Law
Unless otherwise prescribed by binding law, the obligation of the GRAUPNER company to pay compensation, regardless of the legal argument employed, is excluded. This includes personal injury, death, damage to buildings, damages due to loss of business or turnover, interruption of business or other direct or indirect consequent damage whose root cause was the operation of the model. - Seite 23 Be sure to use only those parts included in the kit, together with other genuine Graupner accessories and replacement parts as recommended expressly by us. Even if you change a single component you can no longer be sure that the system will work reliably, and such changes also invalidate your guarantee.
- Seite 24 Bear in mind the potential hazards involved in the use of tools. • GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 25 Set the servos and the ailerons to centre. Deploy the servo leads in the cable channel, and secure them with adhesive tape. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
- Seite 26 Speed 400 7.2 V Direct Drive Order No. 6068 3-LiPo 1000 11.1 V / 1.0 Ah Order No. 7625.3 Optional accessories and tools (not included in the kit) GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 27 1 x Glass-fibre adhesive tape Order No. 98709 Radio control equipment 1 x mc-12 RC set, 35 MHz Order No. 4724 Other Graupner/JR radio 35 MHz FM radio control systems are also suitable for this model. Parts List Part Description Material...
- Seite 28 Part Numbers of the laser-cut components GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
- Seite 29 GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! 2/2007...
