2 Techniniai duomenys

Apsukų kiekis:
320.000 min -1
Antgalio matmenys:
Ø 16,6 mm x A 136,6 mm
Prietaiso matmenys:
P 214 mm x G 110 mm x A 175 mm
3 Atskirų sudedamųjų dalių montavimas
Baltas žiedas
Oro tiekimo mova
Oro tiekimo žarna

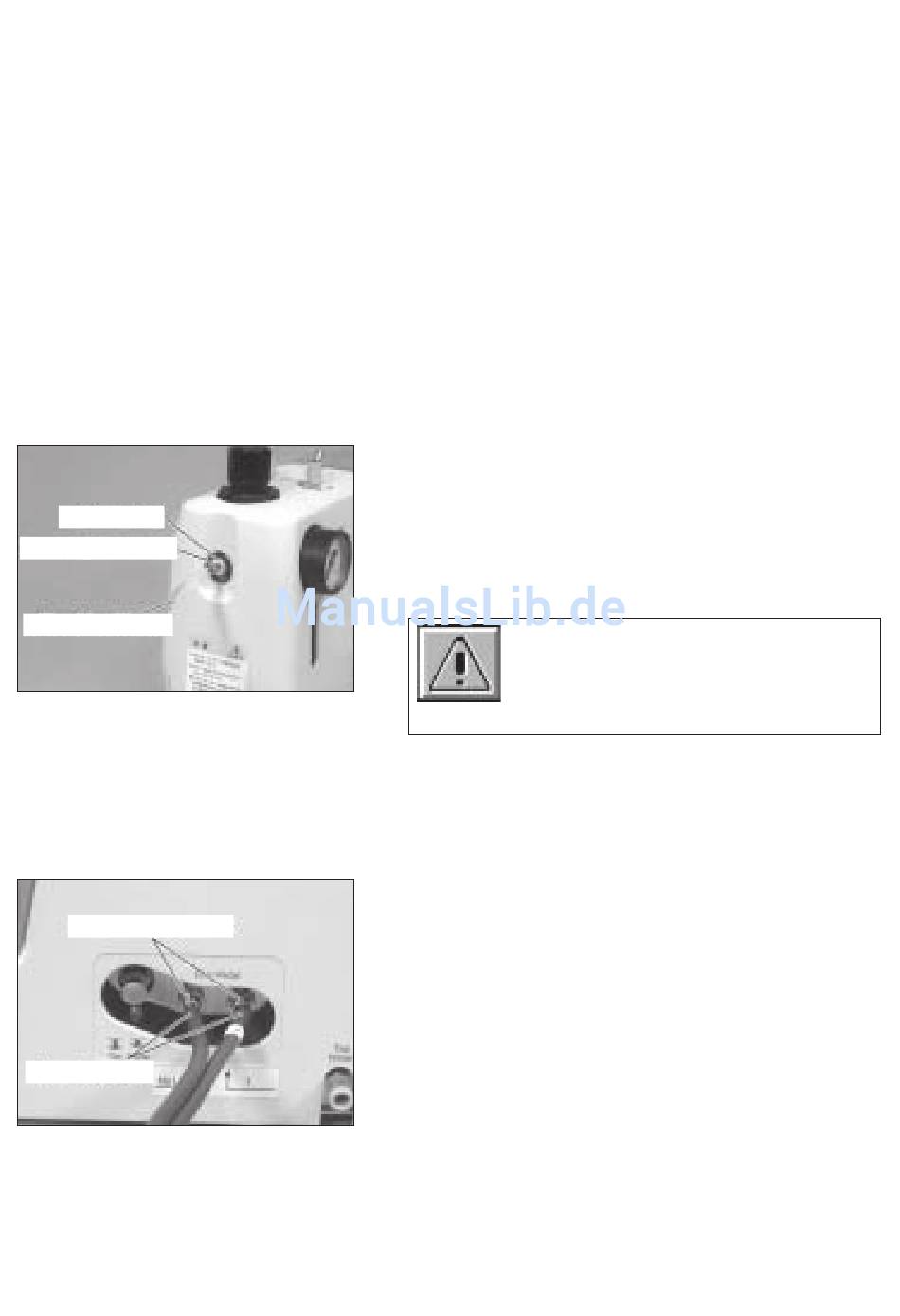

1 pav.
Pedalo jungtis
Žarnos kištukai
2 pav.
162
Rekomenduojamas oro slėgis:
0,25~0,35 MPa
Antgalio masė:
104 g (su sankabos lankstu)
Prietaiso masė:
1,3 kg
3.1 Jungiamosios žarnos montavimas
Kaip parodyta 1. pav. tvirtai įspauskite jungiamąją žarną
(12) į reguliatoriaus jungtį kairėje prietaiso pusėje. Patrau-
kite žarną ir patikrinkite, ar ji tvirtai laikosi. Kitą žarnos galą
prijunkite prie oro tiekimo sistemos.
• Tvirtai įspauskite jungiamąją žarną jungtį.
Kitu atveju oro žarna gali tapti nesandari.
• Paspauskite baltą jungties žiedą ir atsar-
giai nutraukite žarną.

3.2 Pedalo montavimas

Atleiskite ir pašalinkite pedalo jungties žarnos kištukus
(2 x) valdymo prietaiso nugarėlėje ir įkiškite juos abu į
pedalo kabelį. Kištukus prijunkite taip, kad varžtai būtų
truputį išsikišę (valdymo prietaiso pusėje). Prijunkite pedalo
žarną prie pedalo jungties (18) prietaiso nugarėlėje. Kaip
nurodyta žymėje, įkiškite „1" pažymėtą žarnos galą. Tvirtai
užveržkite abu žarnos kištukus (2 pav.).
