4.7 Výměna brusného kotouče
1
3
4
7/8/9
5

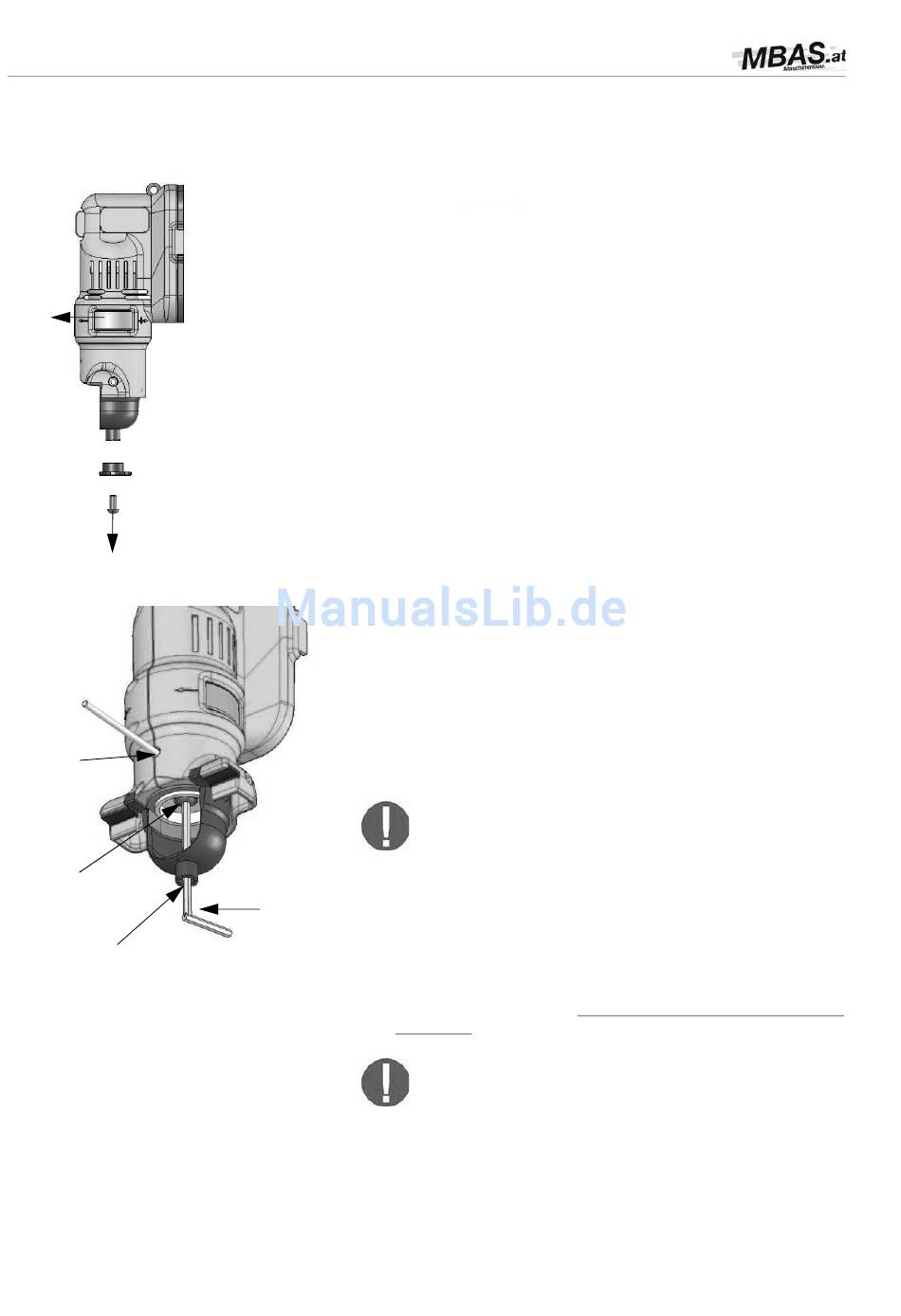

4.8 Výměna kluznic
1) Kluznice na levé i pravé straně vytlačte pomocí šroubováku.
120
120
1) Při zapnutém přístroji otáčejte rýhovanou maticí až do nárazu
směrem
2) Přístroj Discman odpojte od napájení elektrickým proudem.
3) Odstraňte šroub a kroužek otáčení úhlu.
4) Ze zajišťovacího otvoru odstraňte krycí čepičku.
Zajišťovací šroub zasuňte do zajišťovacího otvoru.
5) Inbusový klíč zasuňte otvorem ve kroužku otáčení úhlu do
upínacího šroubu.
6) Diskovým kotoučem otáčejte, dokud zajišťovací šroub nezaklapne.
7) Povolte a vyjměte upínací šrouby diskových kotoučů.
8) Vyjměte diskový kotouč a lepenkovou podložku a štětečkem
vyčistěte vodicí pouzdro.
Nepoužívejte stlačený vzduch!
9) Nasaďte nový diskový kotouč s lepenkovou podložkou a upínací
6
šroub ručně pevně dotáhněte. Zkontrolujte, zda diskový kotouč
pevně sedí.
10) Odstraňte zajišťovací šroub.
Krycí čepičku opět nasaďte.
11) Nastavení brusného úhlu
strana
Šroub dotáhněte inbusovým klíčem pouze tak pevně jakoby
rukou!
MÍNUS.
(viz kap. 4.4 Nastaveníbrusného úhlu,
119).
