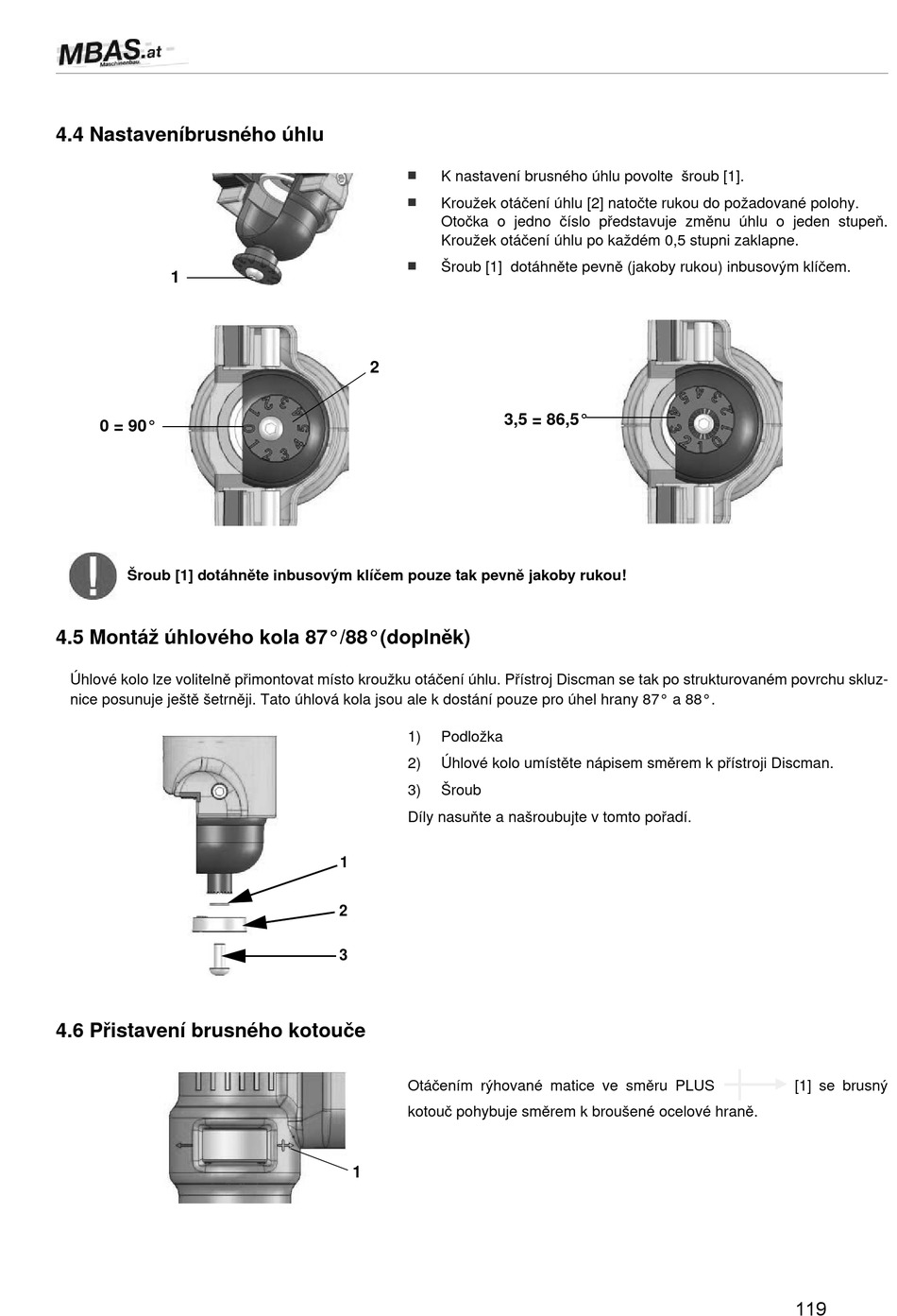

4.4 Nastaveníbrusného úhlu
1
0 = 90°
Šroub [1] dotáhněte inbusovým klíčem pouze tak pevně jakoby rukou!
4.5 Montáž úhlového kola 87°/88°(doplněk)
Úhlové kolo lze volitelně přimontovat místo kroužku otáčení úhlu. Přístroj Discman se tak po strukturovaném povrchu skluz-
nice posunuje ještě šetrněji. Tato úhlová kola jsou ale k dostání pouze pro úhel hrany 87° a 88°.
4.6 Přistavení brusného kotouče
Discman 2
 K nastavení brusného úhlu povolte šroub [1].
Kroužek otáčení úhlu [2] natočte rukou do požadované polohy.

Otočka o jedno číslo představuje změnu úhlu o jeden stupeň.
Kroužek otáčení úhlu po každém 0,5 stupni zaklapne.
Šroub [1] dotáhněte pevně (jakoby rukou) inbusovým klíčem.

2
3,5 = 86,5°
1) Podložka
2) Úhlové kolo umístěte nápisem směrem k přístroji Discman.
3) Šroub
Díly nasuňte a našroubujte v tomto pořadí.
1
2
3
Otáčením rýhované matice ve směru PLUS
kotouč pohybuje směrem k broušené ocelové hraně.
1
[1] se brusný
119
