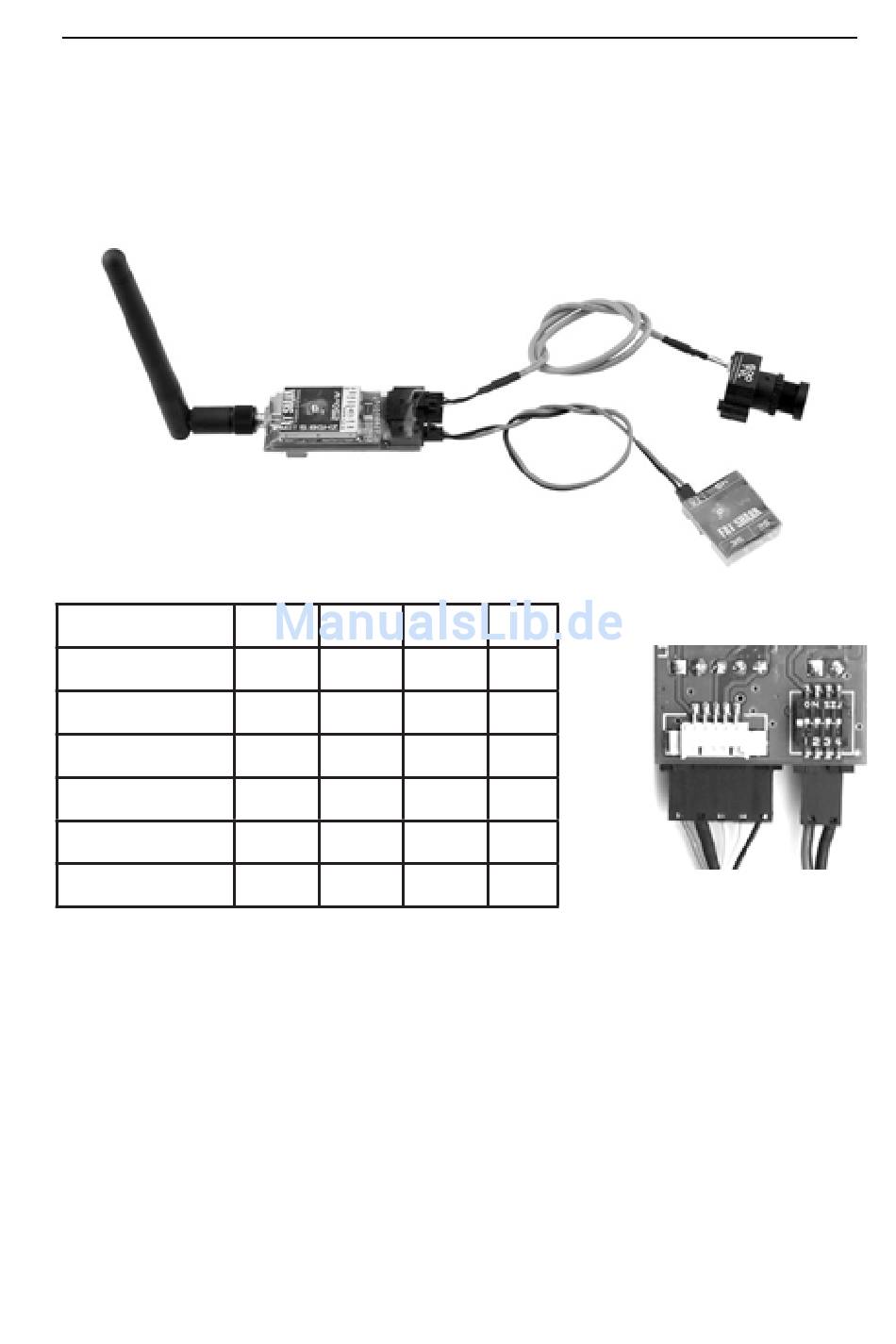

Downlink Overview (Camera, TX, Power)
Übersicht Downlink-Komponenten
(Kamera, Sender u. Stromversorgung)
Downlink system comes preassembled and tested for plug/play with your aircraft.
Simply connect the balance lead of your 2S, 3S or 4S (7.4V - 16V) RC battery to
Das Downlinksystem ist montiert und einsatzbereit für den Einbau in ihr Modell.
provide power to your Fat Shark Downlink and you are ready to fly.
Zur Inbetriebnahme schließen Sie den Balancestecker ihres 2S, 3S oder 4S (7.4 - 16V)
The handy balance lead filters RC servo and motor noise from your RC pack for a
Flugakku an den Spannungseingang des Fat Shark Downlink an.
crisp, clear image.
Die Anschlussplatine filtert dabei Störungen vom Motor oder von den Servos heraus
und sorgt so für ein scharfes Bild.
Sender
Kanalauswahl
Transmitter
Ch1 5740 MHz
Channel select chart:
Ch2 5760 MHz
Ch3 5780 MHz
Ch1 5740 MHz
Ch2 5760 MHz
Ch4 5800 Mhz
Ch3 5780 MHz
Ch4 5800 Mhz
Ch5 5820 MHz
Ch5 5820 MHz
Ch6 5840 Mhz
Ch6 5840 Mhz
Ch75860 MHz
Ch75860 MHz
WARNING: DO NOT POWER TRANSMITTER WITHOUT ANTENNA ATTACHED. NO
ANTENNA LOAD WILL DESTROY RF AMPLIFIER – NOT COVERED BY WARRANTY
Small white connector on back of transmitter is for ImmersionRC Tiny Telemetry.
See accessories.
WARNUNG: Schalten Sie den Empfänger nicht ohne montierte Antenne ein, da dieses
den Verstärker zerstört. Der kleine weisse Anschluss auf der Rückseite des Sender ist
Camera
für den Immersion RC Tiny Telemetrieanschluss.
2.8mm lens for wide angle 100 degree FOV; ideal for fixed camera piloting.
Camera is NTSC/PAL selectable (PAL default, remove jumper on back for NTSC).
Kamera
Plugs camera directly into TX via included cable (pre assembled).
Die 2.8mm 100° Weitwinkellinse ist ideal für eine feste Kameraposition. Die Kamera ist
wahlweise auf die Normen NTSCo oder PAL umzustellen. Die Kamera ist für den direkten
Anschluss mit montierten Kabel vorbereitet.
1
2
3
Ein
Ein
Ein
Aus
Ein
Ein
1
2
Ein
Aus
Ein
On
On
Off
On
Ein
Aus
Ein
On
Off
Off
Off
Ein
Ein
Ein
On
On
Aus
Ein
Aus
Off
On
On
Off
Ein
Aus
Aus
6
4
N/A
N/A
3
4
N/A
On
N/A
On
N/A
N/A
On
N/A
On
N/A
N/A
Off
N/A
N/A
Off
N/A
Off
N/A
N/A
