Inhaltszusammenfassung für Fat Shark ATTITUDEV2

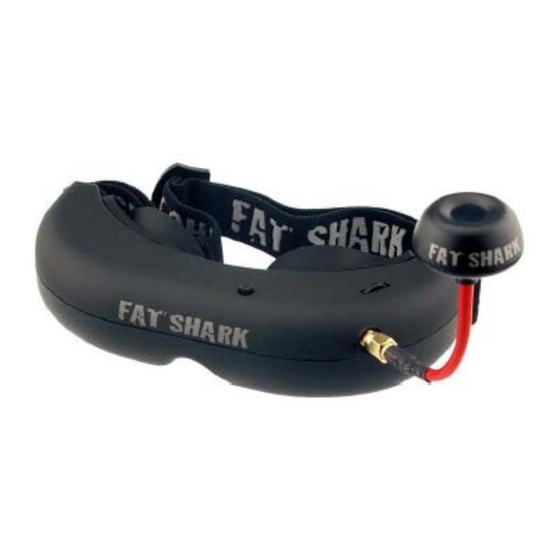

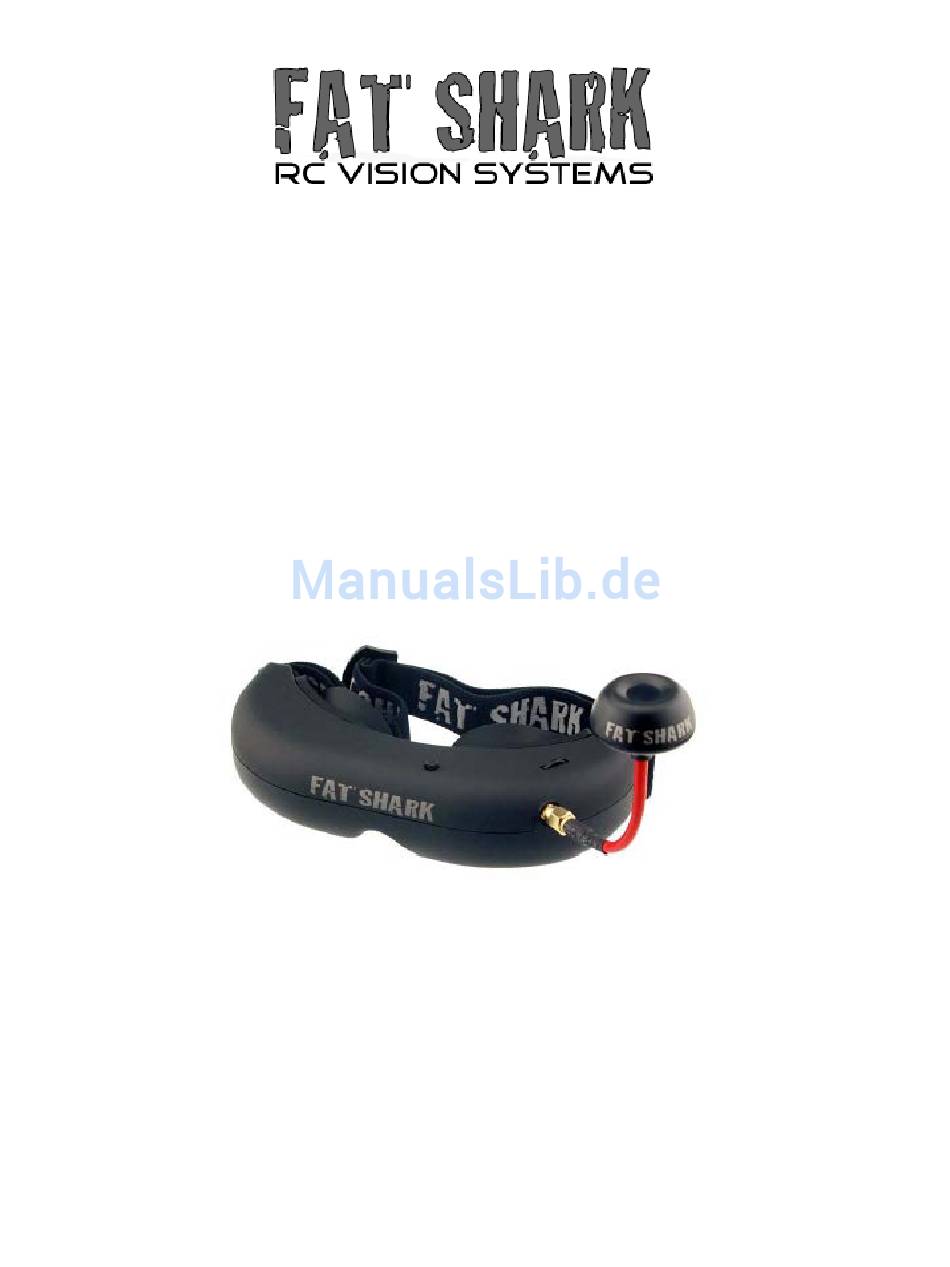

- Seite 1 FAT SHARK RC VISION SYSTEM FAT SHARK RC VISION SYSTEMS ATTITUDEV2 FPV-VIDEOBRILLE MIT TRINITY HEADTRACKING BEDIENUNGSANLEITUNG (FCC und CE-Version) Überarbeitete Fassung A 05/29/2014 Weitere Informationen erhalten Sie auf der Webseite www.fatshark.com Alle Rechte Vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Fehlerbehebung ..............................................12 Einführung Herzlichen Glückwunsch zum Kauf der Fat Shark AttitudeV2 FPV Videobrille mit integriertem, drahtlosen NexWaveRF 5G8 Empfangsmodul und Trinity (3-Achsen Pan/Tilt/Roll - Schwenken/Neigen/Rollen) Headtracking- Technologie. Damit Sie viel Freude damit haben, nehmen Sie sich bitte etwas Zeit, um diese Bedienungsanleitung vor Gebrauch sorgfältig durchzulesen. -
Seite 3: Verpackungsinhalt
FAT SHARK RC VISION SYSTEM Verpackungsinhalt Schutzhülle AttitudeV2 Headset (Videobrille) Spektrum-Datenkabel AV-Kabel Datenübertragungskit 1 x 5G 8 Spironet 1 X Akku (mit Entladungsadapter) Handbuch... -
Seite 4: Übersicht Der Bedienelemente
Der Kanalwechsel wird durch einen Piepton signalisiert. Ein langer Piepton signalisiert das Erreichen des ersten bzw. letzten Kanals. Hinweis: Fat Shark garantiert nur eine Kompatibilität mit Sendern von Fat Shark oder ImmersionRC. CH1 (Kanal1): 5740 MHz CH2 (Kanal2): 5760 MHz CH3 (Kanal3): 5780 MHz CH4 (Kanal4): 5800 Mhz CH5 (Kanal5): 5820 MHz CH6 (Kanal6): 5840 Mhz CH7 (Kanal7): 5860 MHz Headtracker Menü/Reset:... -
Seite 5: Trinity-Headtracker
Eine vollständige und aktuelle Liste sämtlicher mit dem Headtracker kompatiblen RC-Systeme sowie weiteren technischen Informationen finden Sie unter www.FPVlab.com, Option SPONSOREN GATE/FAT SHARK. Bedienhinweise: Der Headtracker startet im Pause-Modus. Halten Sie die Reset-Taste des Headtrackers gedrückt, um die Bewegung der Kamera starten. -
Seite 6: Übersicht Des Datenübertragungskabels (Kamera, Tx, Stromversorgung)
FAT SHARK RC VISION SYSTEM Übersicht des Datenübertragungskabels (Kamera, TX, Stromversorgung). Das Datenübertragungssystem ist bereits vorverkabelt und zum Plug/Play mit Ihrem Fluggerät getestet. Sie brauchen einfach nur die Ausgleichszuleitung Ihrer 2S, 3S oder 4S-Batterie mit dem gefilterten Ausgleichsanschluss verbinden und schon sind Sie flugbereit. Das praktische Ausgleichskabel filtert Störungen vom RC-Servo und Motor Ihres RC- Packs für ein scharfes, klares Bild. -
Seite 7: Anschluss Eines Externen Empfängers
FAT SHARK RC VISION SYSTEM Anschluss eines externen Empfängers: Verwenden Sie das mitgelieferte AV-Kabel, um die Videobrille an den RCA-AV-Eingang eines externen Gerätes anzuschließen. Ein gleichzeitiger Betrieb von Brille und Empfänger ist über ein 3m Dominator AV-Kabel möglich, das bei Ihrem Händler erhältlich ist. -
Seite 8: Zubehör
Sie Ihre Kamera auf den Pan/Tilt/Roll- Mechanismus montieren. Der PTR-Mechanismus wird mit einer Halterung für 600TVL CMOS und Fat Shark CCD-Kameras geliefert. Der Schwenkachsenservo ist ein echter 180-Grad Servo mit Metallgetriebe für lang haltbare Gelenkbewegungen. Teile für höchste Anforderungen und Servos sorgen dafür, dass die Kamera nicht... -
Seite 9: Phantom Gopro Halter
FAT SHARK RC VISION SYSTEM Phantom GoPro Halter Das Fat-Shark-Phantom-GoPro-Kit ist die einfachste Lösung, FPV zu Ihrem Phantom Quad hinzuzufügen. Die Schraube an der Halterung ist kompatibel mit Phantom-Befestigungs-Bohrungen und ist speziell auf eine GoPro3-Kamera-Halterung für Aufnahme und 600TVL CMOS als die primäre Flug-Kamera zu halten. -
Seite 10: Technische Merkmale
FAT SHARK RC VISION SYSTEM Technische Merkmale Technische Daten zur Videobrille Optik: Sichtfeld 35 Grad diagonal Abmessungen Ergonomisch geformt. Augenabstand (IPD): Augenmuscheln Gummi 59-69 mm (einstellbar) Abschirmung des Umgebungslichts. Unterstützt optionale Dioptrien- Gewicht: 150g Linsen-Einsätze: Verstellbarer Kopfbügel Erhältlich in -2, -4, -6 dp... -
Seite 11: Hinweise Zum Betrieb
FAT SHARK RC VISION SYSTEM Hinweise zum Betrieb • Für optimale Leistung stellen Sie einen Kanal mit den geringsten Störfrequenzen ein. Schalten Sie bei deaktiviertem Sender die Videobrille ein und schauen Sie auf das Display, während Sie jeden einzelnen Kanal prüfen. Ungestörte, klare Kanäle haben einen durchgehenden statischen Hintergrund. Gestörte Kanäle weisen horizontale Streifen im Display auf. -
Seite 12: Fehlerbehebung
Sollten Sie Ihr Problem nicht mithilfe nachstehender Hinweise beheben können, besuchen Sie doch bitte unser Kundendienstforum unter www.FPVLAB.com , Option SPONSORS GATE/ FAT SHARK RC VISION SYSTEMS. Direkte Anfragen zu technischer Hilfestellung werden zunächst zugunsten aller Kunden zu diesem Forum weitergeleitet.
