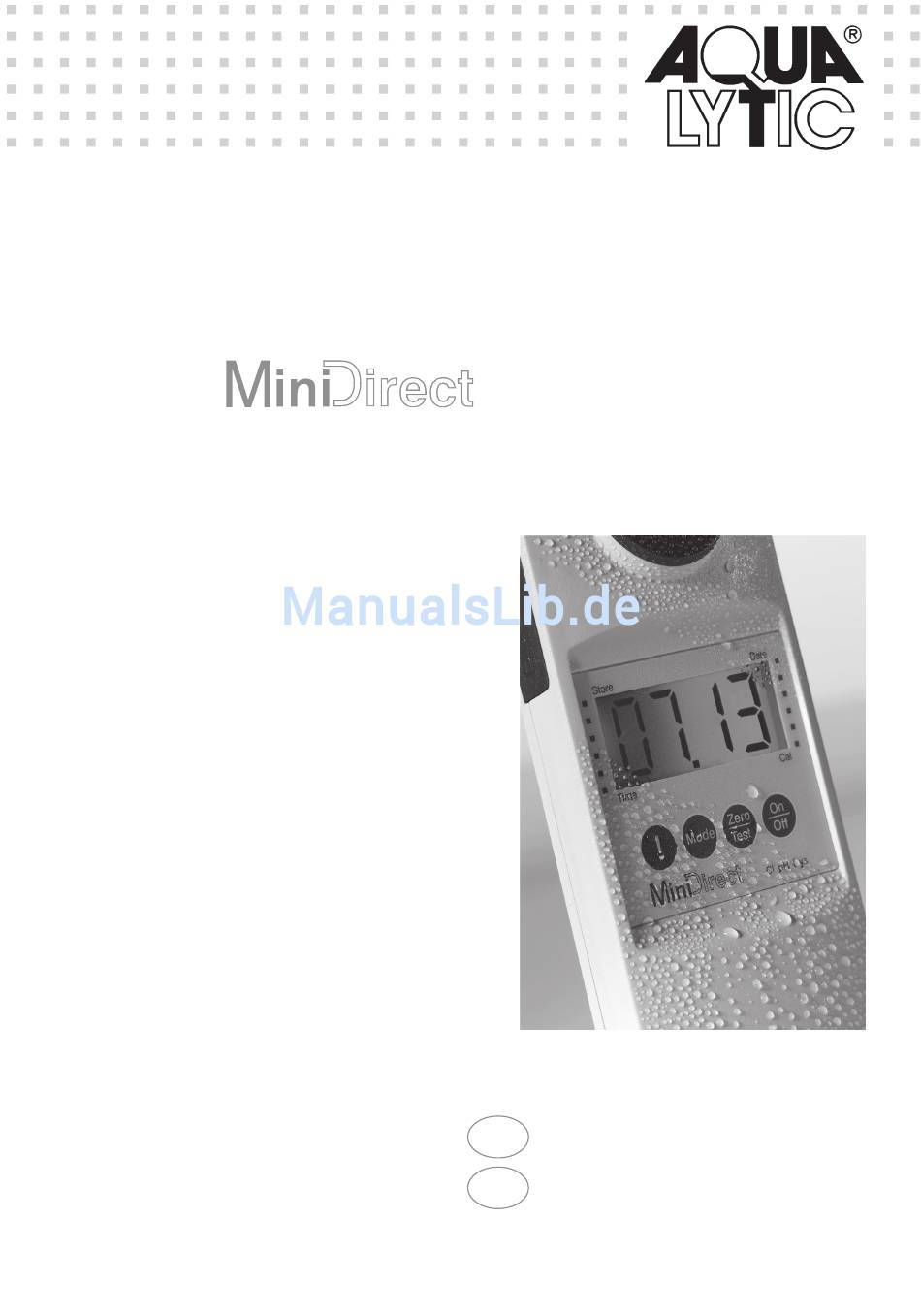

- Seite 1 Photometer Chlor-pH-Cyanursäure • Chlorine-pH-Cyanuric acid Bedienungsanleitung Instruction Manual...
-
Seite 2: Hintergrundbeleuchtung Der Anzeige
Inbetriebnahme Gerät mit der Taste ON/OFF einschalten. In der Anzeige erscheint: Achtung: Das Gerät bietet die Möglichkeit, Chlor sowohl mit Tablette (CLt) als auch mit Powder Packs (CLP) zu messen. Bitte bei Methodenauswahl berücksichtigen. Analyse mit der Taste MODE wählen: Mode CLt →... -
Seite 3: Technische Daten
Technische Daten Optik: LED, Filter (l = 528 nm) Stromversorgung: 9 V Blockbatterie (Lebensdauer ca. 600 Tests) Auto-OFF: Automatische Geräteabschaltung 5 Minuten nach letzter Tastenbetätigung Umgebungsbedingungen: 5-40°C rel. Feuchte: 30-90 % (nicht kondensierend). Zertifikat CE-Konformitätserklärung unter www.aqualytic.de Hinweise zu den Methoden Anwendungsmöglichkeiten, Analysenvorschrift und Matrixeffekte der Me- thoden beachten. -
Seite 4: Chlor 0,01 - 6,0 Mg/L Mit Tabletten (Clt)
Chlor 0,01 - 6,0 mg/l mit Tabletten (CLt) (a) freies Chlor Nullabgleich durchführen (siehe "Inbetriebnahme"). 0.0.0 Küvette entleeren, zu einigen Tropfen Probe eine DPD No.1-Tablette direkt aus der Folie zugeben und mit sauberem Rührstab zerdrücken. Mit der Probe bis zur 10 ml Marke auffüllen, Tablette vollständig auflösen, Küvette verschließen und im Messschacht positionieren. -
Seite 5: Chlor 0,01 - 2,0 Mg/L Mit Powder Packs (Clp)
Chlor 0,01 - 2,0 mg/l mit Powder Packs (CLP) (a) Freies Chlor Nullabgleich durchführen (siehe "Inbetriebnahme"). 0.0.0 In die 10 ml-Wasserprobe den Inhalt des Chlorine FREE-DPD/F10-Powder Pack geben. Küvette verschließen, für 20 Sekunden den Inhalt durch Umschwenken vermischen und die Küvette im Messschacht positionieren. - Seite 6 pH-Wert 6,5 - 8,4 mit Tabletten (PH) Nullabgleich durchführen (siehe "Inbetriebnahme"). In die 10 ml-Wasserprobe eine PHENOLRED/PHOTOMETER-Tablette direkt aus 0.0.0 der Folie zugeben und mit sauberem Rührstab zerdrücken. Tablette vollständig auflösen, Küvette verschließen und im Messschacht positionieren. Zero Taste ZERO/TEST drücken. Test Das Methodensymbol blinkt für ca.
- Seite 7 Cyanursäure 2 - 160 mg/l mit Tabletten (CYS) In der Anzeige erscheint: .CYS In eine saubere Küvette 5 ml der Wasserprobe geben und bis zur 10 ml-Marke mit VE-Wasser auffüllen. Küvette mit dem Küvettendeckel verschließen und mit der ∆ Küvettenmarkierung zur ∇-Gehäusemarkierung in den Messschacht stellen.
-
Seite 8: Auslesen Von Gespeicherten Daten
Menü-Wahl Die Taste MODE drücken und gedrückt halten. Mode Das Gerät mit Taste ON/OFF einschalten. 3 Dezimalpunkte erscheinen im Display, Taste MODE loslassen. Die „!“-Taste ermöglicht die Auswahl der folgenden Menüpunkte: ▲ Auslesen gespeicherter Daten Store Date ▲ Einstellung von Datum und Uhrzeit ▼... -
Seite 9: Anwenderjustierung
Anwenderjustierung Erläuterung: Anwenderjustierung (Anzeige im Justiermodus) Herstellerjustierung (Anzeige im Justiermodus) Taste MODE drücken und gedrückt halten. Mode Gerät mit Taste ON/OFF einschalten, nach ca. 1 Sekunde Taste MODE loslassen. Die "!"-Taste ermöglicht die Auswahl der Menüpunkte. Nach Bestätigen der Auswahl durch die Taste MODE erscheint abwechselnd im Display: CAL/CLt. -
Seite 10: Rückkehr Zur Fabrikationsjustierung
Rückkehr zur Fabrikationsjustierung Die Rückkehr von der Anwenderjustierung zur Fabrikationsjustierung ist nur Store Date ERGEBNIS gemeinsam für alle Methoden möglich. ▼ Time Eine Methode, die durch den Anwender justiert wurde, wird im Display durch einen Pfeil in der Position Cal angezeigt. Um das Gerät in die Herstellerjustierung zurückzusetzen, wird wie folgt vorgegangen: Zero... - Seite 11 Fehlermeldungen Allgemeine Fehlermeldungen Lichtabsorption zu groß. Ursache z.B.: verschmutzte Optik. EOOI Messbereich überschritten oder Trübung zu groß. Messbereich unterschritten. LO BAT 9 V-Batterie umgehend austauschen, Weiterarbeiten nicht möglich. Justierfaktor "out of range". EOIO Individuelle Fehlermeldungen CLt: Fabrikationsjustierung nicht in Ordnung / gelöscht E 70 CLP: Fabrikationsjustierung nicht in Ordnung / gelöscht...
-
Seite 12: Operation
Operation Switch the unit on using the ON/OFF key. The display shows the following: Attention: The unit is designed to measure chlorine either with tablet reagents (CLt) or with powder packs (CLP). Please select the required chlorine method as described below. Select the test required using the MODE key: Mode CLt →... -
Seite 13: Technical Data
Technical Data Light source: LED, Filter (l = 528 nm) Battery: 9 V-block battery (Life 600 tests), without display light. Auto-OFF: Automatic switch off 5 minutes after last keypress Ambient conditions: 5-40°C 30-90 % rel. humidity (non-condensing). Certificate for Declaration of CE-Conformity at www.aqualytic.de Method notes Prior to measurement ensure that the sample is suitable for analysis... - Seite 14 Chlorine 0.01 - 6.0 mg/l with tablets (CLt) (a) free chlorine Perform zero calibration (see "Operation"). 0.0.0 Empty the vial and then add a DPD No. 1 tablet. Crush the tablet with a clean stirring rod then add the water sample to the 10 ml mark. Mix well with the stirring rod to dissolve the tablet.
- Seite 15 Chlorine 0.01 - 2.0 mg/l with Powder Packs (CLP) (a) free chlorine Perform zero calibration (see "Operation"). 0.0.0 Remove the vial from the sample chamber. Add a VARIO Chlorine FREE-DPD/ F10-powder pack. Screw the cap on and swirl the vial for 20 seconds. Replace the vial in the sample chamber immediately making sure the ∆...
- Seite 16 pH value 6.5 - 8.4 with tablets (PH) Perform zero calibration (see "Operation"). Remove the vial from the sample chamber. Add a PHENOLRED/PHOTOMETER 0.0.0 tablet and mix to dissolve using a clean stirring rod. Screw the cap on and replace the vial in the sample chamber making sure the ∆ and ∇ marks are aligned. Zero Press the ZERO/TEST key.
- Seite 17 Cyanuric acid 2 - 160 mg/l with tablets (CYS) The display shows the following: .CYS Pour 5 ml of the water sample into a clean vial and fill with deionised water to the 10 ml mark. Close the vial by screwing the cap on, and place in the sample chamber with the ∇-mark on the vial aligned with the ∆-mark on the instrument.
-
Seite 18: Menu Selections
Menu selections Press the MODE key and hold. Mode Switch the unit on using the ON/OFF key. Allow the 3 decimal points to be displayed before releasing the MODE key. The “!” key allows for selection of the following menu points: ▲... -
Seite 19: User Calibration
User calibration Note: user calibration (Display in calibration mode) factory calibration (Display in calibration mode) Press MODE key and hold. Mode Switch the unit on using the ON/OFF switch, Release the MODE key after approx. 1 second. Select the required menu points using the "!" key. After confirming the selection with the MODE key the instrument will show CAL/CLt. -
Seite 20: Changing The Battery
Resetting the factory calibration Resetting the user calibration to the oriinal factory setting resets all parameters. Store Date RESULT ▼ A user calibrated method will be indicated by an arrow in the display. Time To reset the calibration to the factory setting: Press both the MODE and ZERO/TEST key and hold. -
Seite 21: Error Codes
Error codes General error codes Light absorption too great. Reasons: dirty optics. EOOI Measuring range exceeded or excessive turbidity. Result below the lowest limit of the measuring range. LO BAT Replace 9 V battery, no further tests possible. Calibration factor "out of range" EOIO Individual error codes CLt:... - Seite 24 Tintometer GmbH, Division Aqualytic ® Schleefstraße 8-12 D-44287 Dortmund Tel.: (+49) (0)2 31 / 9 45 10-755 Fax: (+49) (0)2 31 / 9 45 10-750 sales@aqualytic.de www.aqualytic.de Technical changes without notice Germany Printed in Germany 11/09...
