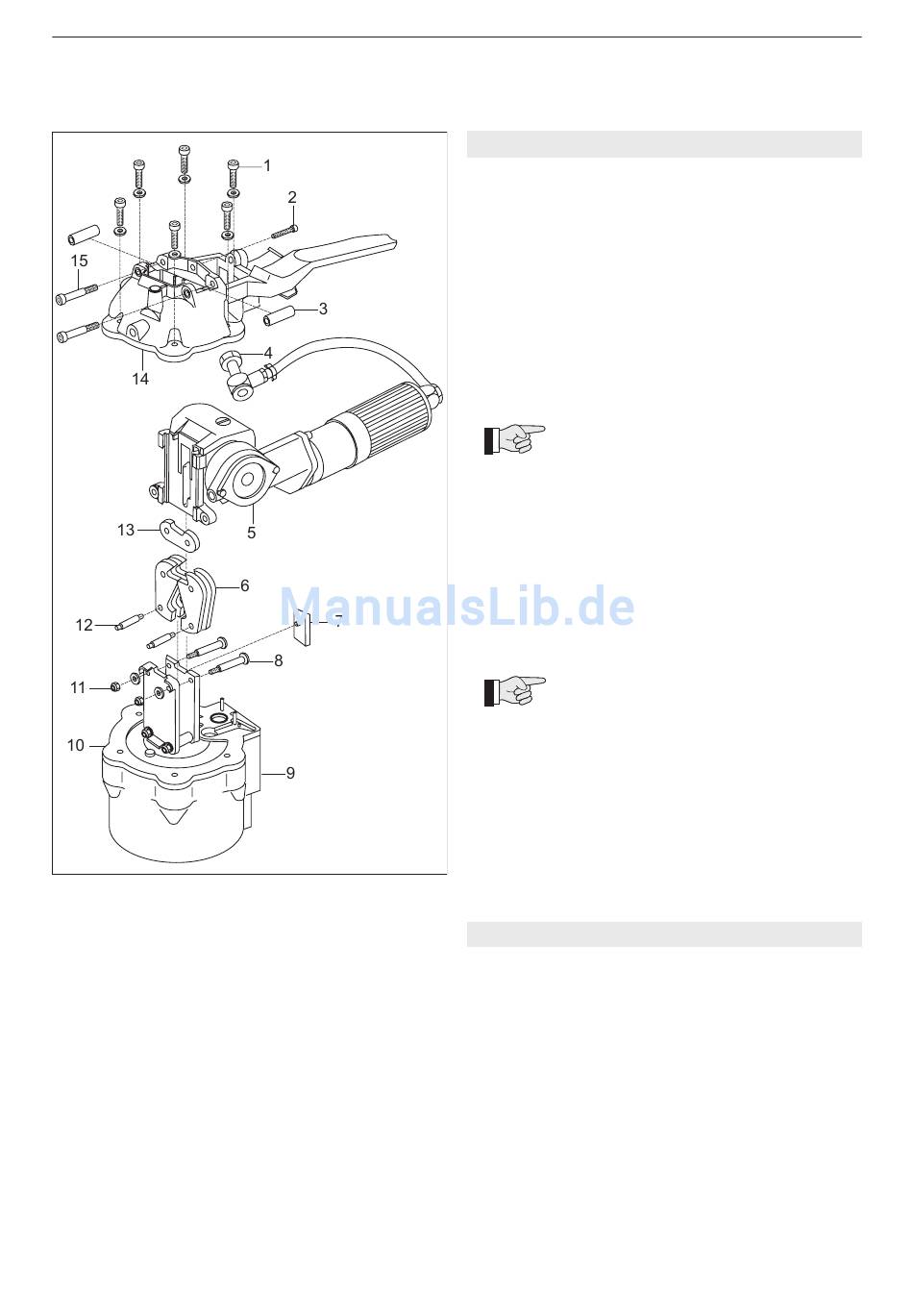

Fig. 13
12.11

7.4 ZANGEN UND KERBMESSER ERSETZEN

Ausbau
– Gerät von Luftanschluss trennen.
– Gerät vorsichtig am Zylinder (13/9) in einen
Schraubstock einspannen.
– Hohlschraube (13/4) lösen und Luftschlauch entfer-
nen.
– Zwei Schulterschrauben (13/15) und eine Zylinder-
schraube (13/2) lösen, Büchsen (13/3) entfernen.
Spannteil mit Grundplatte (13/5) vorsichtig nach
oben entfernen.
– Abschneidmesser (13/7) entfernen.
– Sechs Zylinderschrauben (13/1) lösen und
Gehäuse (13/14) entfernen.
Während der Demontage des Gerätes
muss darauf geachtet werden, dass der
Zwischenring (13/10) immer auf dem Zylinder (13/9)
montiert bleibt.
– Zwei Sicherheitsmuttern (12/11) lösen und Bolzen
(12/8) entfernen.
– Zangen (13/6) nach unten schwenken, Bolzen
(13/12), Zangen und Kerbmesser (13/13) entfernen.
Bolzen, Zangen und Kerbmesser ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
Neue Sicherheitsmuttern (13/11) mon-
tieren. Nach dem Festziehen der Sicher-
heitsmuttern muss der Bolzen (13/8) noch frei
drehbar sein. Schulterschrauben (13/15) und Hohl-
schraube (13/4) mit Loctite 243 sichern.
7.5 REINIGEN DES GERÄTES
– Bei starkem Schmutzanfall empfiehlt es sich, das
Gerät regelmässig zu reinigen. Besonders sollten
Spannrad und Zangenpaket sauber gehalten wer-
den. Dies geschieht am einfachsten durch Ausbla-
sen mit Druckluft (Schutzbrille tragen).
Strapex STR 65
11
