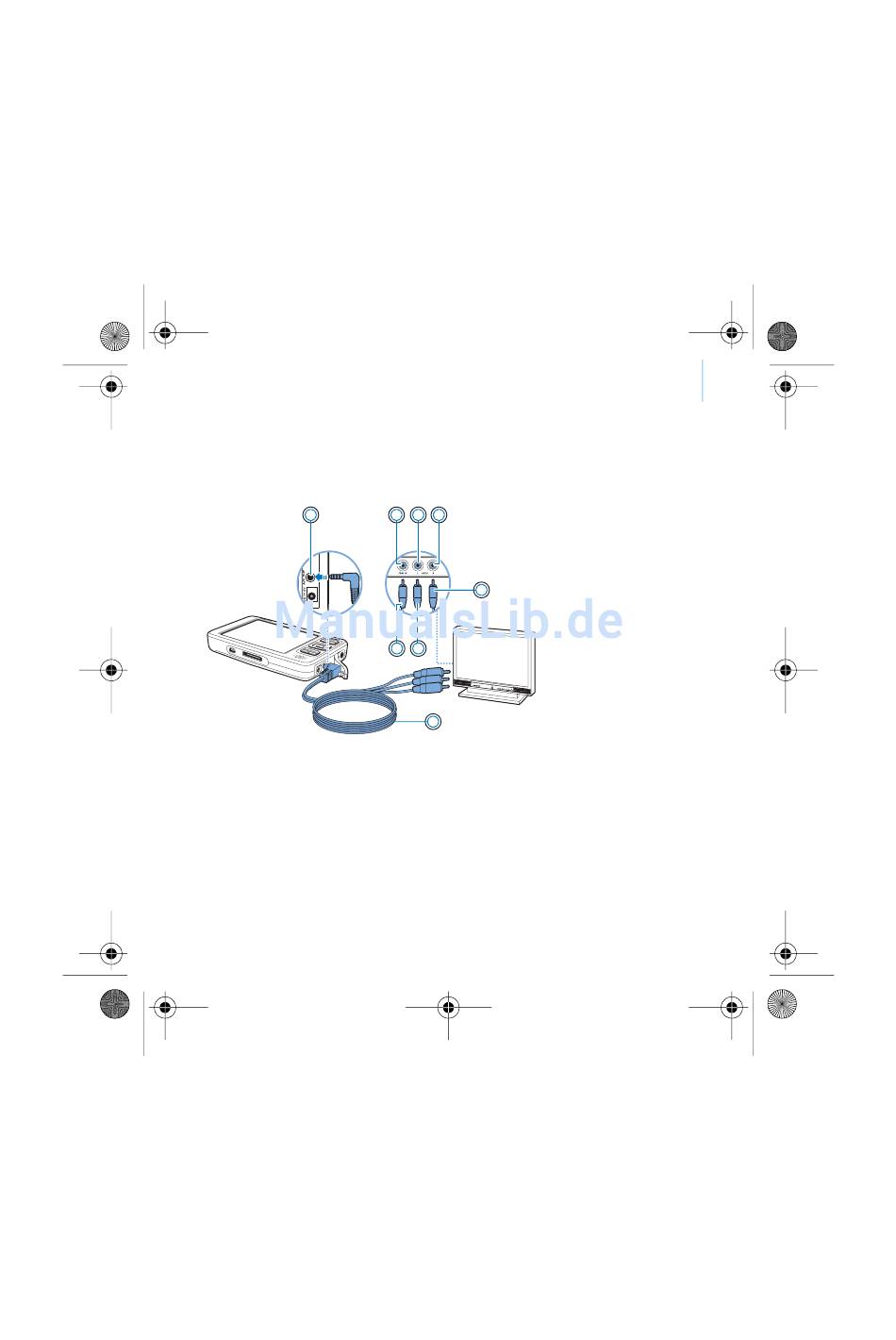

4 Schließen Sie den Player mit dem im Lieferumfang enthaltenen Videokabel
an einen Fernseher an (siehe nachstehende Abbildung). Verwenden Sie
KEIN standardmäßiges Videokabel.
1
Player an einen Fernseher anschließen 43
1.
2 3 4
2.
3.
5
4.
7 6
5.
6.
7.
8
8.
A/V-Ausgangsbuchse
Video-Eingangsbuchse –
gelb
Audio-Eingangsbuchse
(links) – weiß
Audio-Eingangsbuchse
(rechts) – rot
Roter Stecker
Weißer Stecker
Gelber Stecker
Videokabel
