Indicaciones para el montaje y la seguridad

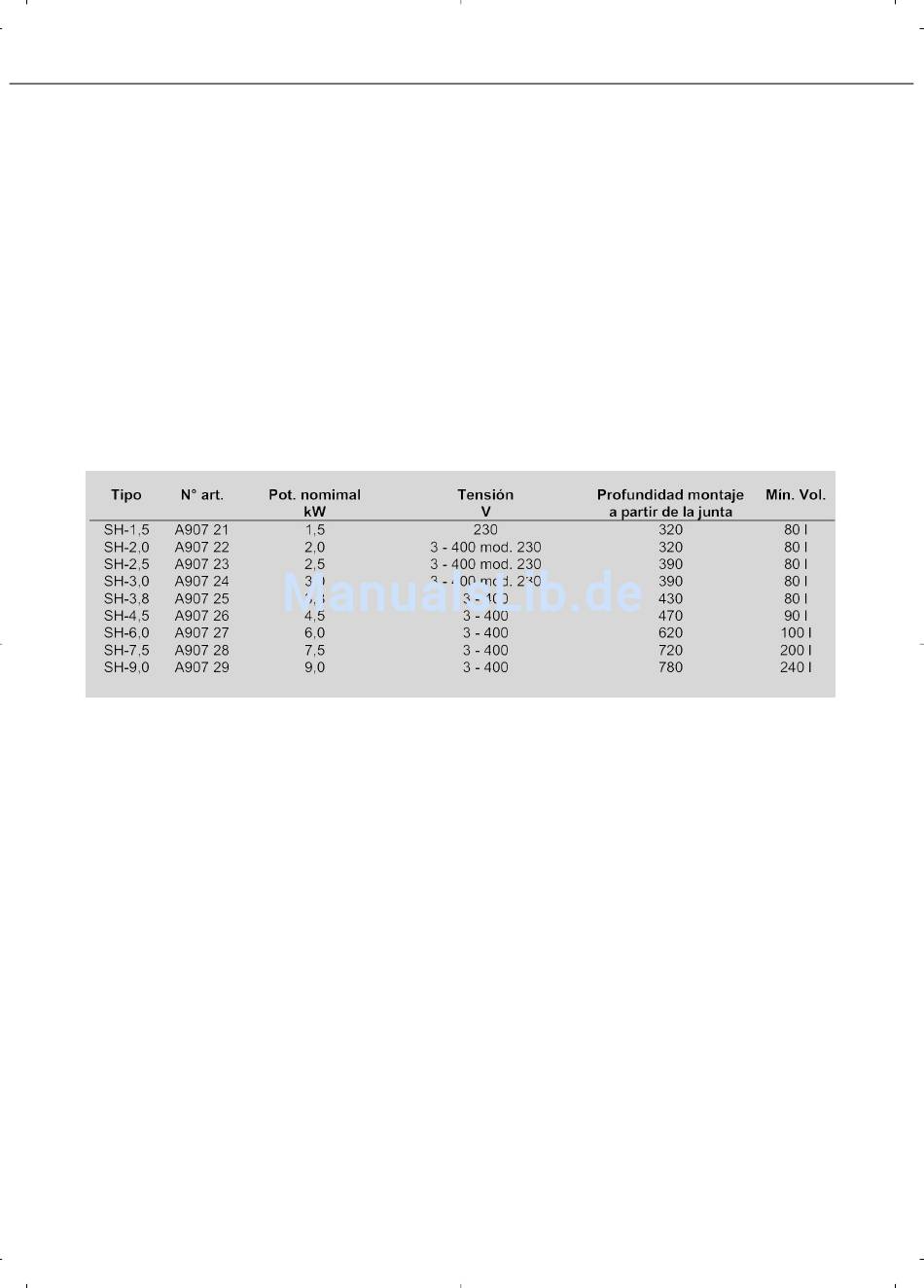

1. Los elementos de calefacción para roscar de la serie SH están construidos única-
mente para la calefacción adicional de agua, en un recipiente cerrado o abierto. Para
la calefacción central debería utilizar una calefacción electrónica incorporada con
brida de la serie R.
2. El elemento de calefacción y el tubo protector para la sonda han de estar rodeados
de agua durante el funcionamiento. No debe impedirse la corriente térmica de agua.
3. El SH sólo puede ser montado en posición horizontal y el manguito 6/4" debe tener
una longitud máxima de 75 mm. Reserve un espacio libre delante del manguito de
montaje. Este espacio debe ser la longitud de montaje + 50 mm para el montaje, etc.
4. La zona del elemento de calefacción para roscar, que no ha sido calentada, es de
100 mm a partir de la superficie de espesor.
5. Antes de realizar todos los trabajos en el dispositivo, debe de desconectarse el ele-
mento de calefacción.
6. La temperatura ambiente en la carcasa no debe superar los 80°C.

MONTAJE

A parte de las normas vigentes y reglamentos, deben de cumplirse los requisitos de
conexión de la central eléctrica y la central abastecedora de agua locales. La conexión
eléctrica sólo debe ser realizada por un técnico electricista.
1. Antes del montaje ha de revisarse que los calentadores de inmersión no se toquen.
En caso contrario, ajústelos manualmente.
2. Retire la cubierta de protección.
3. Realice el montaje del elemento de calefacción para roscar en el manguito plano con
la junta plana suministrada y ciérrelo herméticamente con cáñamo, PTFE o productos
parecidos. Para ello utilice una llave de boca SW60. No está permitido el uso de
tenazas o herramientas parecidas para el montaje.
4. El cable de conexión debe introducirse en el punto de conexión del elemento de cale-
facción para roscar. Utilice la unión del cable adjunta. Se ha de tener en cuenta el
tamaño adecuado de los cables de conexión.
5. Al establecer la conexión eléctrica (ver plano de conexiones), tenga en cuenta la ten-
sión de conexión adecuada. Antes de la puesta en marcha, compruebe de nuevo el
cableado. Éste debe corresponder con el plano de conexiones.
6. Los elementos estándar de calefacción para roscar a partir de una potencia nominal
de 2 KW son trifásicos 3-400 V conectados en estrella y preparados para un control
directo. El punto neutro no debe estar conectado con el conductor de protección. El
