AVVERTENZE DI MONTAGGIO E DI SICUREZZA
1. I riscaldatori ad immersione della serie SH vanno impiegati esclusivamente per il
riscaldamento supplementare dell'acqua in serbatoi chiusi o aperti. Per il riscalda-
mento primario si prega di ricorrere ad un riscaldatore elettrico a flangia della serie R.
2. Una volta in servizio, il riscaldatore e il tubo di protezione del sensore devono essere
sufficientemente immersi nell'acqua. La corrente termicamente stimolata non può
essere ostacolata.
3. Il modello SH va montato solo in posizione orizzontale. Il manicotto 6/4" può essere
lungo fino a 75 mm. Davanti al manicotto va previsto uno spazio libero pari alla lung-
hezza di installazione + 50 mm per il montaggio ecc.
4. La zona non riscaldata del riscaldatore ad immersione è di 100 mm a partire dalla
superficie di tenuta.
5. Prima di eseguire operazioni di qualsiasi tipo sul riscaldatore, sconnettere l'apparec-
chio e assicurarsi che sia privo di tensione.
6. La temperatura ambiente sul corpo del riscaldatore non può superare i 80°C.
MONTAGGIO
Oltre alle norme e prescrizioni vigenti, vanno rispettate le norme tecniche di allacciamen-
to dei rispettivi enti locali di fornitura elettrica e idrica. L'allacciamento alla rete elettrica
può essere eseguito solo da un elettricista competente e qualificato.
1. Prima di procedere al montaggio, verificare che le resistenze elettriche non si tocchino
e, se necessario, aggiustarne manualmente la posizione.
2. Rimuovere il cappuccio di protezione.
3. Inserire i riscaldatori ad immersione con annessa guarnizione piatta in un manicotto,
ovvero sigillare con canapa, PTFE o simili, usando una chiave fissa SW60. Non è
consentito utilizzare tenaglie o altri simili strumenti.
4. Infilare il cavo di allacciamento attraverso il pressacavo (compreso nella fornitura) nel-
l'apertura di collegamento del riscaldatore ad immersione. Il cavo di allacciamento
deve essere adeguatamente dimensionato.
5. Realizzare la connessione elettrica (come da schema elettrico) prestando attenzione
alla giusta tensione di alimentazione. Prima di mettere in servizio l'apparecchio per la
prima volta, verificare nuovamente che la connessione corrisponda a quanto indicato
nello schema elettrico.

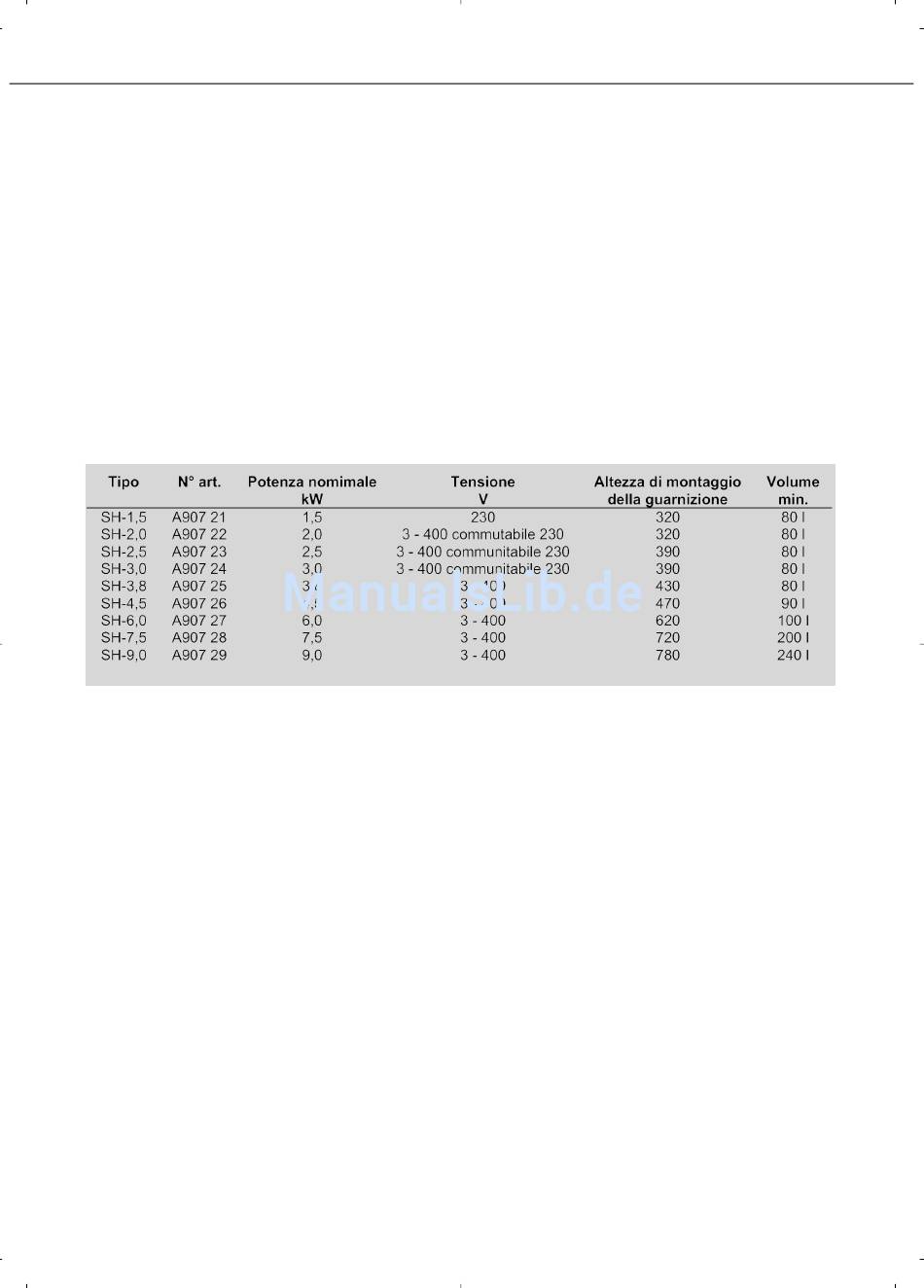

6. I riscaldatori ad immersione a partire da una potenza nominale di 2 kW hanno di serie
una connessione a stella con componente trifase 3 - 400 Volt e sono predisposti per il
comando diretto. La connessione a stella non può essere collegata con il cavo di
terra. Il riscaldatore 1,5 kW è monofase 230V. A potenze di fino a 3 kW (s.v. tabella -
