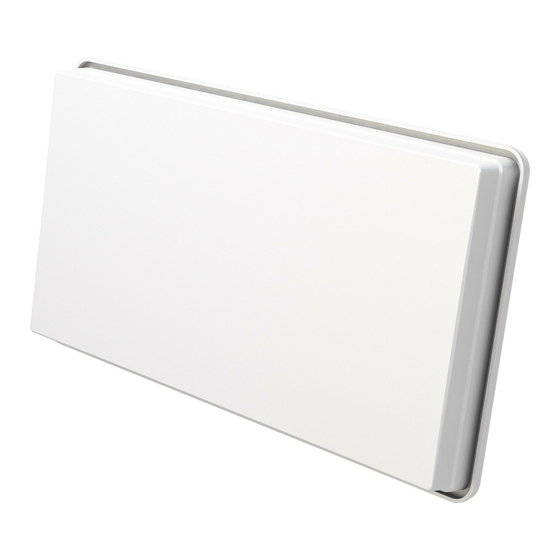

Flat satellite antenna with dual linear polarization
Vorschau ausblenden
Andere Handbücher für H21D:
- Bedienungsanleitung (59 Seiten) ,
- Bedienungsanleitung (17 Seiten) ,
- Bedienungsanleitung (49 Seiten)
Verwandte Anleitungen für SELFSAT H21D
Inhaltszusammenfassung für SELFSAT H21D

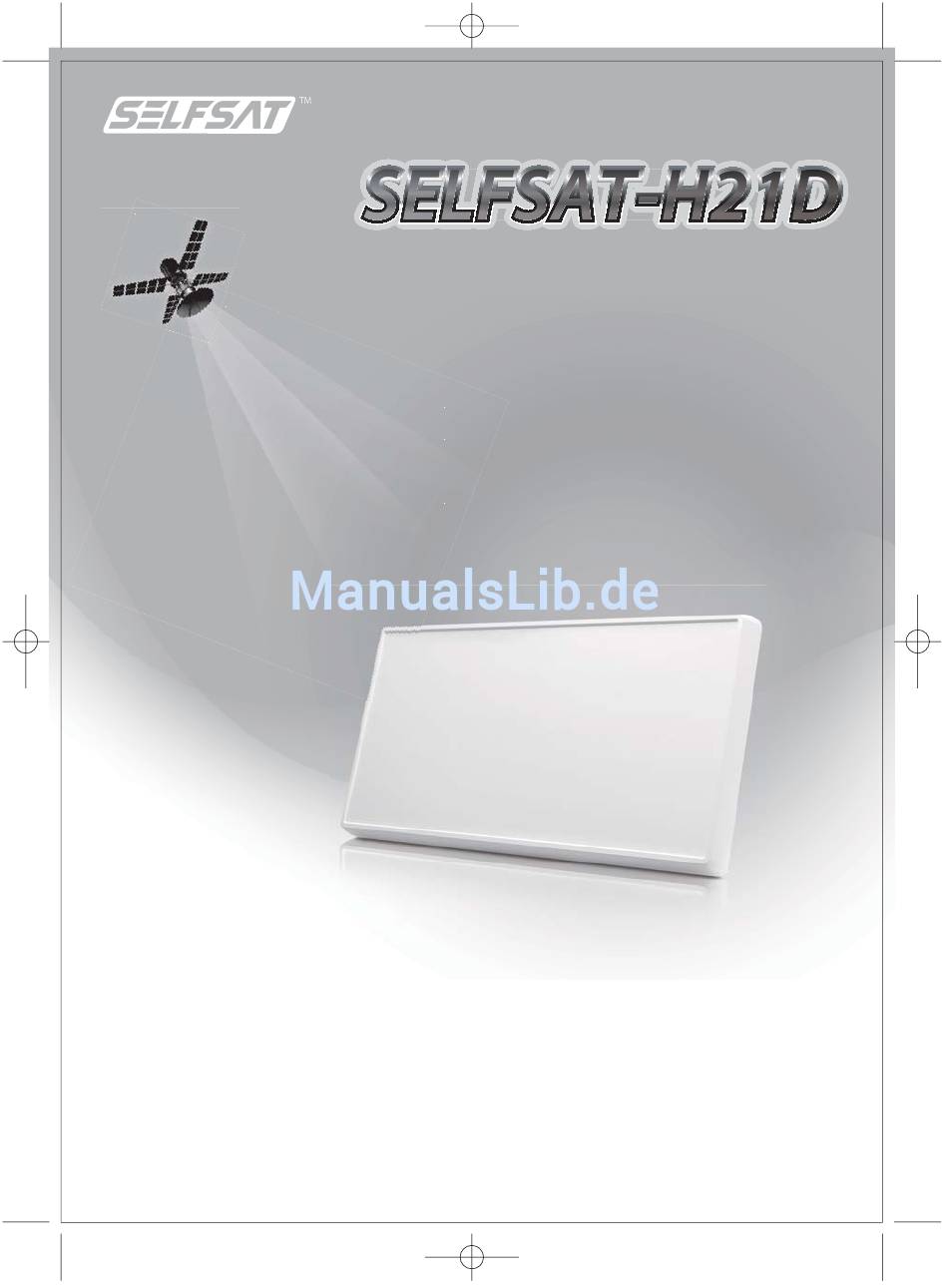

- Seite 1 REV. P1.0 SELFSAT-H21D User’s manual Bedienungsanleitung Manual utilisateur Manuale utente Manual del usuario Användarhandledning Handleiding Flat Satellite Antenna with Dual Linear Polarization www.self-sat.com...
- Seite 4 SELFSAT-H21D...
- Seite 19 SELFSAT-H21D Bedienungsanleitung Flache Satellitenantenne doppelter Linear-Polarisation www.self-sat.com...
- Seite 20 Einführung Um was handelt es sich bei der SELFSAT-H21D? ............
- Seite 21 SELFSAT-H21D...
-
Seite 22: Einführung
Minuten aufgestellt werden und als tragbare Antenne für sämtliche Arten des Satelliten- empfangs verwendet werden. Die SELFSAT-H21D kann sowohl für den Empfang frei zugänglicher als auch den verschlüs- selter Kanäle verwendet werden (wobei in diesem Fall ein Abonnement bei einem Betreiber benötigt wird);... -
Seite 23: Sicherheitsanweisungen
Alle Anweisungen sollten befolgt werden, um technische Probleme zu vermeiden. • Jegliches elektrische oder magnetische Feld, das sich in der Nähe der SELFSAT-H21D befindet, kann zu schlechtem Empfang führen oder sogar dafür verantwortlich sein, dass das Gerät vollstän- dig vom Signal getrennt wird. -
Seite 24: Schachtelinhalt
Schachtelinhalt Symbol Teilename Abbildung Menge Antennen- Hauptteil Dämpfungs- KISSEN Winkelhalterung Hauptstütze Fixierungshalterung A Fixierungshalterung B Schraubenschlüssel panner Kompass SELFSAT-H21D... - Seite 25 Symbol Teilename Abbildung Menge Sechskantschraube M6x18 SEMS2 Sechskantschraube M6X50 SEMS2 Halbrund-Vierkant- Halsschraube M6x50 Halbrund-Vierkant- Halsschraube M6x75 Bundmutter www.self-sat.com...
-
Seite 26: Installation
Um Ihre Antenne einfach zu befestigen und zu installieren, können Sie einen leicht zugänglichen Ort ohne irgendwelche potenziellen Gefahren für die Installation auswählen. Denken Sie daran, wie Sie an Ihrem Kabel vorbei ungehindert von der SELFSAT-H21D zu Ihrem Digitalemp- fänger gelangen können. Die Antenne sollte sich nicht zu weit entfernt von Ihrem Satellitenempfänger befinden;... -
Seite 27: Schritt 2: Wahl Der Installation
Good Quality Singnal Reception Gut! Gut! Schritt 2: Wahl der Installation Abhängig von der Lage der Installation der SELFSAT-H21D, können Sie sich jetzt für einen Montagetypen entscheiden, alle Einzelteile sind beigelegt. A) Wandmontage-Typ www.self-sat.com... -
Seite 28: B) Balkonklammer-Typ
Signalempfang beeinträchtigt. Der Gebrauch eines langen Kabels oder eines von schlechter Qualität und nicht-isolierter Buchsen kann zu einem Verlust des Signalpegels führen, daher wäre es vorzuziehen, ein RG6-Koaxialkabel (HF 17VATC oder 19VATC-Kabel) zu verwenden, um die Signalbeeinträchtigung zu minimieren. SELFSAT-H21D... -
Seite 29: A) Wie Präpariert Man Das Kabel
A) Wie präpariert man das Kabel? Steckerabdeckung 15mm F-stecker B) So verbindet man Kabel mit Antenne und Digitalempfänger Eine seite zur Antenne Andere seite Digitalempfänger Kabel Es ist wichtig, dass das Koaxial-Kabel während der Installation nicht beschä- digt oder geknickt wird. Schritt 4: Antennenausrichtungs-Menü... -
Seite 30: Schritt 5: Ausrichten Und Anpeilen Des Signals (Zuerst Ohne Dämpfungs-Kissen)
Neigen Sie Ihre Antenne in der spezifizierten Gradzahl, indem Sie auf die Gradskala sehen, die sich auf der Rückseite Ihrer Antennenhalterung befindet. Sobald Sie dies getan haben, ziehen Sie beide Schrauben an, die die Schiefe Halterung (B1) mit dem Antennen-Hauptteil (A1) verbinden. S 180 Schiefer Winkel Schiefer Kreuz-Polarisation SELFSAT-H21D... -
Seite 31: B) Erhebungs-Winkel
B) Erhebungs-Winkel : Dann gilt es, den Erhebungs-Winkel gemäß dem Punkt zu erhalten, an dem sich der ausgesuchte Satellit auf den Listen in dieser Bedienungsanleitung befindet. Nun sollten Sie Ihre Antenne nach oben oder unten entsprechend dem Winkel bewegen (Sie können die abgestufte Oberfläche der Halterung benutzen, um sicherzustellen, dass Sie sich an der richtigen Position befinden. - Seite 32 Um Canal+ über ASTRA1(19.2 East) in der Stadt ‘Brest’ in Frankreich anzusehen, muss der Schiefe Winkel bei -12,7, der Erhebungswinkel bei 30 und der Azimut-Winkel bei 149,6 stehen (bezogen auf die Winkeltabelle auf der letzten Seite dieser Bedienungsanleitung) < Schief > < Erhebung > < Azimut > SELFSAT-H21D...
-
Seite 33: Schritt 6: Optimales Ausrichten Und Finden Des Signals (Mit Dämpfungs-Kissen)
Bei dicken Wolken oder Regen neigt der Empfang des Signals dazu, schwächer zu werden und in einigen Fällen ist es nicht möglich, das Signal über den Gebrauch des Dämpfungskissens zu empfangen. Bei schlechtem Wetter wird also empfohlen, Schritt 6 Gebrauch des Dämpfungskissens zu überspringen. Dämpfungsfilter SELFSAT-H21D Verwenden sie diesen Filter für die Erstinstallation und –ausrichtung www.self-sat.com... -
Seite 34: Störungsbehebungs-Prüfliste Für Die Erstinstallation
ändern Sie bitte die Erhebungsausrichtung der Antenne etwas (± 2°, dann ± 4° abweichend von der geforderten Einstellung) und wiederholen das Verfahren. √ Stellen Sie sicher, dass die Zugangs-Karte Ihres Empfängers komplett in den Zugangskarten-Schlitz eingeschoben und ordnungsgemäß ausgerichtet ist. SELFSAT-H21D... -
Seite 35: Verlust Des Signals / Regen-Verblassung
Verlust des Signals / Regen-Verblassung Das Satellitensignal kann vorübergehend aufgrund von ungewöhnlich starkem Regenfall verloren ● gehen. Eine optimal ausgerichtete Antenne sowie der am kürzesten mögliche Kabelverlauf minimieren die Gefahr einer solchen „Regen-Verblassung“. Stellen Sie sicher, dass die Antenne sicher montiert ist, damit sie bei starkem Wind nicht ihre ●... - Seite 121 Austria Az = Azimuth El = Elevation Sk = Skew Astra Astra Atlantic Hispa Astra Astra Atlantic Hispa Türk Türk 2A-2D 1F-1H/ 2A-2D 1F-1H/ bird bird bird bird Euro 1KR/1L/ Euro 1KR/1L/ 2A, 3A 6/7A/8 1C,1D 2A, 3A 6/7A/8 1C,1D bird 1 bird 1 42.0E...
