SELFSAT H50D2 Bedienungsanleitung

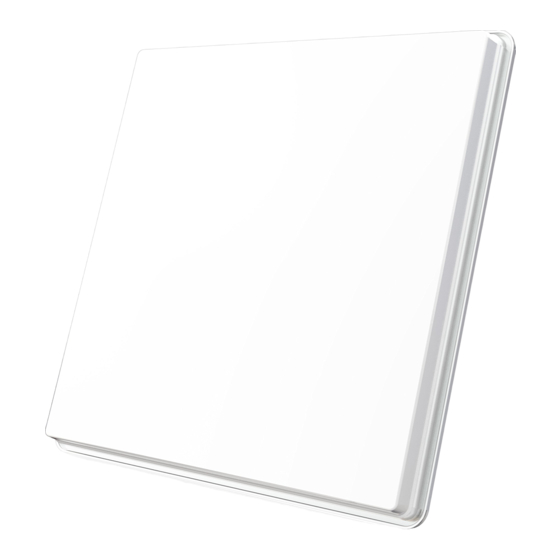

Flat satellite antenna
Verwandte Anleitungen für SELFSAT H50D2
Inhaltszusammenfassung für SELFSAT H50D2
- Seite 1 USER’S MANUAL Bedienungsanleitung Manuel d’utilisation Manuale utente REV. 1.2 Dual Linear Polarization Flat Satellite Antenna SELFSAT-H50D Series SELFSAT-H30D Series SELFSAT-H21D Series www.selfsat.com...
- Seite 10 Inhalt Um was handelt es sich bei der SELFSAT? ｜ Um was handelt es sich bei der SELFSAT ..............
-
Seite 11: Um Was Handelt Es Sich Bei Der Selfsat
Alle Anweisungen sollten befolgt werden, um technische Probleme zu vermeiden. • Jegliches elektrische oder magnetische Feld, das sich in der Nähe der SELFSAT befindet, kann zu schlechtem Empfang führen oder sogar dafür verantwortlich sein, dass das Gerät vollständig vom Signal getrennt wird. -
Seite 12: Lieferumfang
Lieferumfang Symbol Teilename Abbildung Abbildung Antennen-Hauptteil H21D H30D H50D Winkelhalterung Hauptstütze Fixierungshalterung A Fixierungshalterung B Schraubenschlüssel Kompass Sechskantschraube M6x18 SEMS2 Sechskantschraube M6X50 SEMS2 Halbrund-Vierkant- Halsschraube M6x30 Halbrund-Vierkant- Halsschraube M6x50 Mutter M6... -
Seite 13: So Wird Sie Installiert
Um Ihre Antenne einfach zu befestigen und zu installieren, können Sie einen leicht zugänglichen Ort ohne irgendwelche potenziellen Gefahren für die Installation auswählen. Denken Sie daran, wie Sie mit dem Sat-Kabel vorbei ungehindert von der SELFSAT zu Ihrem Digitalempfänger gelangen können. Die Antenne sollte sich nicht zu weit entfernt von Ihrem Satellitenempfänger befinden; ein mehr als 30 Meter langes Kabel kann zu einer Verschlechterung der Bildqualität führen. -
Seite 14: Schritt 2 : Informationen Überprüfen
Schritt 2 : Informationen überprüfen Um die Antenne zu installieren müssen Sie die richtige Schrägstellung (Sky), Höhe (Elevation) und den Azimuth-Winkel finden, wie in den letzten Seiten der Bedienungsanleitung angegeben. Wenn Sie lhren Standort in der Tabelle nicht finden, nehmen Sie bitte den der Ihnen am nächsten ist. Als Beispiel wird die Installation für den Astra1 Satelliten in Wien gezeigt. -
Seite 15: Montage Der Wand- Bzw. Masthalterung
Montage der Wand- bzw. Masthalterung Sie müssen die Fixier-Verbindung A(B3) unter Berücksichtigung des Installationsplatzes (Mastmontage, Wandmontage) wie nachstehend abgebildet fixieren. Versichern Sie sich, daß die fertig montierte Halterung in Richtung des Satelliten zeigt. Als Unterstützung für die Antenne, ziehen Sie die Mutter (N1) fest an. Anmerkung : Für die Wandmontage kaufen Sie bitte die für die Wandmontage notwendigen Schrauben &... -
Seite 16: Wie Präpariert Man Das Kabel
A) Wie präpariert man das Kabel? B) So verbindet man Kabel mit Antenne und Digitalempfänger Eine seite zur Antenne Steckerabdeckung 15mm Andere seite Digitalempfänger Kabel F-stecker Es ist wichtig, dass das Koaxial-Kabel während der Installation nicht beschädigt oder geknickt wird. * Die für QUATTRO LNB erforderliche Verbindung. -
Seite 17: Störungsbehebungs-Prüfliste Für Die Erstinstallation
Störungsbehebungs-Prüfliste für die Erstinstallation Wenn das Signal nicht gefunden wird, dann stellen Sie sicher, dass die Anweisungen in der Empfänger-Bedienungsanleitung und der Antennen-Bedienungsanleitung genau befolgt worden sind, dazu prüfen Sie bitte Folgendes : • Stellen Sie sicher, dass sämtliche Kabelverbindungen intakt sind und jede Verbindung ordnungsgemäß sitzt/festgeschraubt ist. - Seite 35 Austria Az = Azimuth El = Elevation Sk = Skew Astra 2 Eutel Astra 2 Eutel Hispa Hispa Türk Türk sat5 sat5 Astra 1 Astra 1 bird bird Eutel Eutel West A West A 42.0E 28.2E 19.2E 13.0E 5.0W 30.0W 42.0E 28.2E 19.2E...
- Seite 38 Germany Az = Azimuth El = Elevation Sk = Skew Astra 2 Eutel Astra 2 Eutel Hispa Hispa Türk Türk sat5 sat5 Astra 1 Astra 1 bird bird Eutel Eutel West A West A 42.0E 28.2E 19.2E 13.0E 5.0W 30.0W 42.0E 28.2E 19.2E...
- Seite 49 Flat Satellite Antenna www.selfsat.com...
