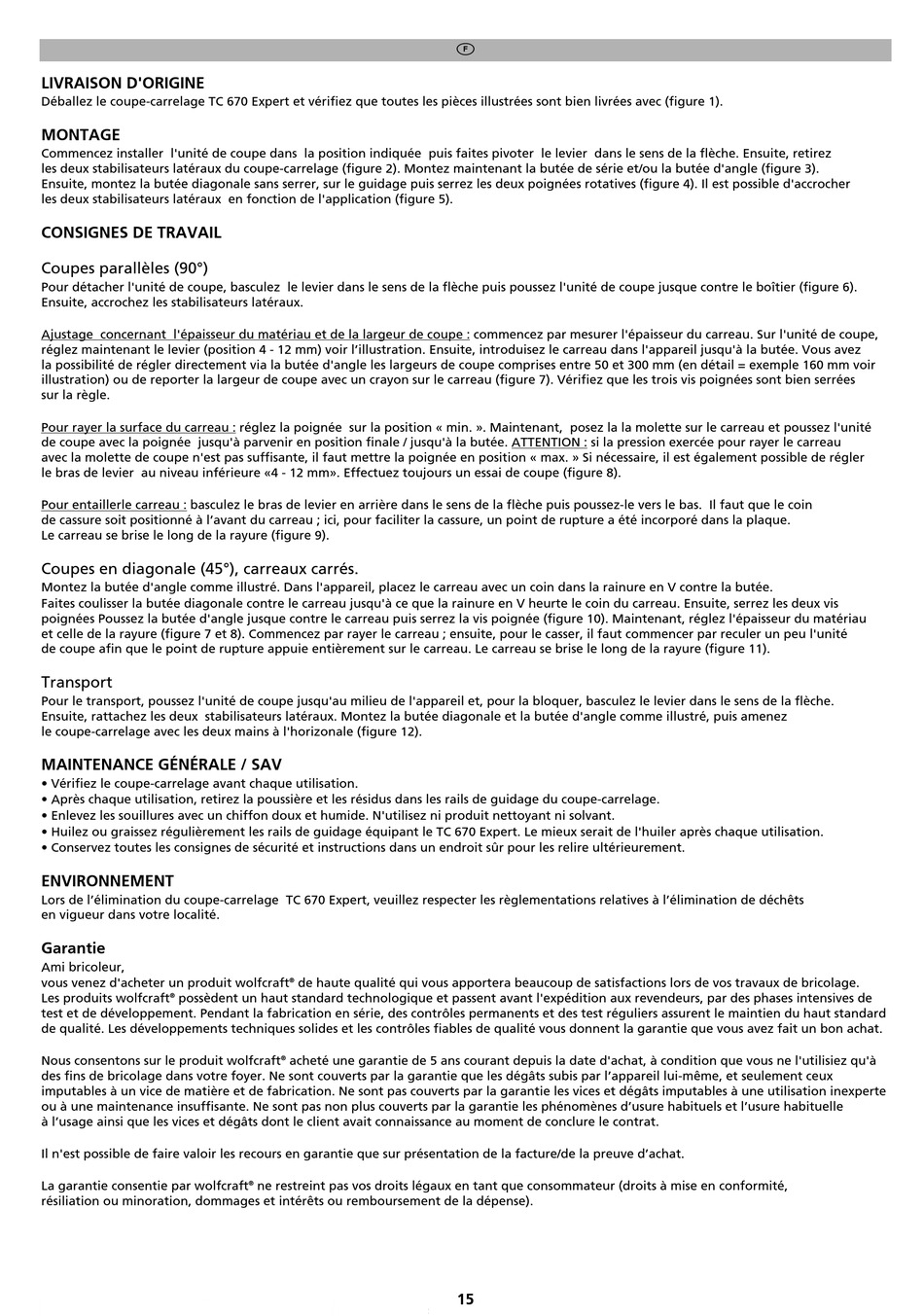

LIVRAISON D'ORIGINE
Déballez le coupe-carrelage TC 670 Expert et vérifiez que toutes les pièces illustrées sont bien livrées avec (figure 1).
MONTAGE
Commencez installer l'unité de coupe dans la position indiquée puis faites pivoter le levier dans le sens de la flèche. Ensuite, retirez
les deux stabilisateurs latéraux du coupe-carrelage (figure 2). Montez maintenant la butée de série et/ou la butée d'angle (figure 3).
Ensuite, montez la butée diagonale sans serrer, sur le guidage puis serrez les deux poignées rotatives (figure 4). Il est possible d'accrocher
les deux stabilisateurs latéraux en fonction de l'application (figure 5).

CONSIGNES DE TRAVAIL

Coupes parallèles (90°)
Pour détacher l'unité de coupe, basculez le levier dans le sens de la flèche puis poussez l'unité de coupe jusque contre le boîtier (figure 6).
Ensuite, accrochez les stabilisateurs latéraux.
Ajustage concernant l'épaisseur du matériau et de la largeur de coupe : commencez par mesurer l'épaisseur du carreau. Sur l'unité de coupe,
réglez maintenant le levier (position 4 - 12 mm) voir l'illustration. Ensuite, introduisez le carreau dans l'appareil jusqu'à la butée. Vous avez
la possibilité de régler directement via la butée d'angle les largeurs de coupe comprises entre 50 et 300 mm (en détail = exemple 160 mm voir
illustration) ou de reporter la largeur de coupe avec un crayon sur le carreau (figure 7). Vérifiez que les trois vis poignées sont bien serrées
sur la règle.
Pour rayer la surface du carreau : réglez la poignée sur la position « min. ». Maintenant, posez la la molette sur le carreau et poussez l'unité
de coupe avec la poignée jusqu'à parvenir en position finale / jusqu'à la butée. ATTENTION : si la pression exercée pour rayer le carreau
avec la molette de coupe n'est pas suffisante, il faut mettre la poignée en position « max. » Si nécessaire, il est également possible de régler
le bras de levier au niveau inférieure «4 - 12 mm». Effectuez toujours un essai de coupe (figure 8).
Pour entaillerle carreau : basculez le bras de levier en arrière dans le sens de la flèche puis poussez-le vers le bas. Il faut que le coin
de cassure soit positionné à l'avant du carreau ; ici, pour faciliter la cassure, un point de rupture a été incorporé dans la plaque.
Le carreau se brise le long de la rayure (figure 9).
Coupes en diagonale (45°), carreaux carrés.
Montez la butée d'angle comme illustré. Dans l'appareil, placez le carreau avec un coin dans la rainure en V contre la butée.
Faites coulisser la butée diagonale contre le carreau jusqu'à ce que la rainure en V heurte le coin du carreau. Ensuite, serrez les deux vis
poignées Poussez la butée d'angle jusque contre le carreau puis serrez la vis poignée (figure 10). Maintenant, réglez l'épaisseur du matériau
et celle de la rayure (figure 7 et 8). Commencez par rayer le carreau ; ensuite, pour le casser, il faut commencer par reculer un peu l'unité
de coupe afin que le point de rupture appuie entièrement sur le carreau. Le carreau se brise le long de la rayure (figure 11).
Transport
Pour le transport, poussez l'unité de coupe jusqu'au milieu de l'appareil et, pour la bloquer, basculez le levier dans le sens de la flèche.
Ensuite, rattachez les deux stabilisateurs latéraux. Montez la butée diagonale et la butée d'angle comme illustré, puis amenez
le coupe-carrelage avec les deux mains à l'horizonale (figure 12).
MAINTENANCE GÉNÉRALE / SAV
• Vérifiez le coupe-carrelage avant chaque utilisation.
• Après chaque utilisation, retirez la poussière et les résidus dans les rails de guidage du coupe-carrelage.
• Enlevez les souillures avec un chiffon doux et humide. N'utilisez ni produit nettoyant ni solvant.
• Huilez ou graissez régulièrement les rails de guidage équipant le TC 670 Expert. Le mieux serait de l'huiler après chaque utilisation.
• Conservez toutes les consignes de sécurité et instructions dans un endroit sûr pour les relire ultérieurement.
ENVIRONNEMENT
Lors de l'élimination du coupe-carrelage TC 670 Expert, veuillez respecter les règlementations relatives à l'élimination de déchêts
en vigueur dans votre localité.
Garantie
Ami bricoleur,
vous venez d'acheter un produit wolfcraft ® de haute qualité qui vous apportera beaucoup de satisfactions lors de vos travaux de bricolage.
Les produits wolfcraft ® possèdent un haut standard technologique et passent avant l'expédition aux revendeurs, par des phases intensives de
test et de développement. Pendant la fabrication en série, des contrôles permanents et des test réguliers assurent le maintien du haut standard
de qualité. Les développements techniques solides et les contrôles fiables de qualité vous donnent la garantie que vous avez fait un bon achat.
Nous consentons sur le produit wolfcraft ® acheté une garantie de 5 ans courant depuis la date d'achat, à condition que vous ne l'utilisiez qu'à
des fins de bricolage dans votre foyer. Ne sont couverts par la garantie que les dégâts subis par l'appareil lui-même, et seulement ceux
imputables à un vice de matière et de fabrication. Ne sont pas couverts par la garantie les vices et dégâts imputables à une utilisation inexperte
ou à une maintenance insuffisante. Ne sont pas non plus couverts par la garantie les phénomènes d'usure habituels et l'usure habituelle
à l'usage ainsi que les vices et dégâts dont le client avait connaissance au moment de conclure le contrat.
Il n'est possible de faire valoir les recours en garantie que sur présentation de la facture/de la preuve d'achat.
La garantie consentie par wolfcraft ® ne restreint pas vos droits légaux en tant que consommateur (droits à mise en conformité,
résiliation ou minoration, dommages et intérêts ou remboursement de la dépense).
