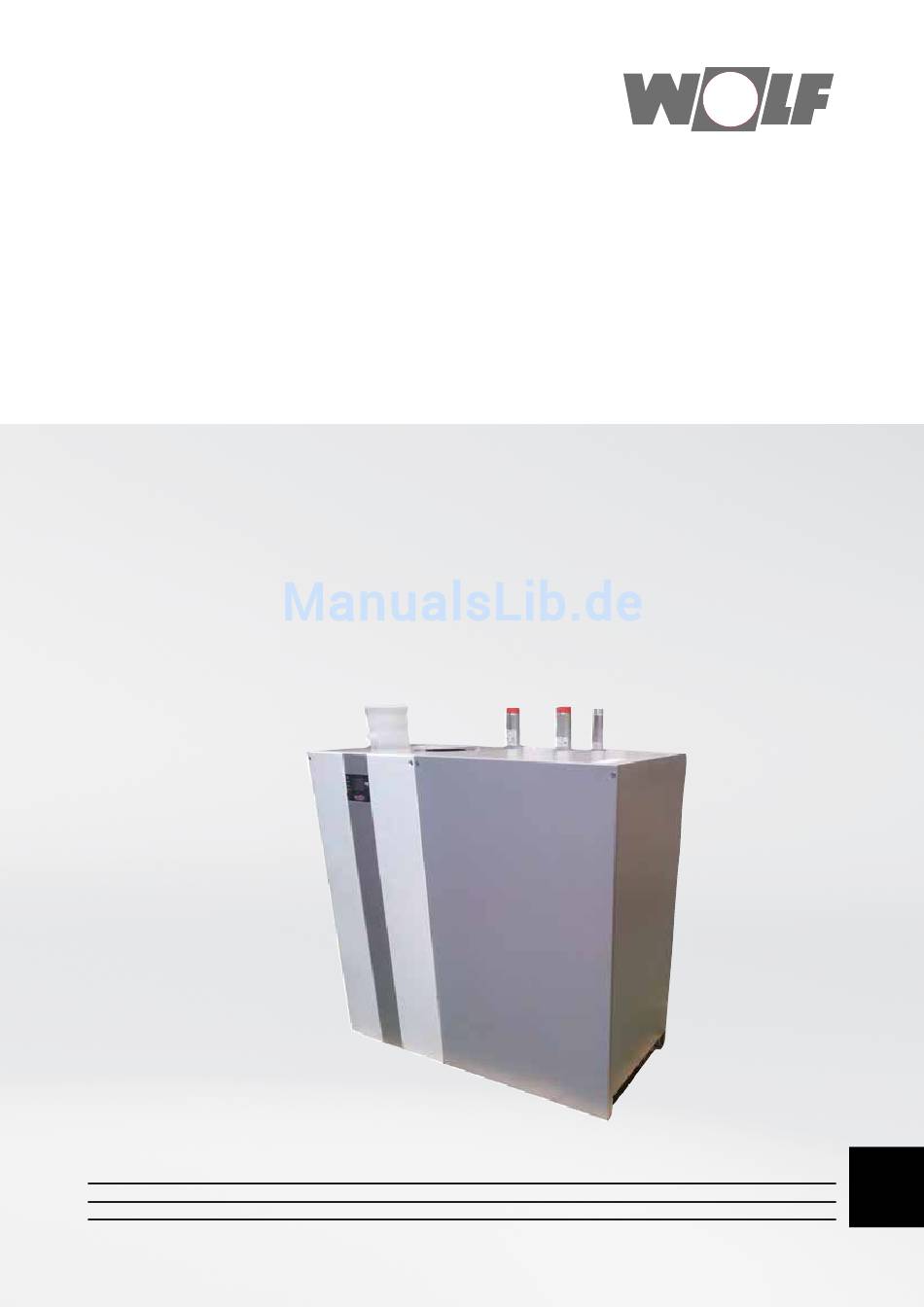

- Seite 1 Wartungsanleitung für den Fachhandwerker Gas - Brennwertkessel MGK-2-130 MGK-2-170 MGK-2-210 MGK-2-250 MGK-2-300 WOLF GMBH / POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0.875174-0 / FAX +49.0.875174-1600 / www.WOLF.eu Art.-Nr.: 3064159_201703 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..................3 Aufbauschema MGK-2 ...................4 Kessel außer Betrieb nehmen ................5 Verkleidung demontieren ................6 Elektroden demontieren .................7 Gas- Luftverbund demontieren ...............8 Brenner reinigen ...................10 Gas- Luftverbund montieren .................11 Elektroden warten..................12 Wärmetauscher reinigen ................13 Wartung der Neutralisation ................15 Wartung Kondensatpume / Sipon ..............16 Wartung Ansaug- u. -
Seite 3: Allgemeine Hinweise
Gas Allgemeine Hinweise Alle Wartungsarbeiten dürfen nur von einem Fachhandwerker durchgeführt werden. Regelmäßige Wartung sowie die ausschließli- che Verwendung von Original Wolf Ersatztei- len sind für einen störungsfreien Betrieb und lange Lebensdauer Ihres Gerätes von entscheidender Bedeutung. Wir empfehlen daher einen Wartungs-vertrag mit Ihrer Fachhandwerkerfirma abzuschließen. -
Seite 4: Aufbauschema Mgk-2
Aufbauschema MGK-2 Schema MGK-2 Abgasanschluss Anschluss Zuluftöffnung Rücklauf Anschluss Gasanschluss Vorlauf Kesseltemperaturfühler Abgas Messstutzen Gasgebläse Zündelektrode Rückstromverhinderer Ionisationselektrode Integrierter Rundbrenner Mischkammer eSTB Gaskombiventil Wärmetauscher in mit Gasdruckwächter Gliederbauweise Abgasdruckschalter Anschluss Siphon Kondensatfalle Rücklaufsensor Abgastemperaturfühler Wasserdrucksensor Anschluss Siphon Zuluftrohr Kessel Zubehör Befüll- und Neutralisation Entleerungshahn... -
Seite 5: Kessel Außer Betrieb Nehmen
Kessel außer Betrieb nehmen Frontpanel mit integriertem Betriebsschalter An den Netzanschlussklemmen des Gerätes liegt auch bei ausgeschaltetem Betriebsschal- ter elektrische Spannung an. Anlage spannungsfrei machen. Gashahn schließen 3064159_201703... -
Seite 6: Verkleidung Demontieren
Verkleidung demontieren 4 mm 1 Stunde abkühlen lassen! 3064159_201703... -
Seite 7: Elektroden Demontieren
Elektroden demontieren - Kabel der Überwachungselektode abzeihen - Kabel der Zündelektrode abziehen - Schrauben an der Überwachungselektrode lösen und Elektrode herausziehen - Schrauben an der Zündelektrode lösen und Elektrode herausziehen - Beide Elektroden entsorgen 3064159_201703... -
Seite 8: Gas- Luftverbund Demontieren
Gas- Luftverbund demontieren Alle elektrischen Anschlüsse am Zündtrafo abziehen: - Netzleitung Zündtrafo - Erdung Zündtrafo - Netzleitung Gasgebläse - PWM Steuerleitung Gasgebläse MGK-2-130 MGK-2-170 - 300 Gasgebläse von der Mischkammer abschrauben 6 mm Brennerflansch vom Wärmetauscher abschrauben 13 mm 3064159_201703... - Seite 9 Gas- Luftverbund demontieren Brennerflansch mit Gebläse aus dem Chassis heben. Gasgebläse von Brennerflansch trennen 6 mm 13 mm Leichtgängikeit des Rückstromverhinders prüfen. Bild: Sichtkontrolle Rückstromverhinderer Gebläsedichtung abnehmen und entsorgen Bild: Gasgebläsedichtung entfernen 3064159_201703...
-
Seite 10: Brenner Reinigen
Brenner reinigen - Brennerflanschdichtung abnehmen und entsorgen - Brenner aus Wärmetauscher herausziehen und auf Verschmutzung überprüfen - Brenner ggf. mit Druckluft oder Staubsauger reinigen - Brenner wieder einbauen - Neue Brennerflanschdichtung einsetzen. 3064159_201703... -
Seite 11: Gas- Luftverbund Montieren
Gas- Luftverbund montieren - Gasgebläse wieder auf die Mischkammer schrauben - Brennerflansch wieder zwischen Gebläse und Wärmetau- scher einbauen Achtung: - Neue Gebläsedichtung eingelegt? Gebläse- dichtung - Rückstromverhinderer eingelegt? Rückstrom- verhinderer - Halteblech Zündtrafo am Brennerflansch montiert? Halteblech Zündtrafo 3064159_201703... -
Seite 12: Elektroden Warten
Elektroden warten - Überwachungselektrode ersetzen Dichtung erneuern - Zündelektrode prüfen, bei Verschleiß oder beschädigtem Keramikkörper ersetzen Dichtung erneuern Elektrische Kontakte wieder anschließen - Zündelektrode - Überwachungselektrode - Netzleitung Zündtrafo - Erdung Zündtrafo - Netzleitung Gebläse - PWM Steuerleitung Gebläse 3064159_201703... -
Seite 13: Wärmetauscher Reinigen
Wärmetauscher reinigen Wartung Gußkessel 10 mm Alle Reinigungsdeckel öffnen. - Zwischenräume bei Verschmutzung mit Reinigungswerk- zeug säubern (als Zubehör Art.Nr. 2482879 erhältlich) - Reinigungsdeckel mit Dichtung wieder montieren 3064159_201703... - Seite 14 Wärmetauscher reinigen 10 mm Kondensatwanne öffnen - Kondensatwanne mit Nasssauger aussaugen um grobe Verunreinigungen zu beseitigen. Kondensatwanne wieder verschließen 3064159_201703...
-
Seite 15: Wartung Der Neutralisation
Wartung der Neutralisation Bei Verwendung von Fremdfabrikaten bei Neutralisation und Kondensatpumpe sind die entsprechenden Anleitungen zu be- achten. Die Erstfüllung des Granulats reicht bei bestimmungsgemä- ßem Betrieb mit ca. 2000 Betriebsstunden jährlich für wenigs- tens ein Jahr. Um eine einwandfreie Funktion zu gewährleis- ten, muss die Neutralisation mindenstens einmal jährlich ge- wartet werden. -
Seite 16: Wartung Kondensatpume / Sipon
Wartung Kondensatpume / Sipon Wartung der Kondensatpumpe - Kondensatbehälter abnehmen und säubern. - Pumpe säubern Kondensatschlauch von der Neutralisation zur Pumpe rei- nigen Wartung der Siphons Kondensat- pumpe - Kondensatfallen-Siphon und Kessel-Siphon abschrauben und bei Verschmutzung ausspülen. - Alle Kondensatschläuche auf Verschmutzung überprüfen und ggf. -
Seite 17: Wartung Ansaug- U. Abgasweg
Wartung Ansaug- u. Abgasweg Kontrolle der Abgasführung - Abgasführung auf Dichtigkeit prüfen - falls erforderlich Dichtungen erneuern - Messöffnung (siehe S. 4) muss verschlossen sein - Siphons müssen dicht angeschlossen und gefüllt sein Sichtkontrolle Zuluftführung - Falls vorhanden Zuluftfilter mit Druckluft reinigen - Wasserwerte kontrollieren und ggf. -
Seite 18: Verkleidung Montieren Und Inbetriebnahme
Verkleidung montieren und Inbetriebnahme Auf Sitz der Gehäusedichtung achten! Achtung 4 mm Gehäusedichtung fest! Achtung Wiederinbetriebnahme Sicherungen einschalten, Gaskugelhahn öffnen und Gerät einschalten. Gasstecke und Hydraulik auf Dichtheit kontrollie- ren. 3064159_201703... - Seite 19 Verkleidung montieren und Inbetriebnahme Gashahn öffnen Frontpanel mit integriertem Betriebsschalter 3064159_201703...
-
Seite 20: Funktionskontrolle Durchführen
Funktionskontrolle / Liste benötigter Teile Dichtheitskontrolle - Gas- und wasserführende Leitungen prüfen (Dichtheit, Korrosion, Alterung) - Sicherheitseinrichtungen kontrollieren (Sicherheitsventil) Funktionskontrolle a) Gashahn aufdrehen und bis zum GKV mit Lecksuchgerät kontrollieren. durchführen b) Kessel in Betrieb nehmen! Brenner schaltet ein. c) Verbindungsstelle nach dem GKV mit Lecksuchgerät kontrollieren d) Abgassystem auf Dichtigkeit kontrollieren Abgasmessung Im Schornsteinfegerbetrieb Abgasmessung durchführen und Werte in Wartungspro-... -
Seite 21: Wartungsprotokoll
Wartungsprotokoll Übersicht der Arbeitsschritte mit Wartungsprotokoll Arbeitsschritt Protokollpunkt Protokollpunkt Gerät ausschalten, Notschalter aus Anlage spannungsfrei machen Gaszufuhr schließen Verkleidung abnehmen elektrische Verbindungen an Überwachungs- u. Zündelektrode abziehen Elektroden ausbauen Gas- Luftverbund ausbauen und Sichtkontrolle Brenner ausbauen und Sichtkontrolle, ggf. reinigen Brennerdichtung erneuern Brennereinheit wieder montieren Rückstromverhinderer wieder eingebaut? - Seite 22 Wartungsprotokoll Übersicht der Arbeitsschritte mit Wartungsprotokoll Arbeitsschritt Protokollpunkt Protokollpunkt Gerät ausschalten, Notschalter aus Anlage spannungsfrei machen Gaszufuhr schließen Verkleidung abnehmen elektrische Verbindungen an Überwachungs- u. Zündelektrode abziehen Elektroden ausbauen Gas- Luftverbund ausbauen und Sichtkontrolle Brenner ausbauen und Sichtkontrolle, ggf. reinigen Brennerdichtung erneuern Brennereinheit wieder montieren Rückstromverhinderer wieder eingebaut?
- Seite 23 Wartungsprotokoll Übersicht der Arbeitsschritte mit Wartungsprotokoll Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt °C °C °C °C °C °C Wartung bestätigen (Datum, Firmenstempel, Unterschrift) 3064159_201703...
