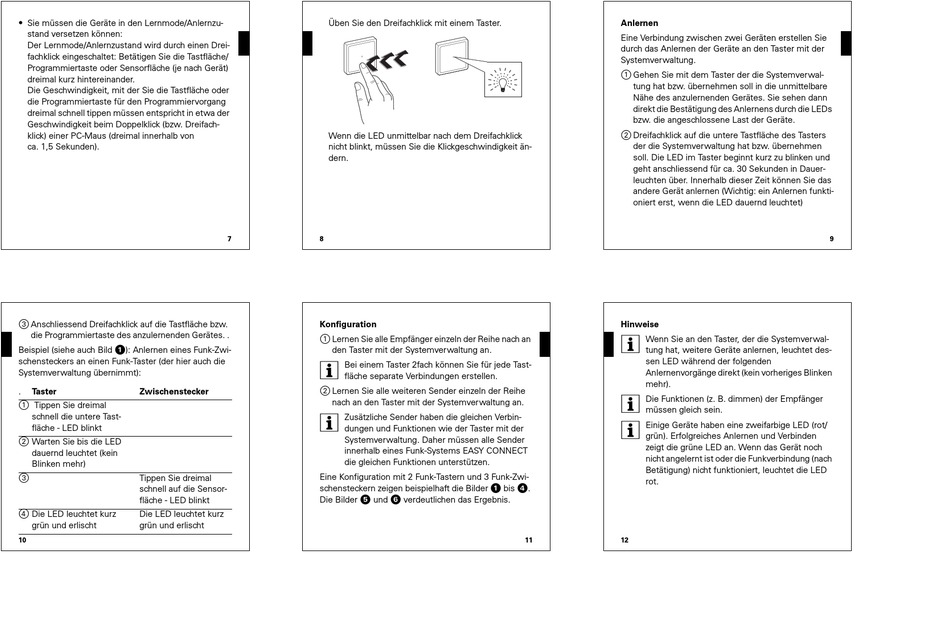

merten CONNECT Bedienungsanleitung Seite 3

V5000_581_01.book Seite 7 Montag, 16. Juli 2007 2:25 14
• Sie müssen die Geräte in den Lernmode/Anlernzu-
stand versetzen können:
Der Lernmode/Anlernzustand wird durch einen Drei-
fachklick eingeschaltet: Betätigen Sie die Tastfläche/
Programmiertaste oder Sensorfläche (je nach Gerät)
dreimal kurz hintereinander.
Die Geschwindigkeit, mit der Sie die Tastfläche oder
die Programmiertaste für den Programmiervorgang
dreimal schnell tippen müssen entspricht in etwa der
Geschwindigkeit beim Doppelklick (bzw. Dreifach-
klick) einer PC-Maus (dreimal innerhalb von
ca. 1,5 Sekunden).
V5000_581_01.book Seite 10 Montag, 16. Juli 2007 2:25 14
3 Anschliessend Dreifachklick auf die Tastfläche bzw.
die Programmiertaste des anzulernenden Gerätes. .
Beispiel (siehe auch Bild !): Anlernen eines Funk-Zwi-
schensteckers an einen Funk-Taster (der hier auch die
Systemverwaltung übernimmt):
. Taster Zwischenstecker
1 Tippen Sie dreimal
schnell die untere Tast-
fläche - LED blinkt
2 Warten Sie bis die LED
dauernd leuchtet (kein
Blinken mehr)
3
Tippen Sie dreimal
schnell auf die Sensor-
fläche - LED blinkt
4 Die LED leuchtet kurz
Die LED leuchtet kurz
grün und erlischt grün und erlischt
10
V5000_581_01.book Seite 8 Montag, 16. Juli 2007 2:25 14
Üben Sie den Dreifachklick mit einem Taster.
Wenn die LED unmittelbar nach dem Dreifachklick
nicht blinkt, müssen Sie die Klickgeschwindigkeit än-
dern.
7 8
V5000_581_01.book Seite 11 Montag, 16. Juli 2007 2:25 14
Konfiguration
1 Lernen Sie alle Empfänger einzeln der Reihe nach an
den Taster mit der Systemverwaltung an.
|
Bei einem Taster 2fach können Sie für jede Tast-
fläche separate Verbindungen erstellen.
2 Lernen Sie alle weiteren Sender einzeln der Reihe
nach an den Taster mit der Systemverwaltung an.
| Zusätzliche Sender haben die gleichen Verbin-
dungen und Funktionen wie der Taster mit der
Systemverwaltung. Daher müssen alle Sender
innerhalb eines Funk-Systems EASY CONNECT
die gleichen Funktionen unterstützen.
Eine Konfiguration mit 2 Funk-Tastern und 3 Funk-Zwi-
schensteckern zeigen beispielhaft die Bilder ! bis $.
Die Bilder % und & verdeutlichen das Ergebnis.
V5000_581_01.book Seite 9 Montag, 16. Juli 2007 2:25 14
Anlernen
Eine Verbindung zwischen zwei Geräten erstellen Sie
durch das Anlernen der Geräte an den Taster mit der
Systemverwaltung.
1 Gehen Sie mit dem Taster der die Systemverwal-
tung hat bzw. übernehmen soll in die unmittelbare
Nähe des anzulernenden Gerätes. Sie sehen dann
direkt die Bestätigung des Anlernens durch die LEDs
bzw. die angeschlossene Last der Geräte.
2 Dreifachklick auf die untere Tastfläche des Tasters
der die Systemverwaltung hat bzw. übernehmen
soll. Die LED im Taster beginnt kurz zu blinken und
geht anschliessend für ca. 30 Sekunden in Dauer-
leuchten über. Innerhalb dieser Zeit können Sie das
andere Gerät anlernen (Wichtig: ein Anlernen funkti-
oniert erst, wenn die LED dauernd leuchtet)
V5000_581_01.book Seite 12 Montag, 16. Juli 2007 2:25 14
Hinweise
|
Wenn Sie an den Taster, der die Systemverwal-
tung hat, weitere Geräte anlernen, leuchtet des-
sen LED während der folgenden
Anlernenvorgänge direkt (kein vorheriges Blinken
mehr).
|
Die Funktionen (z. B. dimmen) der Empfänger
müssen gleich sein.
|
Einige Geräte haben eine zweifarbige LED (rot/
grün). Erfolgreiches Anlernen und Verbinden
zeigt die grüne LED an. Wenn das Gerät noch
nicht angelernt ist oder die Funkverbindung (nach
Betätigung) nicht funktioniert, leuchtet die LED
rot.
11 12
9
