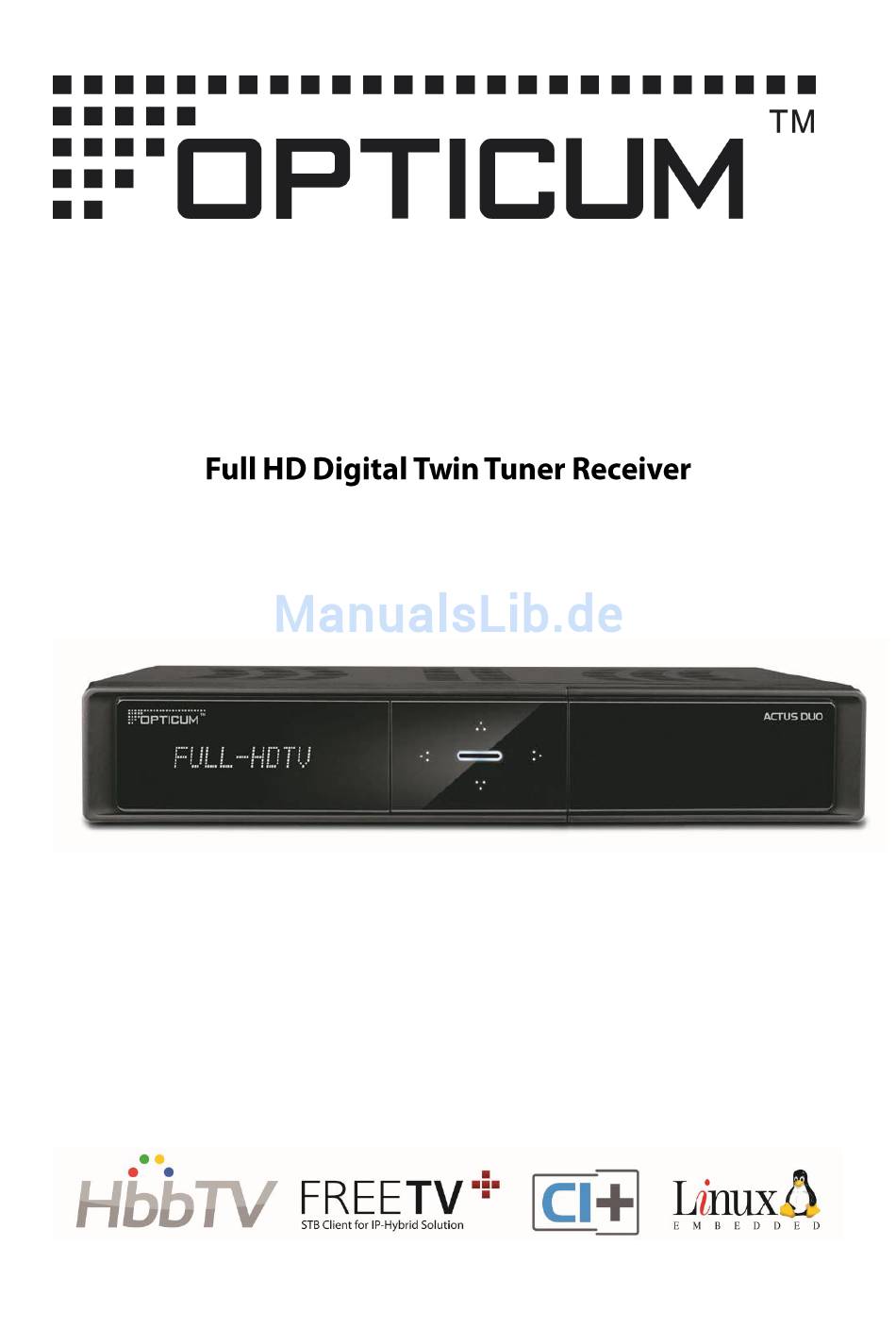

Einleitung Sehr geehrte Kundin, sehr geehrter Kunde, Vielen Dank, dass Sie sich für deinen Satelliten-Receiver von Opticum entschieden haben. Bevor Sie das Gerät anschließen und anschalten, nehmen Sie sich bitte die Zeit, diese Anleitung aufmerksam zu lesen. Diese Anleitung soll Ihnen dabei helfen, die zahlreichen Funktionen optimal zu nutzen.
Dieses Gerät wurde unter der Einhaltung internationaler Sicherheitsstandards gefertigt. Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch. Entfernen Sie auf keinen die obere Abdeckung (oder die Rückwand), dies kann einen elektrischen Schlag verursachen. Es sind keine Teile enthalten, die vom Benutzer gewartet werden können.
Update per USB-Schnittstelle Während eines Updates niemals das USB-Medium aus der USB-Schnittstelle entfernen. Es kann zu einer Betriebsstörung führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsmäßigen Gebrauch entstehen. Die Bedienungsanleitung wird ständig mit neuen Funktionen durch den Hersteller aktualisiert. Alle Spezifikationen sind abhängig von Änderung ohne vorherige Nachricht.
Einfache Aufnahmeprogrammierung aus dem EPG - optional – 1 Watt Stand-by Verbrauch Universal Fernbedienung TV/SAT/ DVD – Die Codes finden Sie auf: www.opticum-gmbh.de Multi-LNB Unterstützung durch DiseqC-Steuerung Version 1.0, 1.1, 1.2 und USALS Hochauflösendes OSD Oberfläche ...
Überprüfen Sie die Lieferung auf Ihre Vollständigkeit, bevor Sie das Gerät in Betrieb nehmen. Bedienungsanleitung Fernbedienung 2 x AAA Batterien Stromanschlusskabel Durchschleifkabel Strom-Anschlusskabel ACHTUNG: Kontaktieren Sie Ihren Verkäufer, wenn eines dieser Zubehörteile fehlt. Optional im Handel erhältlich: Opticum HDMI Kabel AX180 und Opticum Wifi Stick.
Gerätebeschreibung POWER Taste : um Ein-/ ausschalten (Standby / Betrieb) CH ▼ / ▲ : Im TV Modus Programme wechseln, im Menü Modus zum navigieren im Menü Vol ◄ / ► : Im TV/ Radio Modus Lautstärke einzustellen, im Menü Modus zum navigieren im Menü Sensor : Infrarotempfänger für die Fernbedienung VFD Display : Programmnamen und Informationen werden im VFD Display angezeigt USB (Vorderseite) : USB- Anschluss...
Zwei (Twin) Tuner können in verschiedenen Kombinationen eingebaut bzw. gekauft werden. Für die professionelle Installation eines anderen Tuners, schreiben Sie bitte eine E-Mail an: service@opticum-gmbh.de 1. VCR SCART : Anschluss für Videorekorder oder DVD-Player/Rekorder 2. TV SCART : Anschluss für TV-Gerät 3.
Seite 11
DVB-S2 + S2 Tuner, Satellit (optional) [ TUNER 1 ] links 1. LNB IN (Eingang) Eingang für Tuner 1 2. LNB OUT (Ausgang) Ausgang für Tuner 1. Bei Durchschleifbetrieb (loop- through) zum Tuner 2 (LNB IN – Eingang). Weiterer Receiver kann angeschlossen werden [ TUNER 2 ] rechts 3.
Seite 12
DCB-S2 + T(T2) Tuner, Satellit + Terrestrisch (optional) [ TUNER 1 ] links 1. LNB IN (Eingang) Eingang für Tuner 1 LNB OUT (Ausgang) Ausgang für Tuner 1. Weiterer Receiver kann angeschlossen werden. [ TUNER 2 ] rechts 1. ANT IN (Eingang) Eingang für Tuner 2 LOOP OUT (Ausgang) Ausgang für Tuner 2.
1. POWER : SAT-Receiver Ein- / Ausschalten 2. MUTE : Ton Ein- / Ausschalten 3. UNIVERSAL-Tasten a. TV : Wechseln zur TV-Fernbedienung b. STB : Wechseln zur SAT-Receiver-Fernbedienung c. DVD : Wechseln zur DVD-Fernbedienung 4. MODUS a. V.Format : Video-Format Umschaltung (4:3 / 16:9) b.
Seite 14
6. Farbige Tasten : Lesezeichen (Bookmark) setzen/entfernen. Diverse Funktionen im Menü. Sortierung in Senderlisten. Vortag im EPG. GRÜN : Sprung zum nächsten Lesezeichen (Bookmark). Diverse Funktionen im Menü. Favoriten anlegen in den Senderlisten. c. GELB : Audio Tonspur einstellen. Diverse Funktionen im Menü. Sendersuche in der Senderliste. BLAU : Optionen in der Senderliste.
Seite 15
15. VOL + und VOL - : Lautstärke einstellen. 16. CH ▲ & CH ▼: Sender auf/ab wechseln (TV/Radio). 17. EPG : Elektronischer Programmführer 18. Wiedergabeliste : Inhalt SATA HDD Festplatte & USB Speicher wird angezeigt. (Playlist) 19. Bild im Bild (PIP) Tasten a.
Anschlussdiagramm(e) - (Geräterückseite) Verbinden Sie den A/C Anschluss des Receivers mit der Steckdose. Verwenden Sie dazu ausschliesslich das mitgelieferte Netzkabel (Strom-Anschlusskabel). Verbinden Sie den Receiver mit dem HDMI Kabel mit der entsprechenden Buchse am TV Gerät. Verbinden Sie den SPDIF Ausgang mit dem entsprechenden Eingang Ihrer Digital Audio Anlage.
HINWEIS : Abhängig von Ihrer vorhandenen A/V Ausstattung gibt es verschiedene Möglichkeiten den Receiver anzuschließen. Wir empfehlen die Verwendung eines HDMI Kabels zum Anschluss Ihres hochauflösenden TV Gerätes. HDMI unterstützt Standard- Erweitertes- und Hochauflösendes Video und Mehrkanalton in einem einzigen Kabel. Es stehen Ihnen verschiedene Möglichkeiten zur Auswahl: ...
Verbinden Sie den TV-SCART Ausgang mit dem SCART Eingang des TV-Gerätes. Verbinden Sie den VCR-SCART Eingang mit dem SCART Ausgang des VCR-Gerätes.
5.1 DVB-S2 + S2 (Satellit + Satellit) Tuner - Optional Anschluss einer SAT-Antenne an beide Tuner mit Loop-through Anschluss jeweils einer SAT-Antenne an jeden Tuner Anschluss mehrerer SAT-Antennen mit Verwendung eines DiSEqC Schalters...
5.2 DVB-T(T2) + T(T2) (Terrestrisch + Terrestrisch) Tuner - Optional Anschluss einer Antenne mit beiden Tunern über das Loop-through Kabel Anschluss zweier Antennen an jeweils einen Tuner 5.3 DVB-C + C (Kabel + Kabel) Tuner - Optional Anschluss des CATV-Kabels an beide Tuner über das Loop-through Kabel ...
5.4 DVB-S2 + T(T2) (Satellit + Terrestrisch) Tuner - Optional Anschluss der Sat-Antenne an „LNB-IN“ des Sat-Tuners Anschluss der Antenne an „ANT IN“ des Antennen-Tuners 5.5 DVB-S2 + C (Satellit + Kabel) Tuner - Optional Anschluss der Sat-Antenne an „LNB-IN“ des Sat-Tuners ...
Funktionsbeschreibungen Sie haben folgende Möglichkeiten um ein Programm auszuwählen: 1.1 mit Pfeiltasten ▲ oder ▼ Mit diesen Tasten können Sie zum nächsten oder vorherigen Programm wechseln. 1.2 mit Kanalliste Aktivieren Sie die Kanalliste mit der OK Taste. ▲ ▼ Sie können dann mit den Pfeiltasten &...
1.3 mit Quick Programmliste Mit der Zehnertastatur wählen Sie die Programmplätze direkt aus. Durch Betätigung der Pfeiltasten (Hoch/Runter) wird im Normalbetrieb eine Programmliste angezeigt. Diese Liste enthält Informationen zur laufenden Sendung, für die bereits EPG* Daten vorliegen. (*EPG = Elektronischer Programmführer) ...
Der elektronische Programmführer liefert Ihnen Informationen über Beginn und Ende einer Sendung, sofern der Sender dies anbietet, erhalten Sie auch detaillierte Informationen zur jeweiligen Sendung. Je nach Sender wird diese Information für mehrere Tage im Voraus übertragen. Sie aktivieren die Anzeige mit der EPG Taste. Mit dieser Taste können Sie auch zwischen der Übersicht über mehrere Sender, sowie der Vorschau über die Sendungen eines Senders umschalten.
Sie können die Lautstärke mit den Tasten VOL+ & VOL- passen Sie die Lautstärke an. Am oberen Rand des Bildschirmes erscheint für 4 Sekunden eine Lautstärke-Anzeige. Die Dauer der Ein- blendung können Sie im Menü einstellen. Sie können die Tonausgabe mit der MUTE- Taste Stumm schalten.
Die GELBE Taste aktiviert das Audio Menü. Hier wählen Sie die gewünschte Sprache, Tonspur sowie eine Lautstärkeanpassung aus. Sprache : Sie können mit den Pfeiltasten ◄ & ► zwischen allen angebotenen Tonspuren des aktuellen Programmes wechseln. In der Einstellung Auto werden die Vorgaben aus dem Spracheinstellungs-Menü...
Wenn das TELETEXT Symbol im OSD-Informationsfenster aktiv ist, können Sie mit der Teletext Taste die Anzeige des Dienstes aktivieren. Mehrmaliges Drücken schaltet die Anzeige transparent, bzw. beendet die Teletext Anzeige. Sie können die gewünschte Teletextseite direkt mit den Zahlentasten anwählen. Mit den Pfeiltasten ▲...
Seite 28
Ist PIP aktiv, können die beiden dargestellten Sender mit der Taste PIP Tausch gegeneinander gewechselt werden. Mit den Tasten ◄ P & P ► können Sie die Position des verkleinerten Bildes verschieben. Durch Betätigen der Taste PIP Senderliste erscheint eine Liste der verfügbaren Sender für das zweite Bild.
PVR Funktionen (persönlicher Videorekorder) - optional - Sie wählen ein Aufnahmemedium durch die folgende Tastenfolge aus: Menü > Konfiguration > Aufnahme Option > Aufnahmemedium. Die Standardeinstellung ist ‘Festplatte’. 1.1 Aufnahmemöglichkeiten Es gibt drei Aufnahmemöglichkeiten: (Sofortaufnahme / zeitgesteuerte Aufnahme / ereignisgesteuerte Aufnahme). ...
Seite 30
Ereignisgesteuerte Aufnahme aus dem EPG : - optional - Im EPG können Sie die Sendung auswählen, die Sie für eine Aufnahme oder Wiedergabe einplanen möchten. Drücken Sie die EPG Taste um das EPG Menü aufzurufen. Wählen Sie die Sendung, die Sie sehen oder aufnehmen möchten, zu der Zeit zu der Sie im EPG angezeigt wird und drücken Sie die OK Taste.
1.2 Aufnahmeeinstellungen ändern - optional - Drücken Sie während einer laufenden Aufnahme während Sie den aufgenommenen Sender sehen die Taste REC . Dadurch erreichen Sie das Menü, dort können Sie die Aufnahme- eigenschaften anpassen. Pause : Wählen Sie Pause und dann OK um den aktuellen Aufnahmevorgang zu pausieren.
Seite 32
Drücken Sie erneut auf die PAUSE Taste , läuft die Bildwiedergabe an dieser Stelle weiter, an der sie pausiert wurde. Wenn Sie während einer Aufnahme die PLAY/ TIMESHIFT Taste drücken, wird Ihnen Aufnahmedauer, sowie die Aufnahmezeit als Zeitbalken dargestellt.
- optional - Sie können das Speichermedium auswählen, welches als temporärer Speicher für die Time-Shift Funktion verwendet werden soll: Menü > Konfiguration > Aufnahme Option > Time-Shift Funktion. Die Standardeinstellung ist ‘Festplatte’. Drücken Sie die PAUSE Taste um das laufende Fernsehprogramm anzuhalten.
Sie können mit dem Receiver etliche Dateitypen und Aufnahmen wiedergeben. Sie können mit der PLAYLIST Taste auf die Dateien zugreifen. In der Wiedergabeliste (Play List) können Sie aufgenommene Sendungen (- optional - ) , Multimedia Filmdateien, MP3 Musikdateien, Bilder suchen und wiedergeben. Mit Hilfe der Pfeiltasten ◄...
Datei Optionen : Durch Drücken der blauen Taste, können Sie folgende Aktionen auswählen: Löschen, Neuer Ordner, Gehe zum Ordner, Kopieren, Umbenennen und Sperren. Es können mehrere Dateien auswählt werden und alle auf einmal gelöscht oder verschoben werden. Löschen : Datei(en) werden gelöscht. Neuer Ordner : Ein neuer Unterordner wird erstellt.
3.4 Fotos Durch Drücken der rechten PFEIL Taste ► in der Auswahl Musik gelangen Sie zur Auswahl Foto. Mit Hilfe der roten Taste und OK, können Sie eine Diashow der ausgewählten Bilder beginnen. Mit der EXIT Taste beenden Sie die Diashow. Rote Taste : Alle Fotos im Verzeichnis werden wieder- gegeben.
Sie können die Geschwindigkeit des Vorspulvorganges wählen, in dem Sie die Taste mehrfach drücken. Die Vorspulgeschwindigkeit wechselt dann zwischen x2, x4, x8. Wenn Sie bei der Einstellung x8 erneut die Taste drücken, wird die Wiedergabe wieder mit normaler Geschwindigkeit (x1) fortgesetzt.
Hauptmenü (Beschreibung) Um in das Menü zu gelangen, drücken Sie auf die MENU Taste Sie können Untermenüs mit den Pfeiltasten auswählen. Die ausgewählten Untermenüs werden hervorgehoben angezeigt und können durch Drücken der Taste OK ausgewählt werden. Wenn Sie zum vorhergehenden Menü zurückkehren wollen, drücken Sie erneut die MENU Taste.
1.2 Timereinstellungen –optional- Erstellen Sie einen neuen Timereintrag (zeitbasierte Auf- nahme / Wiedergabe) oder ergänzen Sie einen exis- tierenden Eintrag. Erstellen eines neues Timereintrages : Drücken Sie in diesem Menü die grüne Taste und Sie gelangen zum Fenster Timer Einstellung. Hier können Startzeit, -datum, Dauer und der Sender eingeben werden.
Seite 41
Sender löschen : Wählen Sie mit der gelben Taste den Einstellmodus Löschen. Verschieben Sie den Sender wie beschrieben in den mittleren, gesperrten Bereich. Löschen Sie den Sender dann mit der grünen Taste. Sender überspringen : Wählen Sie mit der gelben Taste den Einstellmodus Überspringen.
1.4 Datentransfer Wenn Sie einen Datentransfer ausführen, wird das am USB Anschluss verbundene Speichermedium, zur Ausgabe verwendet. Wenn Sie kein USB Speichermedium am Receiver angeschlossen haben, sind die Menüpunkte im Menü Datentransfer nicht verfügbar. Systemdaten auf USB Speicher übertragen : Diesen Menüpunkt wählen Sie aus, wenn Sie die aktuellen Einstellungen und die Senderdaten auf einem USB Speichermedium sichern möchten.
- optional - 2.1 Aufnahmeoptionen Warnhinweise : Bei ‘Ein’ wird 3 min vor einer Aufnahme ein Hinweis eingeblendet. Aufnahme wird beendet : Status 'Ein' : Durch Drücken der STOP Taste er-scheint eine Sicherheitsabfrage bevor die Aufnahme beendet wird. ...
2.2 Kindersicherung Den Zugriff auf Sender und Programme können Sie mit einem benutzerdefinierten 4-stelligen PIN-Code schützen. zum aufrufen des Menüs wird ebenfalls die Eingabe eines PIN-Codes verlangt. Sie können diesen PIN-Code auch ändern. HINWEIS : Die Werkseinstellung für den PIN-Code lautet ‘0000’...
Programmliste : Stellen Sie ein, ob beim Drücken der PFEIL-Tasten ( ▲ & ▼ ) eine Programm- liste eingeblendet werden soll. Ein : Eine Programmliste wird in das Live Bild eingeblendet. Aus : Diese Tasten haben die gleiche Funktion wie die Tasten CH ▲ & CH ▼ . ...
Audiosprache 2 : Stellen Sie eine alternative Sprache für die Tonausgabe ein, falls die Hauptauswahl nicht verfügbar ist. Sollten beide Sprachen nicht zur Verfügung stehen, wird die Standardvorgabe des Senders verwendet. Untertitel : Stellen Sie die gewünschte Sprache für die Untertitel Anzeige ein. ...
Video Ausgabe : In Abhängigkeit der eingestellten Auflösung, können Sie das Ausgabesignal wählen. Bei mehr als 576p(HD) : Die ‘RGB’ Signalausgabe wird deaktiviert. Entscheiden Sie zwischen den Signalen (CVBS, YPbPr, YC). Bei 576i(SD) : Die Signalausgabe ‘YPbPr’ wird deaktiviert. Wählen Sie zwischen den Signalen (CVBS, RGB, YC).
Antenneneinstellung Stellen Sie die Satelliten/Antennen- und LNB Ein- stellungen für den Sendersuchlauf ein. Die Werte, die Sie in diesem Menü eingestellen, werden auf die anderen Suchlaufmenüs übertragen. Satellit : Stellen Sie den Satelliten ein, auf dem Sie einen Suchlauf durchführen wollen.
Positioniereinstellung Satellit : Stellen Sie den Satelliten ein, auf dem Sie einen Suchlauf durchführen wollen. Wählen Sie mit den Tasten linker/rechter ◄ / ► PFEIL den Satelliten aus. Durch Drücken der OK Taste, wird eine Liste mit allen verfügbaren Satelliten dargestellt. Wählen Sie den gewünschten Satelliten aus.
3.3 Programmsuche 3.3.1 Satelliten Suche Auto Such Modus : Satellit : Durch Drücken der OK Taste wählen Sie den Satelliten, den Sie nach Sendern durchsuchen wollen. Tuner : Wählen Sie den Tuner (Tuner 1/ Tuner 2) aus, den Sie konfigurieren möchten. Sollten Sie zuvor als Tuner Verbindung ‘Loop-Through’...
Seite 51
BlindScan: Satellit : Durch Drücken der OK Taste wählen Sie den Satelliten, den Sie nach Sendern durchsuchen wollen. Tuner : Wählen Sie den Tuner (Tuner 1/ Tuner 2) den Sie konfigurieren möchten. Sollten Sie zuvor als Tuner Verbin- dung ‘Loop-Through’ eingestellt haben, wird diese Ein- stellung deaktiviert.
Seite 52
3.3.2 Terrestrische Suche (Optional) Automatische Programmsuche Auswahl : Wählen Sie den Suchmodus. (Alle Programme/ Nur FTA/Nur TV). Antenne 5V : Diese Einstellung wählen Sie, wenn Sie die Versorgungsspannung für eine aktive Antenne einschalten möchten. Starte Suche : Sie starten den Suchlauf mit der OK Taste. ...
3.4 Netzwerkeinstellungen Um den Netzwerkanschluss des Receivers zu nutzen, müssen einige Einstellungen vorgenommen werden. Wenn sowohl der Receiver wie auch ein PC mit dem Netz- werk verbunden sind, so können Sie vom PC auf die Speichermedien des Receivers zugreifen. HINWEIS : Wenn Ihr Router DHCP unterstützt gestaltet sich die Netzwerkeinrichtung wesentlich einfacher.
DynDns (Taste ROT) Möchten Sie Ihren Receiver als Server im Internet betreiben, nehmen hier erforderlichen Einstellungen dafür vor. Die zugehörigen Daten erhalten Sie von Ihrem DDNS Anbieter. Möchten Sie Wireless LAN verwenden, schliessen Sie ein ‘USB Wi-Fi’ Modul an (optional*). Durch Drücken der Taste BLAU werden die Daten des...
3.6 System Information Das Menü zeigt Informationen zur Hardware und Software auf Ihrem Gerät. Wenn Sie eine Anfrage an den Service haben, sollten Sie diese Informationen kennen. 4.1 Rechner Sie aktivieren den Rechner mit der OK-Taste. Die Tasten des Rechners können Sie mit den PFEIL Tasten ( ▲...
CAM Initialisierung Falls Sie andere Verschlüsselungssysteme verwenden möchten, benötigen Sie ein Common Interface, ein Con- ditional Access Modul (CAM) und eine passende Smart Card des Anbieters. Stecken Sie das CAM zusammen mit der SmartCard in den CI Steckplatz. Es erscheint die Meldung ‘CI Initialisierung…’...
Seite 57
Plugin Menü Taste : Mit dieser Taste legen Sie fest, ob das Plugin automatisch beim Einschalten gestartet werden soll, oder manuell gestartet werden soll. Der eingestellte Modus wird im Plugin Menü angezeigt. Taste GRÜN : Mit dieser Taste starten Sie das Plugin. Wenn das Plugin erfolgreich gestartet werden konnte erscheint der Text ‘Gestartet’...
Seite 58
WebZeal ist ein Web-Browser-Plugin um mit dem Receiver im Internet zu surfen. Wenn Ihr Receiver mit dem Internet verbunden ist, können Sie mit diesem Plugin auf Internetdienste zugreifen. Laden Sie die WebZeal Plugin Datei herunter. Speichern Sie die Datei auf Ihren USB Speichermedium Dateiname : ‘WebZeal-201xxxxx.tar.bz’.
4.5 Free TV+ Was ist Free TV+ ? Free TV+ ist eine Erweiterung um freie WEB Medien Angebote auf dem TV-Gerät zu nutzen. Sie können YouTube und andere freie (Premium) Dienste wie Earth-Touch.com oder Dokumentar mit dem HD-Receiver direkt sehen oder heruntergeladen. ...
Seite 60
Kategorie (Category ; gelbe Taste) : Wählen Sie eine bevorzugte Kategorie aus der Liste aus. Service (grüne Taste): Wählen Sie den gewünschten Service aus der Liste aus. Hinweis: Einzelne Dienste können Sie mit der grünen Taste aus dieser Liste entfernen. ...
Fehlerbehebung Problem Lösung Prüfen Sie das Stromanschlusskabel des Receivers auf Beschädigungen. Stellen Sie sicher, dass das Kabel in eine Keine Anzeige auf dem Steckdose eingesteckt ist, die unter Spannung steht. Display des Receivers Vergewissern Sie sich, dass der Hauptschalter auf der Rückseite des Receivers auf 'ON' steht.
