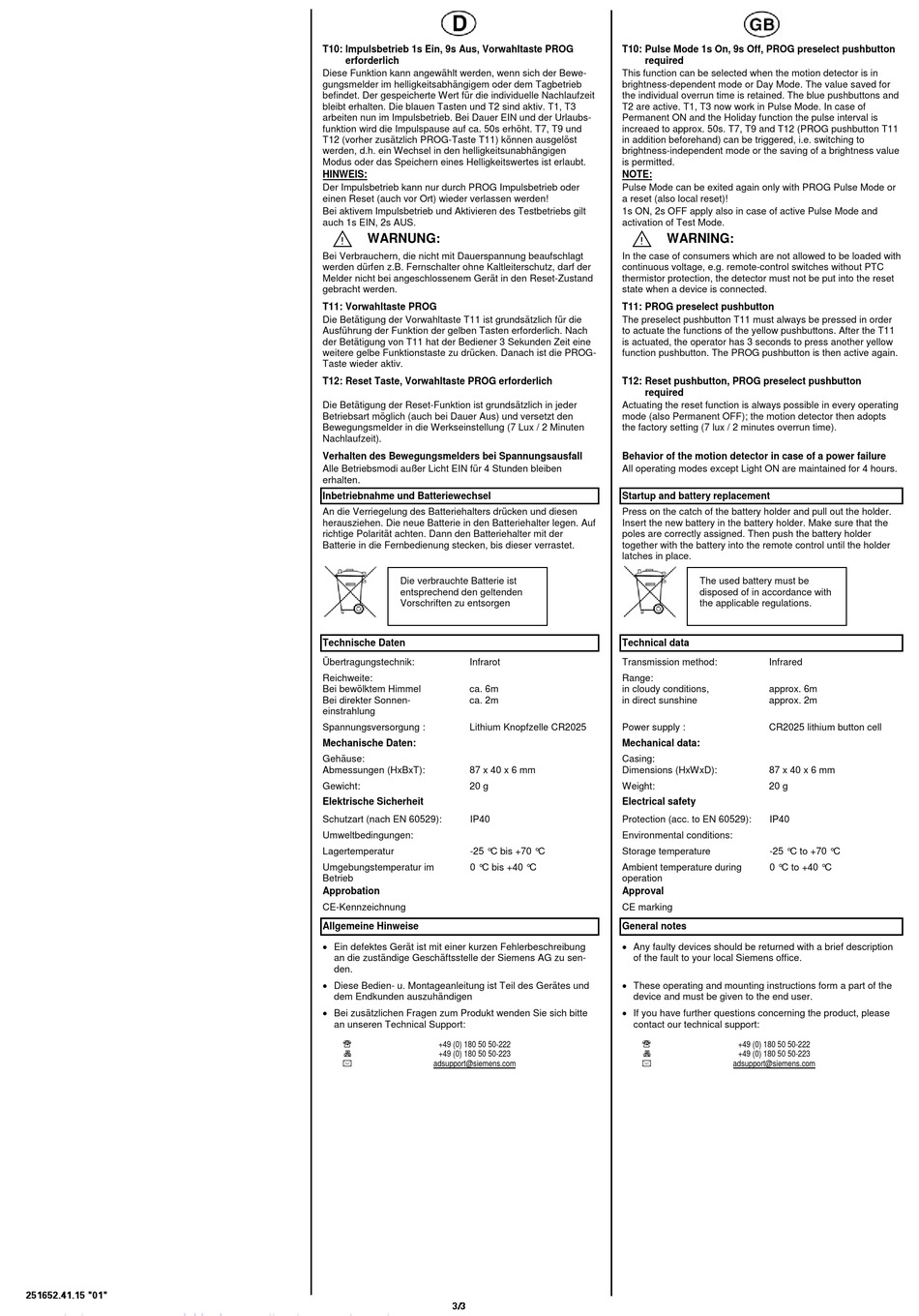

251652.41.15 "01"
T10: Impulsbetrieb 1s Ein, 9s Aus, Vorwahltaste PROG
erforderlich
Diese Funktion kann angewählt werden, wenn sich der Bewe-
gungsmelder im helligkeitsabhängigem oder dem Tagbetrieb
befindet. Der gespeicherte Wert für die individuelle Nachlaufzeit
bleibt erhalten. Die blauen Tasten und T2 sind aktiv. T1, T3
arbeiten nun im Impulsbetrieb. Bei Dauer EIN und der Urlaubs-
funktion wird die Impulspause auf ca. 50s erhöht. T7, T9 und
T12 (vorher zusätzlich PROG-Taste T11) können ausgelöst
werden, d.h. ein Wechsel in den helligkeitsunabhängigen
Modus oder das Speichern eines Helligkeitswertes ist erlaubt.
HINWEIS:
Der Impulsbetrieb kann nur durch PROG Impulsbetrieb oder
einen Reset (auch vor Ort) wieder verlassen werden!
Bei aktivem Impulsbetrieb und Aktivieren des Testbetriebs gilt
auch 1s EIN, 2s AUS.
U
WARNUNG:
Bei Verbrauchern, die nicht mit Dauerspannung beaufschlagt
werden dürfen z.B. Fernschalter ohne Kaltleiterschutz, darf der
Melder nicht bei angeschlossenem Gerät in den Reset-Zustand
gebracht werden.
T11: Vorwahltaste PROG
Die Betätigung der Vorwahltaste T11 ist grundsätzlich für die
Ausführung der Funktion der gelben Tasten erforderlich. Nach
der Betätigung von T11 hat der Bediener 3 Sekunden Zeit eine
weitere gelbe Funktionstaste zu drücken. Danach ist die PROG-
Taste wieder aktiv.
T12: Reset Taste, Vorwahltaste PROG erforderlich
Die Betätigung der Reset-Funktion ist grundsätzlich in jeder
Betriebsart möglich (auch bei Dauer Aus) und versetzt den
Bewegungsmelder in die Werkseinstellung (7 Lux / 2 Minuten
Nachlaufzeit).
Verhalten des Bewegungsmelders bei Spannungsausfall
Alle Betriebsmodi außer Licht EIN für 4 Stunden bleiben
erhalten.
Inbetriebnahme und Batteriewechsel
An die Verriegelung des Batteriehalters drücken und diesen
herausziehen. Die neue Batterie in den Batteriehalter legen. Auf
richtige Polarität achten. Dann den Batteriehalter mit der
Batterie in die Fernbedienung stecken, bis dieser verrastet.
Die verbrauchte Batterie ist
entsprechend den geltenden
Vorschriften zu entsorgen
Technische Daten
Übertragungstechnik:
Infrarot
Reichweite:
Bei bewölktem Himmel
ca. 6m
Bei direkter Sonnen-
ca. 2m
einstrahlung
Spannungsversorgung :
Lithium Knopfzelle CR2025
Mechanische Daten:
Gehäuse:
Abmessungen (HxBxT):
87 x 40 x 6 mm
Gewicht:
20 g
Elektrische Sicherheit
Schutzart (nach EN 60529):
IP40
Umweltbedingungen:
Lagertemperatur
-25 °C bis +70 °C
Umgebungstemperatur im
0 °C bis +40 °C
Betrieb
Approbation
CE-Kennzeichnung
Allgemeine Hinweise
• Ein defektes Gerät ist mit einer kurzen Fehlerbeschreibung
an die zuständige Geschäftsstelle der Siemens AG zu sen-
den.
• Diese Bedien- u. Montageanleitung ist Teil des Gerätes und
dem Endkunden auszuhändigen
• Bei zusätzlichen Fragen zum Produkt wenden Sie sich bitte
an unseren Technical Support:
+49 (0) 180 50 50-222
℡
+49 (0) 180 50 50-223
adsupport@siemens.com
3/3
T10: Pulse Mode 1s On, 9s Off, PROG preselect pushbutton
required
This function can be selected when the motion detector is in
brightness-dependent mode or Day Mode. The value saved for
the individual overrun time is retained. The blue pushbuttons and
T2 are active. T1, T3 now work in Pulse Mode. In case of
Permanent ON and the Holiday function the pulse interval is
increaed to approx. 50s. T7, T9 and T12 (PROG pushbutton T11
in addition beforehand) can be triggered, i.e. switching to
brightness-independent mode or the saving of a brightness value
is permitted.
NOTE:
Pulse Mode can be exited again only with PROG Pulse Mode or
a reset (also local reset)!
1s ON, 2s OFF apply also in case of active Pulse Mode and
activation of Test Mode.
U
WARNING:
In the case of consumers which are not allowed to be loaded with
continuous voltage, e.g. remote-control switches without PTC
thermistor protection, the detector must not be put into the reset
state when a device is connected.
T11: PROG preselect pushbutton
The preselect pushbutton T11 must always be pressed in order
to actuate the functions of the yellow pushbuttons. After the T11
is actuated, the operator has 3 seconds to press another yellow
function pushbutton. The PROG pushbutton is then active again.
T12: Reset pushbutton, PROG preselect pushbutton
required
Actuating the reset function is always possible in every operating
mode (also Permanent OFF); the motion detector then adopts
the factory setting (7 lux / 2 minutes overrun time).
Behavior of the motion detector in case of a power failure
All operating modes except Light ON are maintained for 4 hours.
Startup and battery replacement
Press on the catch of the battery holder and pull out the holder.
Insert the new battery in the battery holder. Make sure that the
poles are correctly assigned. Then push the battery holder
together with the battery into the remote control until the holder
latches in place.
The used battery must be
disposed of in accordance with
the applicable regulations.
Technical data
Transmission method:
Infrared
Range:
in cloudy conditions,
approx. 6m
in direct sunshine
approx. 2m
Power supply :
CR2025 lithium button cell
Mechanical data:
Casing:
Dimensions (HxWxD):
87 x 40 x 6 mm
Weight:
20 g
Electrical safety
Protection (acc. to EN 60529):
IP40
Environmental conditions:
Storage temperature
-25 °C to +70 °C
Ambient temperature during
0 °C to +40 °C
operation
Approval
CE marking
General notes
• Any faulty devices should be returned with a brief description
of the fault to your local Siemens office.
• These operating and mounting instructions form a part of the
device and must be given to the end user.
• If you have further questions concerning the product, please
contact our technical support:
+49 (0) 180 50 50-222
℡
+49 (0) 180 50 50-223
adsupport@siemens.com
