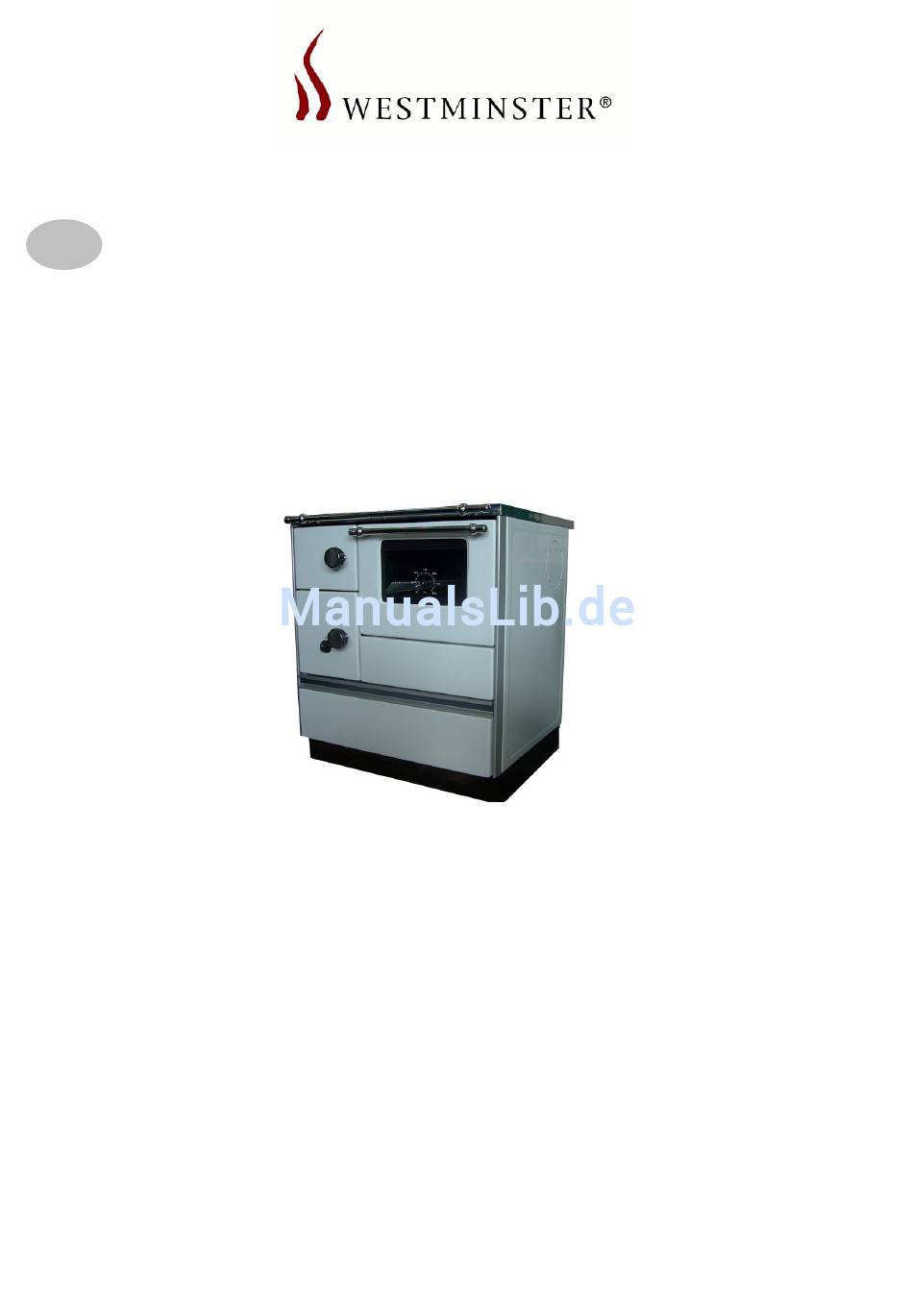

- Seite 1 Aufstell- und Bedienungsanleitung Festbrennstoffherd K 176 A 70 K 176 A 90...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ............2 Sicherheitshinweise ............3 Vor dem Gebrauch............5 Technik im Überblick ..........6 Geräteaufbau........... 6 Technische Daten ..........8 Installation ............8 Vorschriften ............ 8 Aufstellräume........... 8 Sicherheitsabstände..........9 Schornsteinanschluss..........9 Behebung von Störungen ......... 10 Bedienung............11 Bedienungen an der Fülltür........ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise 1. Die Geräte sind nach EN 12815 geprüft (Typschild). 2. Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feuerungs- verordnung (FeuVO), die jeweiligen Länderbauordnungen sowie DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und DIN EN 15287 zu beachten. Zur einwandfreien Funktion Ih- res Gerätes muss der Schornstein, an den sie das Gerät anschließen wollen, in einwand- freiem Zustand sein. - Seite 4 Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kontrolle in Be- trieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte sauber sein. 16. Nach jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der Abgasrohre erfolgen.
-
Seite 5: Vor Dem Gebrauch
Vor dem Gebrauch • Benutzen Sie nur die empfohlenen Brennstoffe. Es ist die 1.BlmSchV (Bundesimmissions- schutzverordnung) hinsichtlich der zugelassenen Brennstoffe zu beachten. • Der erforderliche Förderdruck sollte bei der normalen Betriebsbelastung 12 Pa betragen. Bei einem Förderdruck über 15 Pa sollte eine Drosselklappe eingebaut werden. •... -
Seite 6: Technik Im Überblick
Technik im Überblick Geräteaufbau Festbrennstoffherd K 176 A Bild 1a Fülltür / Heiztür Aschentür Verbrennungsluftregler Brennstoffwagen Rauchrohranschluss seitlich Backofentür mit Doppelverglasung Schutzdeckel zur Reinigungsöffnung (isoliert) - Seite 7 Festbrennstoffherd K 176 A / 90 Bild 1b Fülltür / Heiztür Aschentür Verbrennungsluftregler Brennstoffwagen Rauchrohranschluss seitlich Backofentür mit Doppelverglasung Schutzdeckel zur Reinigungsöffnung (isoliert)
-
Seite 8: Technische Daten
Technische Daten K 176 A 90 K 176 A 70 Nennwärmeleistung 5,4 / 6,4 Abgasmassenstrom Scheitholz / Braunkohlenbriketts 290 / 325 Abgasstutzentemperatur ° C Scheitholz / Braunkohlenbriketts erforderlicher Förderdruck 8,10 / 7,80 -Gehalt Scheitholz / Braunkohlenbriketts Herdabmessungen (B x T x H) mm... -
Seite 9: Sicherheitsabstände
Sicherheitsabstände Rund um den Herd ist genügend Abstand zu brennbaren Gegenständen (Holzverkleidung, Mö- bel, Vorhänge und dgl.) einzuhalten. Stellwände hinter dem Gerät dürfen nicht aus brennbaren Baustoffen hergestellt oder mit brennbaren Baustoffen verkleidet sein, wenn ein Abstand von 20 cm unterschritten wird. Der Seitenabstand zu brennbaren Baustoffen oder Möbelteilen aus Holz oder Kunststoff muss ebenfalls mindestens 20 cm auf der Bratrohrseite, und 30 cm auf der Feuerraumseite betra- gen. -
Seite 10: Behebung Von Störungen
Behebung von Störungen STÖRUNG URSACHE LÖSUNG Geruchsbildung Austrocknung der Den Ofen entsprechend der Bedienungsanleitung angewendeten mehrere Stunden in Kleinstellung betreiben, danach Schutzfarbe. Ver- für mehrere Stunden auf maximaler Leistung heizen. dampfung von Ölres- Zu geringe Wär- Geräteleistung zu Lassen Sie Ihren Wärmebedarf vom Fachmann kon- meabgabe klein gewählt. -
Seite 11: Bedienung
Bedienung Bedienungen an der Fülltür Im Falle der Überhitzung des Handgriffes an der Fülltür ist das Öffnen und Schließen mit dem Bedienungsgriff aus dem Zubehör (Bild 3, Position 8) möglich. Bild 3 Luftregulierung 3.2.1 Primärluft Die Verbrennungsluft wird durch den Primärluftregler an der Aschentür (Bild 4, Position 9) reguliert. -
Seite 12: Anheizklappe
Anheizklappe Die Betätigung der Anheizklappe erfolgt mit dem Knopf (Bild 6, Position 11) über der Backofentür. Sie dient zur Verkürzung der Rauchgaswege beim Anheizen. Die An- heizklappe nur in der Anheizphase öffnen. Eine im Heizbe- trieb geöffnete Anheizklappe führt zur Überhitzung des Herdes und damit zu Schäden an den Herdteilen. -
Seite 13: Inbetriebnahme
Inbetriebnahme Vor der ersten Feuerung sind alle emaillierten Flächen mit einem weichen trockenen Lappen abzuwischen, damit die Bildung von Flecken verhindert wird. Nachdem Sie sich mit der Bedienung des Herdes vertraut gemacht haben, kann nun die erste Inbetriebnahme erfolgen. Öffnen Sie während des ersten Heizens aber das Fenster, da der aufgetragene Korrosionsschutz für kurze Zeit eine zwar unangenehme aber unbedenkliche Rauch- bzw. -
Seite 14: Kochen
Das verwendete Holz muss trocken sein (Restfeuchte < 20%). Dies ist in der Regel der Fall, wenn es zwei Jahre trocken und gut belüftet gelagert wurde. Feuchtes Holz besitzt einen geringen Heizwert und führt vermehrt zu Russablagerung in den Heizgaszügen und im Schornstein sowie zu erhöhten Emissionen. Oberflächenbehandeltes Holz (lackiert, beschichtet, furniert, imprägniert), Spanplattenholz, Ab- fälle jeder Art (Verpackungsmüll), Kunststoffe, Zeitungen, Gummi, Leder, Textilien, usw. -
Seite 15: Wartung Und Pflege
Wartung und Pflege Regelmäßige Wartung und Pflege wie z.B. die Reinigung des Herdes, der Heizgaszüge, des Verbindungsstücks und des Schornsteins sind für die Betriebssicherheit, Wirtschaftlichkeit und Werterhaltung des Herdes besonders wichtig. Die Instandhaltung der emaillierten Flächen des Herdes wird nur in kaltem Zustand empfohlen. Emailteile mit klarem Wasser, weichem Lappen und in bestimmten Fällen auch mit Seifenschaum reinigen. -
Seite 16: Allgemeine Anmerkungen
1- bis 2-mal wöchentlich ist der Rost zu reinigen. Sind die Luftschlitze durch Schlacke, Verkrus- tungen oder sonstige Verbrennungsrückstände stark verstopft, muss der Rost ganz herausge- nommen und gesäubert werden. Allgemeine Anmerkungen Wenn die Empfehlungen der Aufstellungs- und Bedienungsanleitung eingehalten werden, stellt der Herd ein sicheres Haushaltgerät dar. -
Seite 17: Abmessungen Für Den Herdanschluss
Abmessungen für den Herdanschluss K 176 A 70 Bild 8 K 176 A 90 Bild 9... -
Seite 18: Konformitätserklärung
WESTMINSTER, Gutenbergstr. 25, D-85748 Garching, Deutschland Produktbezeichnung: Festbrennstoffherd Typ: K 176 A 70, K 176 A 90 K 176 F/A, K 176 F/A 90 Die bezeichneten Produkte stimmen mit den Vorschriften folgender europäischer Richtlinien überein: 89/106/EG: Bauprodukten-Richtlinie Der Nachweis erfolgt nach DIN EN 12815 durch den Prüfbericht Nr. RRF- 15 09 1980 der staatlich akkreditierten Rhein-Ruhr Feuerstätten Prüfstelle (notified body number 1625) vom 06.04.2009. -
Seite 19: Garantiebedingungen
Wir übernehmen Garantieverpflichtungen nur für solche Geräte, die nachweislich von einem zugelassenen Installa- teur bzw. anerkannten Fachmann angeschlossen und einreguliert worden sind. Mängelrüge: Beanstandungen an der gelieferten Ware wegen offensichtlicher Mängel haben spätestens innerhalb von 14 Tagen nach Empfang der Ware schriftlich zu erfolgen. Soweit bis jetzt verarbeitetes Rohmaterial nicht mehr zu beschaffen ist, sind wir berechtigt, Austauschstoffe zu verwenden. -
Seite 20: Garantiekarte
Transportschäden werden nur dann anerkannt und beseitigt, wenn eine Schadensaufnahme des Spediteurs oder eine bahnamtliche Bescheinigung vorliegt, oder wenn unverzüglich glaubhaft nachgewiesen wird, dass die Verur- sachung bei WAMSLER liegt. Auch nach Beendigung der Garantiezeit steht Ihnen unsere Kundendienstorganisation auf Wunsch gerne zur Ver- fügung.
