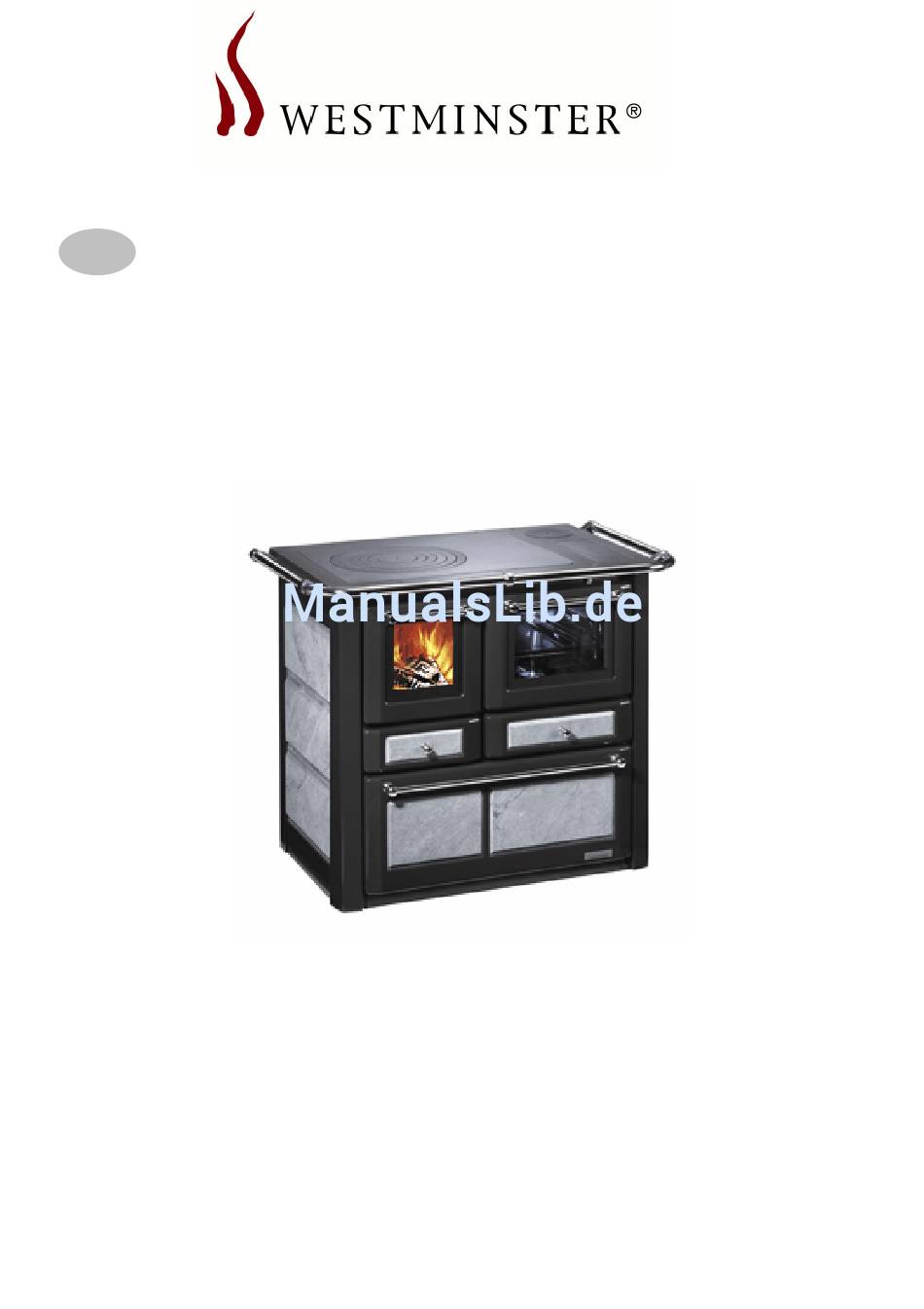

- Seite 1 Aufstell- und Bedienungsanleitung Festbrennstoffherd K 185 F / A...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......................2 Sicherheitshinweise...................... 3 1. Installation ......................... 5 Vorschriften und Normen................5 Vorbereitung....................5 Aufstellung ...................... 6 1.3.1 Fußbodenschutz..................6 1.3.2 Sicherheitsabstände ................6 1.3.3 Maßzeichnungen ................... 7 Anschlüsse...................... 7 1.4.1 Montage der Herdstangen ..............8 1.4.2 Abdeckhaube (Sonderzubehör) ............8 Schornsteinanschluss.................. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Die Geräte sind nach EN 12815 als Zeitbrandfeuerstätte typgeprüft. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren natio- nalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. - Seite 4 15 Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und Jugendliche, Ältere Menschen und Tiere auf diese Gefahren aufmerksam, und hal- ten sie sie während des Heizbetriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug.
-
Seite 5: Installation
1. Installation 1.1 Vorschriften und Normen Für die Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren natio- • nalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. -
Seite 6: Aufstellung
1.3 Aufstellung Am Aufstellort ist folgendes zu beachten: Die Tragfähigkeit des Fußbodens muss für das Gewicht des Gerätes ausreichen. • Wenn das bestehende Gebäude diese Anforderung nicht erfüllt, sind geeignete Maßnahmen zu treffen (z.B. Lastverteilungsplatte). Fußboden, der für die Wärmeabstrahlung geeignet ist und das Gebäude gegen •... -
Seite 7: Maßzeichnungen
1.3.3 Maßzeichnungen Bild 2 (Draufsicht) Bild 3 (Rückansicht) Von der hinteren Kante des Herdrahmens Vom Fußboden bis Mitte Abgasstutzen bis Mitte Abgasstutzen oben 117 mm. hinten 702 mm. Von der seitlichen Kante des Herdrahmens Vom Herdrahmen seitlich bis Mitte Ab- bis Mitte Abgasstutzen oben 110 mm. -
Seite 8: Montage Der Herdstangen
ABGASSTUTZENMONTAGE Das Gerät ist für die Montage des Stutzens nach oben vorbereitet. Der Anschluss kann aber auch nach hinten erfolgen. Montage des Abgasstutzens oben Den Stutzen auf die Platte legen und mit den Rauchabgasstutzen • mitgelieferten Schrauben und Muttern befestigen (siehe Bild 4). -
Seite 9: Schornsteinanschluss
Schornsteinanschluss ACHTUNG: Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirksschorn- steinfegermeister zu Rate zu ziehen! Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein. Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungs- stück zwischen Herd und Schornstein soll den gleichen Querschnitt haben wie der Rohrstutzen am Herd. -
Seite 10: Verbrennungsluftbedarf
1.6 Verbrennungsluftbedarf Das Gerät muss ausreichend Verbrennungsluft über einen Außenlufteinlass oder • aus dem Aufstellungsraum selbst erhalten, um einen einwandfreien Betrieb zu ga- rantieren. Der Lufteinlass von außen muss folgenden Anforderungen entsprechen: • a) Er muss einen freien Gesamtquerschnitt von mindestens 150 cm² besitzen; b) Er muss direkt mit dem Installationsraum in Verbindung stehen;... -
Seite 11: Technische Daten
1.7 Technische Daten Beschreibung K 185 F / A Breite Tiefe Höhe Gewicht: Stahl / Keramik / Naturstein 140 / 150 / 164 Durchmesser Abgasstutzen Nennwärmeleistung CO-Emission Nennwärmeleistung mg/Nm³ 1500 / 1500 (bezogen auf 13% Sauerstoff) Wirkungsgrad 76,7 / 73,2... -
Seite 12: Gebrauch
2. Gebrauch 2.1 Wichtige Hinweise Den Inhalt dieses Teils auch aufmerksam lesen, denn er liefert wichtige Hinweise • und Anweisungen zur Sicherheit, zum Gebrauch und zur Wartung des Produktes. Bewahren Sie diese Anleitung bitte auf, um bei Bedarf darin nachzulesen. Das Gerät darf nur für den Zweck, für den es entworfen wurde, verwendet werden. -
Seite 13: Brennstoff
2.2 Brennstoff Ein raucharmer und störungsfreier Betrieb des Herdes sind nur gewährleistet, wenn keine anderen als die nachstehenden aufgeführten Brennstoffe verwendet werden. Verwenden Sie nur naturbelassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20% und Braunkohlenbriketts. Verboten ist die Benutzung von anderen festen Brennstoffen als Holz wie z.B.: Stroh, Mais, Kernen, Tannenzapfen, Pellets usw. -
Seite 14: Einfüllen Des Brennstoffes

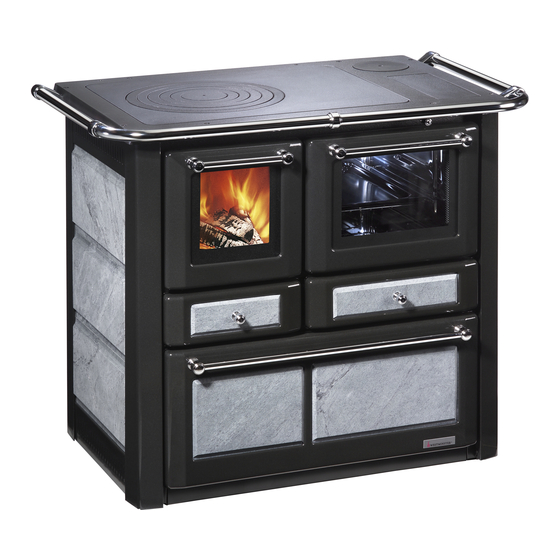

Das Gerät ist ein Festbrennstoffherd, das gemäß der Norm EN 12815 • gebaut ist. Die Verkleidung besteht aus emailliertem Stahl, die Feuerungstür sowie die Backofentür sind mit Panoramaglas ausgestattet, durch welches das Feuer so- wie das Backgut im Backofen zu sehen sind. Bei der Standardausführung befindet sich der Rauchrohrabgang oben an der hinteren rechten Ecke, während bei den „linken“... -
Seite 15: Nachfüllen - Wiederanzünden Mit Glut
Nach erfolgtem Anzünden, wenn das Feuer mit der abnehmenden Phase • beginnt, einige größere Holzscheite als die beim Anzünden verwendeten auf das Feuer legen und dies nach und nach wiederholen, bis die stündliche Ladung er- reicht ist, die in der Tabelle „Technische Daten“ angegeben ist. Bei Erreichen des normalen Betriebes die Primärluft- und Sekundärluftregler wie in Abschnitt „EIN- STELLUNGEN“... -
Seite 16: Zubehörlagerfach
Es ist darauf zu achten, dass der Aschenkasten immer bis zum Anschlag • eingeschoben wird. 2.3.7 Zubehörlagerfach Dieses Lagerfach befindet sich im unte- Bild 10 ren Teil des Herdes und ist groß genug, um die für den Betrieb notwendigen Zu- behörteile zu lagern (Bild 10). -
Seite 17: Kochen Auf Der Herdplatte
2.3.10 Anheizklappe Ein weiteres Bedienungselement ist die An- heizklappe, die sich unter der Platte im Be- reich der Abgaswege befindet. Diese Vorrich- tung wird durch einen Hebel bedient, der sich zwischen dem Herdrahmen und der Herdstange befindet (Bild 13). Betätigungshebel bis zum Anschlag nach vorne gezogen = Anheizklappe ist geschlos- sen (Backen, Braten). -
Seite 18: Zugelassene Brennstoffart
Gebrauchs kann die Intensität des Feuers durch Betätigung des Primärluftreglers und des Sekundärluftreglers reguliert werden. Die unten stehenden Regulierpositionen beziehen sich auf den Zustand, wenn das • Gerät schon gut brennt, und sind als Richtschnur anzusehen. ZUGELASSENE BRENNSTOFFART K 185 F / A Scheitholz Braunkohlebriketts EINSTELLUNGEN NENNWÄRMELEISTUNG Anheizen... -
Seite 19: Wartung Und Reinigung
Wartung und Reinigung WICHTIGE HINWEISE Das Gerät muss auf Raumtemperatur abgekühlt sein, bevor Wartungs- oder Reini- • gungsarbeiten vorgenommen werden können. Falls ein Stromanschluss vorhanden ist, muss das Gerät vor jeder Wartungsarbeit • vom Netz genommen werden. Überprüfungen zur Sicherheit des Gerätezustandes sollten ausschließlich durch •... -
Seite 20: Außerordentliche Wartung
Reinigung der inneren Abgaswege Mindestens einmal im Jahr oder wenn notwendig (abhängig von Gebrauch und • Brennstoff) Die innere Reinigung ist ausschließlich • bei kaltem Gerät durchzuführen Herdplatte, evtl. Wasserschiff, Abdeck- • platte, Backfach und Bodenplatte im Backfach entfernen (Bild 15). Danach er- reicht man alle Rauchgaswege und ist in der Lage, die abgelagerten Rückstände zu entfernen. -
Seite 21: Behebung Von Störungen
3.4 Behebung von Störungen STÖRUNG URSACHE LÖSUNG Glasscheibe der Zu geringer Schornsteinzug Kontrollieren, ob das Verbindungs- Feuerraumtür ver- < 10 Pa / > 18 Pa stück verstopft ist. rußt, und/oder der Anschluss verändern: Höherer Zug Feuerraum wird durch geeignete Drosselklappe schmutzig und oder die Dämmung verbessern. -
Seite 22: Konformitätserklärung
WESTMINSTER (Wamsler Haus- und Küchentechnik GmbH), Gutenbergstr. 25, 85748 Garching, Deutschland Produktbezeichnung: Festbrennstoffherd Typ: K 185 F / A Die bezeichneten Produkte stimmen mit den Vorschriften folgender europäischer Richt- linien überein: 89/106/EG: Bauprodukten-Richtlinie Der Nachweis erfolgt nach EN 12815:2001/A2:2004/AC:2007 gemäß Anhang ZA, durch den Prüfbericht Nr. - Seite 23 5 Typschild Eine Kopie vom Typenschild des Gerätes finden Sie auf der letzten Seite der Bedie- nungsanleitung.
-
Seite 24: Garantiebedingungen
Wir übernehmen Garantieverpflichtungen nur für solche Geräte, die nach- weislich von einem zugelassenen Installateur bzw. anerkannten Fachmann angeschlos- sen und einreguliert worden sind. Mängelrüge: Beanstandungen an der gelieferten Ware wegen offensichtlicher Mängel haben spätes- tens innerhalb von 14 Tagen nach Empfang der Ware schriftlich zu erfolgen. Soweit bis jetzt verarbeitetes Rohmaterial nicht mehr zu beschaffen ist, sind wir berechtigt, Aus- tauschstoffe zu verwenden. - Seite 25 Die Garantiefrist wird durch die Instandsetzung oder Ersatzlieferung we- der erneuert, noch verlängert. Die Garantiefrist für später eingebaute Teile endet mit der Gerätegarantie. Bei Fehlschlägen der Nachbesserung sind wir bereit, auf Wunsch des Käufers bis 6 Monate ab Lieferdatum des zunächst gelieferten Kaufgegenstandes kostenfrei Ersatz zu liefern, den Kaufpreis herabzusetzen oder den Kaufgegenstand zurück- zunehmen.
-
Seite 26: Garantiekarte
Garantiekarte Gemäß den umseitigen Bedingungen leisten wir folgende Garantie: 2 Jahre Gerätegarantie allgemein für die einwandfreie Funktion der Geräte. Schäden an Glas, Ceran, Emaille, Speckstein, Keramik und Lack werden nur dann von unserer Garantie erfasst, wenn sie innerhalb von 14 Tagen nach Lieferdatum der Gerä- te unserem Kundendienst gemeldet werden. - Seite 28 Haus – und Küchentechnik GmbH Gutenbergstr. 25 D – 85748 Garching bei München 90003030 R=2 Telefon +49 (0)89 32084-0, Telefax +49 (0)89 32084-294 Ausgabe 12.2011 www.wamsler.eu...
