INSTALLATIEVOORSCHRIFT
Instellingen restrictieschuif en
luchtinlaatgeleider
±0.5
37 Om een goede werking van
±0.5
32
26 ±0.5
het toestel te waarborgen
dient men enkele handelingen
te verrichten zodat het toestel
optimaal wordt afgesteld op het
klantspecifieke pijpensysteem.
38c-1083
42 ±0.5

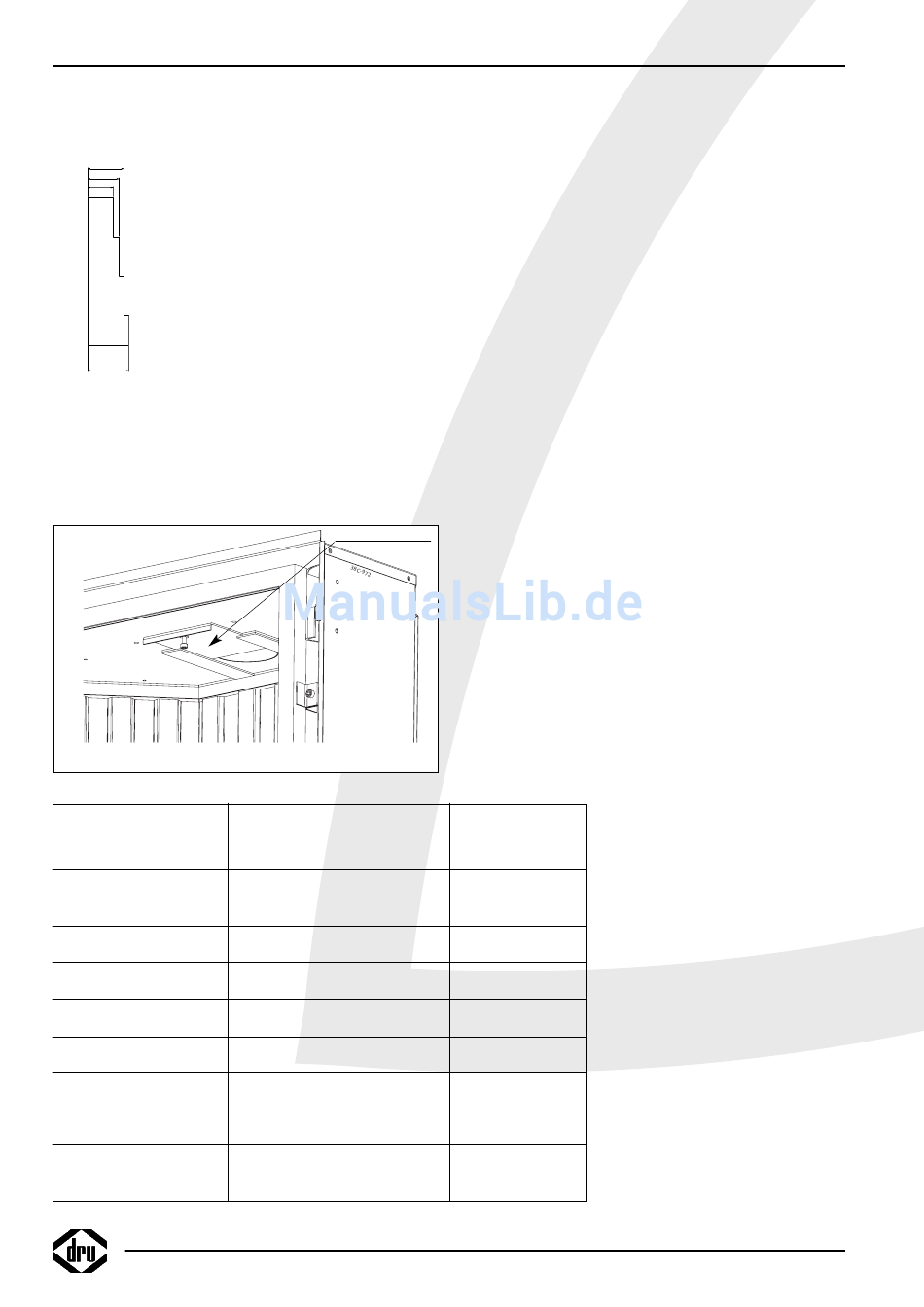

fig. 5
Restrictieschuif instellen.
De restrictieschuif wordt los meegeleverd en moet in het
toestel worden geplaatst zoals aangegeven in fig. 6.
G20/G25
8 t/m 12 mtr
verticaal + dakdoorvoer
5 t/m 7 mtr
verticaal + dakdoorvoer
3 t/m 4 mtr
verticaal + dakdoorvoer
1 t/m 2 mtr
verticaal + dakdoorvoer
1 mtr verticaal +
muurdoorvoer
1 mtr verticaal +
1 t/m 3 mtr
horizontaal +
muurdoorvoer
0.5 mtr verticaal +
2 mtr horizontaal +
muurdoorvoer
Restrictieschuif
fig. 6
Luchtinlaat Restrictie
geleider schuif
JA JA
JA JA
JA JA
JA JA
JA NEE
NEE NEE
NEE NEE
Met behulp van de bijgeleverde afstelmal (fig. 5) kan de
schuif op de juiste maat afgesteld worden. Na het afstellen
kan de restrictieschuif vastgezet worden met de inbusbout.
Het afstellen moet gebeuren volgens de gegevens in de
tabel.
In een aantal gevallen dient u de luchtinlaat geleider te
verwijderen.
Ga hier bij als volgt te werk (fig. 7).
Pak strip 1 en de vermiculiet bakken (2+3) uit het toestel.
Verwijder de luchtinlaat geleiders en draai de parkers weer
terug op hun plaats.
Plaats de bakken vermiculiet (2+3) en de strip (1) weer
terug in het toestel.
Let op dat de maximale horizontale lengte niet
wordt overschreden.
In figuur 4 is geïllustreerd hoe de totale lengten moeten
worden berekend.

Aansluiting van de gastoevoer

Het toestel wordt standaard geleverd met een 40 cm lange
flexibele RVS gasaansluiting met nippel G3/8" om een
snelle en eenvoudige installatie mogelijk te maken. Gebruik
in de toevoerleiding een gekeurde aansluitkraan met
koppeling (voor België moet deze B.G.V. gekeurd zijn).
Verder geldt:
• Ontlucht de toevoerleiding voordat het toestel wordt
vastgekoppeld.
• De bedieningskraan mag niet verdraaid worden bij het
aansluiten aan de gastoevoerleiding.
• Vermijd spanningen op de bedieningskraan en leidingen.
• Controleer de aansluitingen op gasdichtheid.
Afstand
restrictieschuif
26 mm
32 mm
37 mm
42 mm
OPEN
OPEN
OPEN
6
