Wieland SNO 4083KM Betriebsanleitung

Betriebsanleitung
(Original-Betriebsanleitung)
SNO 4083KM
SI CHER HEIT SB ESTIM MU NGE N
• Die Montage, Inbetriebnahme, Änderung und Nachrüstung
darf nur von einer Elektrofachkraft ausgeführt werden!
• Schalten Sie das Gerät/ die Anlage vor Beginn der Arbeiten
spannungsfrei! Bei Installations- und Anlagenfehlern kann
bei nicht galvanisch getrennten Geräten auf dem Steuer-
kreis Netzpotential anliegen!
• Beachten Sie für die Installation der Geräte die Sicherheits-
vorschriften der Elektrotechnik und der Berufsgenossen-
schaft.
• Durch Öffnen des Gehäuses oder sonstige Manipulation
erlischt jegliche Gewährleistung.
• Bei unsachgemäßen Gebrauch oder nicht bestimmungsge-
mäßer Verwendung darf das Gerät nicht mehr verwendet
werden und es erlischt jeglicher Gewährleistungsanspruch.
Nicht zulässige Einwirkungen können sein: starke mechani-
sche Belastung des Gerätes, wie sie z.B. beim Herunterfal-
len auftritt, Spannungen, Ströme, Temperaturen, Feuchtig-
keit außerhalb der Spezifikation.
• Bitte überprüfen Sie gemäß der geltenden Vorschriften bei
Erstinbetriebnahme Ihrer Maschine/ Anlage immer alle
Sicherheitsfunktionen und beachten Sie die vorgegebenen
Prüfzyklen für Sicherheitseinrichtungen.
• Führen Sie vor Beginn der Installation/ Montage oder
Demontage folgende Sicherheitsmaßnahmen durch:
1. Schalten Sie das Gerät/ die Anlage vor Beginn der Arbei-
ten spannungsfrei!
2. Sichern Sie die Maschine/ Anlage gegen Wiedereinschal-
ten!
3. Stellen Sie die Spannungsfreiheit fest!
4. Erden Sie die Phasen und schließen Sie diese kurz!
5. Decken und schranken Sie benachbarte, unter Spannung
stehende Teile ab!
6. Der Einbau der Geräte muss in einem Schaltschrank mit
einer Schutzart von mindestens IP54 erfolgen.
• Eingeschränkter Berührungsschutz!
- Schutzart nach EN 60529: IP 20.
- Fingersicher nach EN 50247.
Doc. # BA000773 – 10/2011 (Rev. D)
Wieland Electric GmbH
Brennerstraße 10-14
D-96052 Bamberg
Tel. +49 (0) 951 / 9324 -0
Fax +49 (0) 951 / 9324 -198
www.wieland-electric.com
Basisgerät für Not-Aus- und Schutztür-Anwendungen
• Basisgerät nach EN 60204-1:2007 und EN ISO 13849-1:2007 für ein- oder zweikana-
lige Not-Aus-Überwachung.
• PL e / Kategorie 4 nach EN ISO 13849-1:2007
• SILCL 3 nach DIN EN 62061:2005
• Stop-Kategorie 0 gemäß EN 60204-1
• Manueller oder automatischer Start
• Mit / ohne Querschlusserkennung
• Rückführkreis zur Überwachung externer Schütze
• Drei Freigabestrompfade, ein Meldestrompfad
• Auswerteeinheit für BWS Typ 4 gemäß EN 61496-1
• Einsatz nach EN 81-1 und EN 50156-1
• Zur Nachschaltung an eine Schaltmatte gemäß EN 1760-.1
Geräteausführungen
R1.188.3580.0—SNO 4083KM-A DC 24 V mit Schraubklemmen, steckbar
R1.188.3590.0—SNO 4083KM-A AC 115-230 V mit Schraubklemmen, steckbar
R1.188.3600.0—SNO 4083KM-C DC 24 V mit Federkraftklemmen, steckbar
R1.188.3610.0—SNO 4083KM-C AC 115-230 V mit Federkraftklemmen, steckbar
R1.188.3830.0—SNO 4083KM-A 0,5S DC 24 V mit Schraubklemmen, steckbar
R1.188.3840.0—SNO 4083KM-A 0,5S AC 115-230 V mit Federkraftklemmen, steckbar

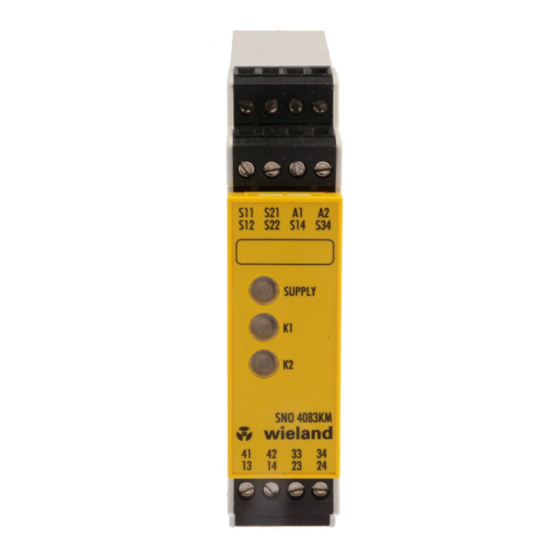

Frontansicht
Supply LED grün Betriebsspannungsanzeige
K1, K2 LED grün Betriebs- und Statusanzeige der Relais K1 und K2
A CHTU NG
1 Bestimmungsgemäße Verwendung
Die Geräte sind Sicherheits-Schaltgeräte. Sie dürfen nur als Teil
von Schutzeinrichtungen an Maschinen zum Zweck des Perso-
nen-, Material-, Funktions- und Maschinenschutzes eingesetzt
werden.
2 Funktion
Das Gerät ist ein zweikanaliges, bei jedem EIN-AUS-Zyklus sich
selbst überwachendes Sicherheitsschaltgerät für Not-Aus-Ein-
richtungen nach EN 60204-1, welches mit zwangsgeführten
Relais ausgestattet ist. Das Gerät ist zur Nachschaltung an
kurzschlussbildenden Schaltmatten, Schaltleisten oder Schalt-
kanten in 4-Leiter-Technik (ohne Überwachungswiderstand)
geeignet.
Grundfunktion: Nach Anlegen der Versorgungsspannung an
die Klemmen A1/A2 und geschlossenen Sicherheitseingängen
werden bei einem gültigen Resetsignal an S34 die Freigabe-
strompfade geschlossen. Beim Öffnen/Entregen der Sicher-
heitseingänge werden die Freigabestrompfade geöffnet.
Betriebsarten / Systemfunktionen
• Ein- oder zweikanalige Ansteuerung
• Mit oder ohne Querschlusserkennung
• Manueller Start (Triggerung mit fallender Flanke)
• Automatischer Start
• Auswertung äquivalent oder antivalent schaltender Signalge-
ber
SNO 4083KM DE 1
