DOM ELS AccessManager Bedienungsanleitung Seite 15

DOM ACM Terminal
100 Ncm

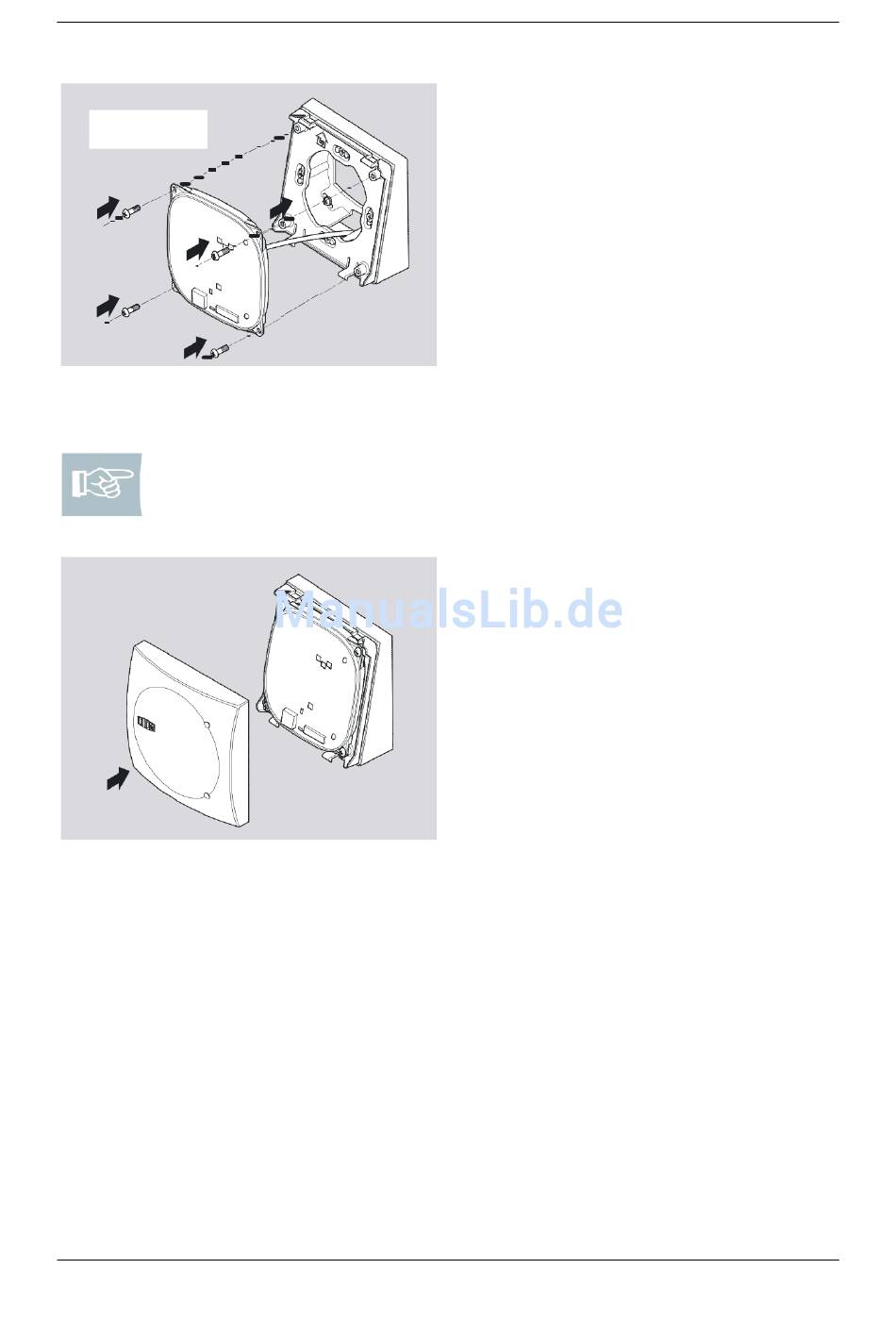

Abb. 10: Elektronik anschrauben (hier:
Leser)
Hinweis! Das Einrasten wird erleichtert, wenn Sie dabei die Rastlaschen
des Montagerahmens (z. B. mit einem Schraubendreher) behutsam
zurückdrücken.
Abb. 11: Deckel Wandgehäuse
Wenn Sie die Deckel später einmal wieder abnehmen möchten, drücken Sie die
beiden Rastlaschen (z. B. mit einem Schraubendreher) behutsam zurück und ziehen
den Deckel vom Montagerahmen ab. Die Demontage der übrigen Komponenten
erfolgt in umgekehrter Reihenfolge zur Montage.
17. Setzen Sie die Elektronik auf den
Montagerahmen.
18. Befestigen Sie die Elektronik mit den
Linsenkopfschrauben (3x8) auf dem
Montagerahmen (100 Ncm).
19. Setzen Sie den Deckel oben auf und
rasten Sie ihn unter leichtem Druck
unten ein.
Montage
13 / 32
