Montage

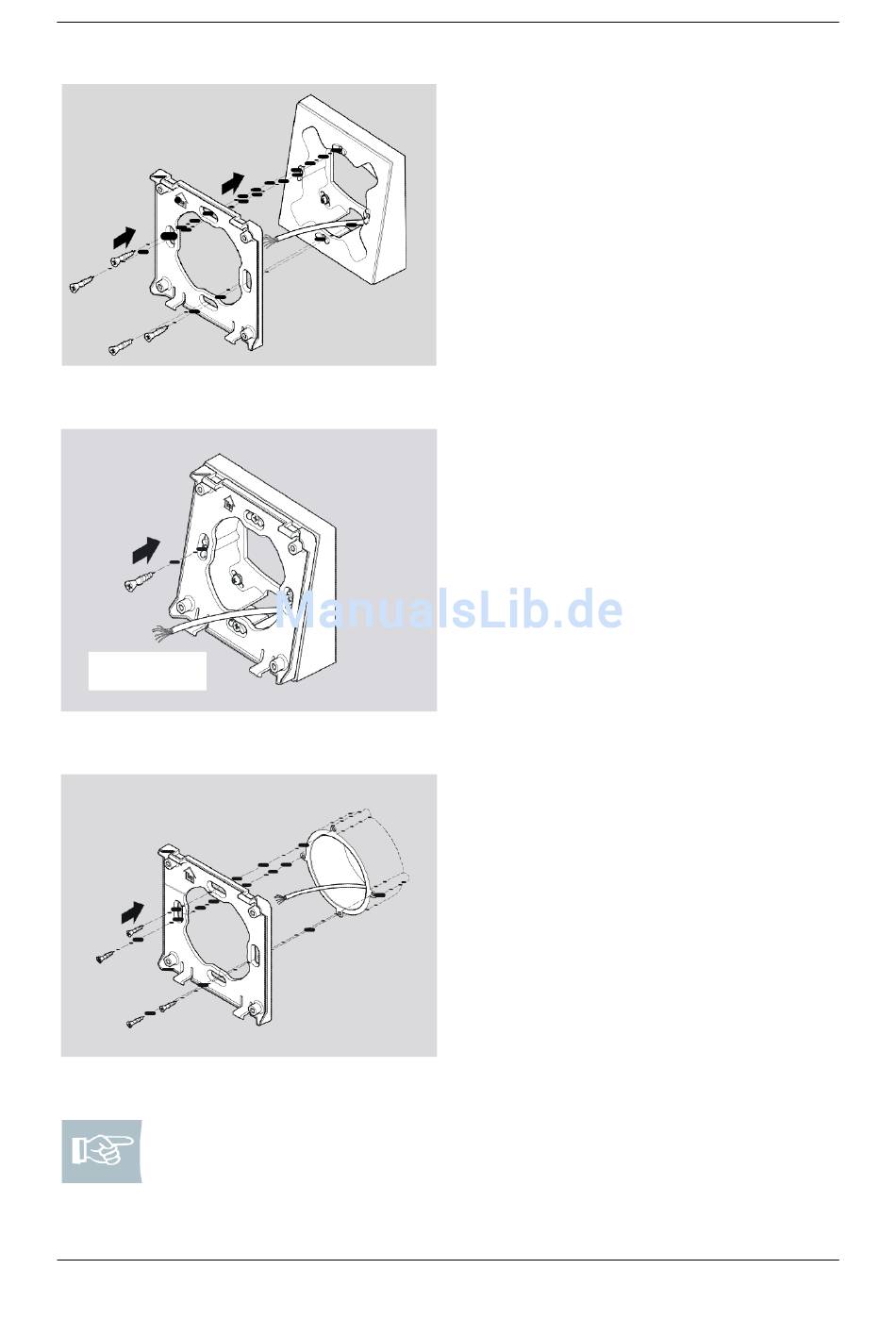

Abb. 2: Montagerahmen anbringen
100 Ncm
Abb. 3: Montagerahmen anschrauben
Abb. 4: Montagerahmen anbringen
Hinweis! Die Montage des DOM ACM Terminals, des Passiv Lesers und
des Deckels sind für Schalterdose und Aufputzrahmen identisch. In den
nachfolgenden Bildern wird daher nur die Montage mit Aufputzrahmen
dargestellt.
8 / 32
5. Führen Sie die Anschlussleitungen
durch den Montagerahmen.
6. Setzen Sie die Spaxschrauben (3x12)
zunächst leicht an.
7. Richten Sie den Montagerahmen so
aus, dass die obere Kante ebenfalls
waagerecht verläuft.
8. Schrauben Sie die Spaxschrauben
fest (100 Ncm).
9. Wenn Sie eine Schalterdose nutzen,
schrauben Sie den Montagerahmen
mit den Spaxschrauben (3x12) direkt
auf die Schalterdose.
