DOM ELS AccessManager Bedienungsanleitung Seite 11

DOM ACM Terminal
Achtung! Ziehen Sie die Schrauben der Anschlussklemmen nicht an,
solange die Klemmen aufgesteckt sind. Sie könnten die Kontaktpins
beschädigen.

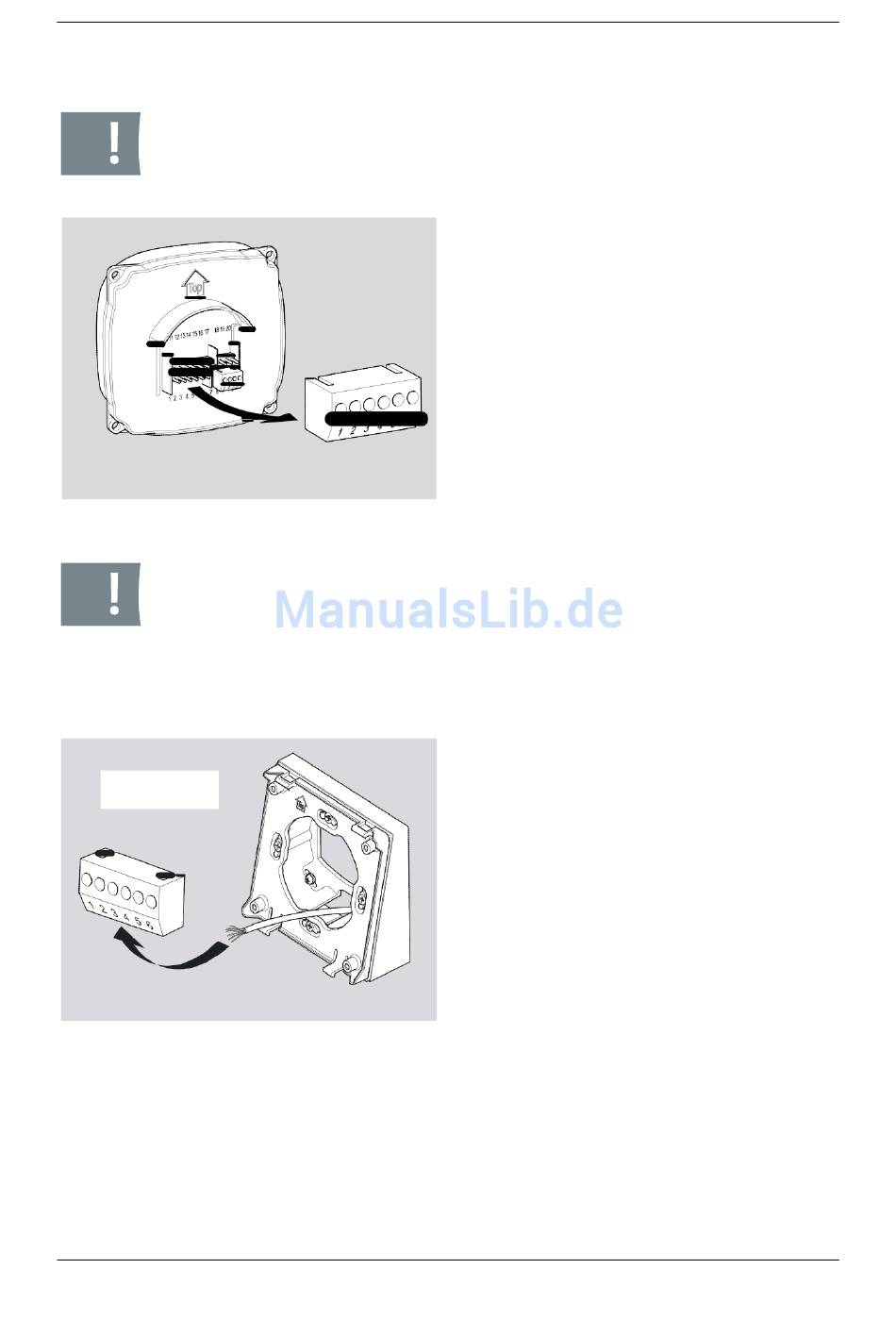

Abb. 5: Anschlussklemmen
Achtung! Beachten Sie bei Auswahl und Anschließen externer
Komponenten (Stellglieder, etc.) die im technischen Datenblatt dieser
Anleitung angegebenen Werte für Spannungsfestigkeit und
Strombelastbarkeit der Ein- bzw. Ausgänge des DOM ACM Terminals.
Für Beschädigungen, die durch den Einsatz ungeeigneter externer
Komponenten entstehen, übernimmt der Hersteller keine Haftung.
50 Ncm
Abb. 6: Verbindungskabel anschließen
Zur Erfassung von Ereignissen oder zum Generieren einer Warnmeldung kann
beispielsweise ein potentialfreier Türkontaktschalter angeschlossen werden.
Betätigungen dieses Kontaktes werden im Ereignisspeicher des DOM ACM
Terminals aufgezeichnet.
10. Ziehen Sie die steckbaren
Anschlussklemmen auf der Rückseite
der Elektroniken vorsichtig ab.
11. Lösen Sie die Klemmschrauben.
12. Entfernen Sie die Isolierung der
Kabelenden: Kabelmantel 40 mm,
Einzelader 5 mm.
13. Bringen Sie geeignete Aderendhülsen
an.
14. Schließen Sie die Verbindungs-
leitungen entsprechend des
nachfolgenden Verdrahtungsplanes
an.
15. Ziehen Sie die Klemmschrauben an
(50 Ncm).
Montage
9 / 32
