Fördermedien; Installation; Elektrischer Anschluss - Grundfos Sololift2 CWC-3 Montageanleitung

Verwendungzweck gemäß EN 12050-3.
Die Sololift CWC-3 ist nicht für die Verwen-
dung in öffentlich zugänglichen Gebäuden
geeignet. Die Anzahl der Personen ist auf
die Bewohner eines Privathaushalts
begrenzt.
Die Sololift CWC-3 ist nur für den direkten
Anschluss an die Toilette bestimmt. Die
Hinweis
Aufstellung muss in demselben Raum
erfolgen, in dem auch die Entwässerungs-
gegenstände installiert sind.
Oberhalb der Rückstauebene muss eine
zweite Toilette vorhanden sein.
Die Kleinhebeanlage ist am Boden zu
befestigen, um ein Verdrehen und ein
Anheben durch Auftrieb zu verhindern.
4. Fördermedien
Häusliches Schmutz- und Abwasser, mit und ohne
Fäkalien.
Gebräuchliche Flüssigkeiten zum Reinigen der Ent-
wässerungsgegenstände. pH-Wert: 4-10.
Die Sololift CWC-3 darf nicht zur Förde-
rung von Chemikalien oder starken
Lösungsmitteln verwendet werden. Siehe
auch die Kurzanleitung.
Achtung
Die Kleinhebeanlage ist für Spül-mengen
von 4, 6 und 9 l ausgelegt.
Eine Spülmenge von 4 l ist jedoch nur
zulässig, wenn der Gehalt an Feststoffen
im Abwasser gering ist.

5. Installation

Die Kleinhebeanlage niemals am Netzka-
Achtung
bel anheben oder mit Hilfe des Netzkabels
verschieben.
Für Wartungs- und Reparaturarbeiten
muss die Kleinhebeanlage gut zugänglich
sein.
Wird die Kleinhebeanlage hinter einer
Wand installiert, muss eine ausreichend
große Revisionsöffnung vorhanden sein.
Die Kleinhebeanlage ist in einem frost-
freien Raum aufzustellen, damit das För-
dermedium nicht gefrieren kann.
Außen verlaufende Rohrleitungen sind
ausreichend zu isolieren.
Hinweis
Die Druckleitung muss aus einem geeig-
neten Werkstoff mit ausreichender Festig-
keit bestehen, wie z.B. Kupfer oder Hart-
PVC mit verschweißten Verbindungsstel-
len.
Um die Übertragung von Schwingungen
auf Gebäudeteile zu vermeiden, sind die
Rohrleitungen sorgfältig abzufangen und
Armaturen ausreichend zu befestigen,
ohne dass sie mit Gebäudeteilen in Berüh-
rung kommen.

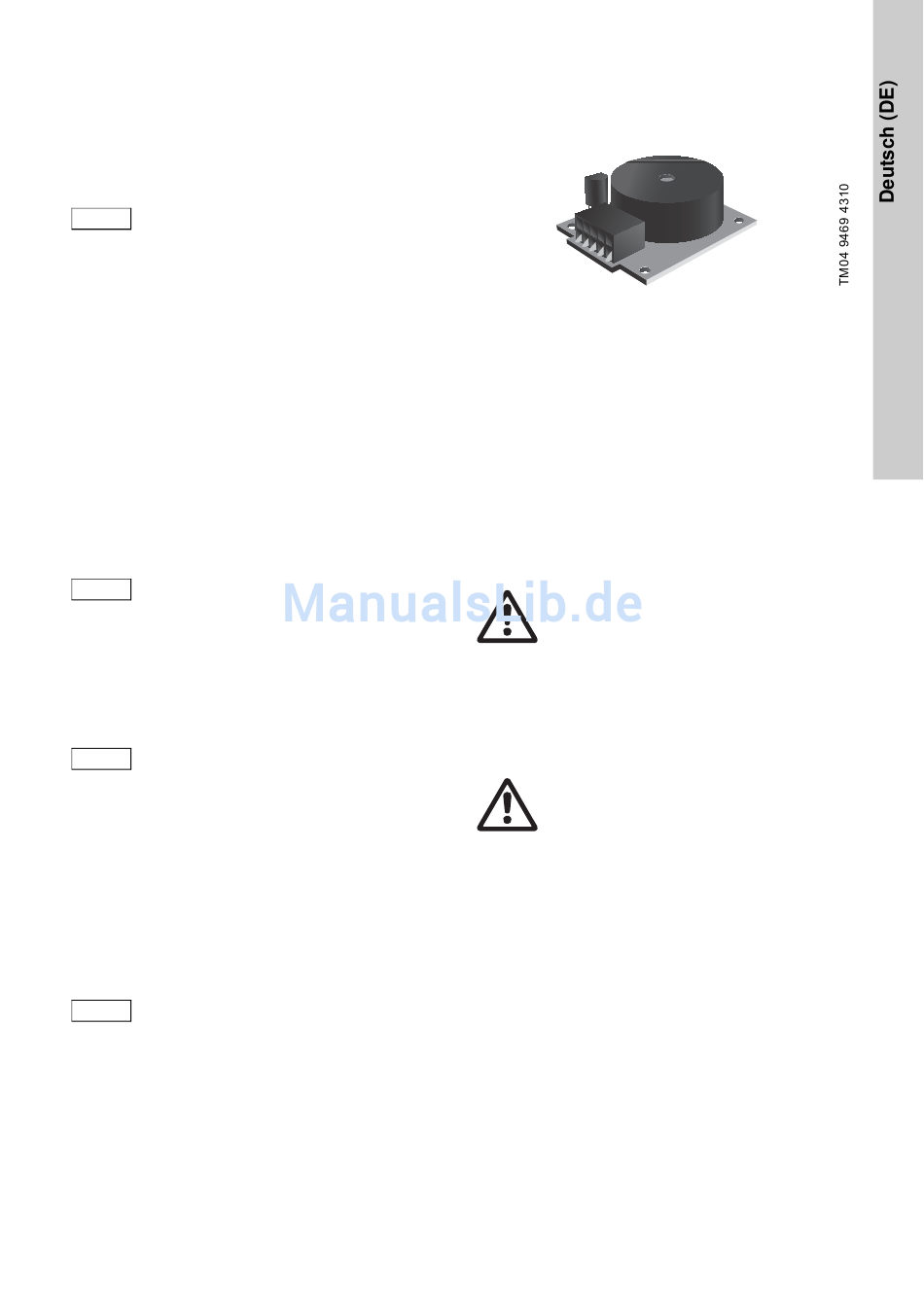

Zur Anzeige einer Störung oder eines hohen Füll-
stands im Behälter ist ein akustischer Alarmgeber
mit einem Schalldruckpegel von 75 dB(A) als Zube-
hör lieferbar. Produktnummer: 97772315.
Alarmgeber
Abb. 1

6. Elektrischer Anschluss

Es ist sicherzustellen, dass die Kleinhebeanlage für
die am Montageort vorhandene Versorgungs-span-
nung und Frequenz geeignet ist.
Der elektrische Anschluss ist in Übereinstimmung
mit den örtlichen Vorschriften des Energie-versor-
gungsunternehmens bzw. VDE vorzunehmen.
Warnung
Das Produkt muss geerdet werden. Der
Schutzleiter der Steckdose muss an den
Schutzleiter der Pumpe angeschlossen
werden. Daher muss der Stecker über das
gleiche Schutzleitersystem verfügen wie
die Steckdose. Ist dies nicht der Fall, ver-
wenden Sie einen geeigneten Adapter.
Die Installation muss über einen FI-
Schutzschalter zum Schutz gegen Erd-
schlussströme verfügen. Dadurch wird bei
Verwendung eines Schuko-Steckers oder
eines anderen Steckers mit Erdungsstift
ein ausreichender Schutz gewährleistet.
Warnung
Das Produkt ist an einen Netzschalter mit
einer Kontaktöffnungsweite von mindes-
tens 3 mm an allen Polen anzuschließen.
Der Thermoschalter schaltet den Motor bei Übertem-
peratur ab und automatisch wieder ein, wenn der
Motor ausreichend abgekühlt ist.
