Belüftung
6. Der E-Motor ist mit einer Klemmleiste ausgerüstet. Die externe Motorsteuerung ist, wie alle
Elektroanschlüsse, von einem Elektriker fachgerecht anzuschließen. Es wird empfohlen, die
entsprechende elektrische Steuerung für den Separator, bzw. für den Separator und die Bauer
Tauchmotorpumpe von Bauer zu beziehen, da diese bereits für die entsprechenden Antriebsmotoren
abgestimmt sind.
WICHTIG !
WICHTIG !
4

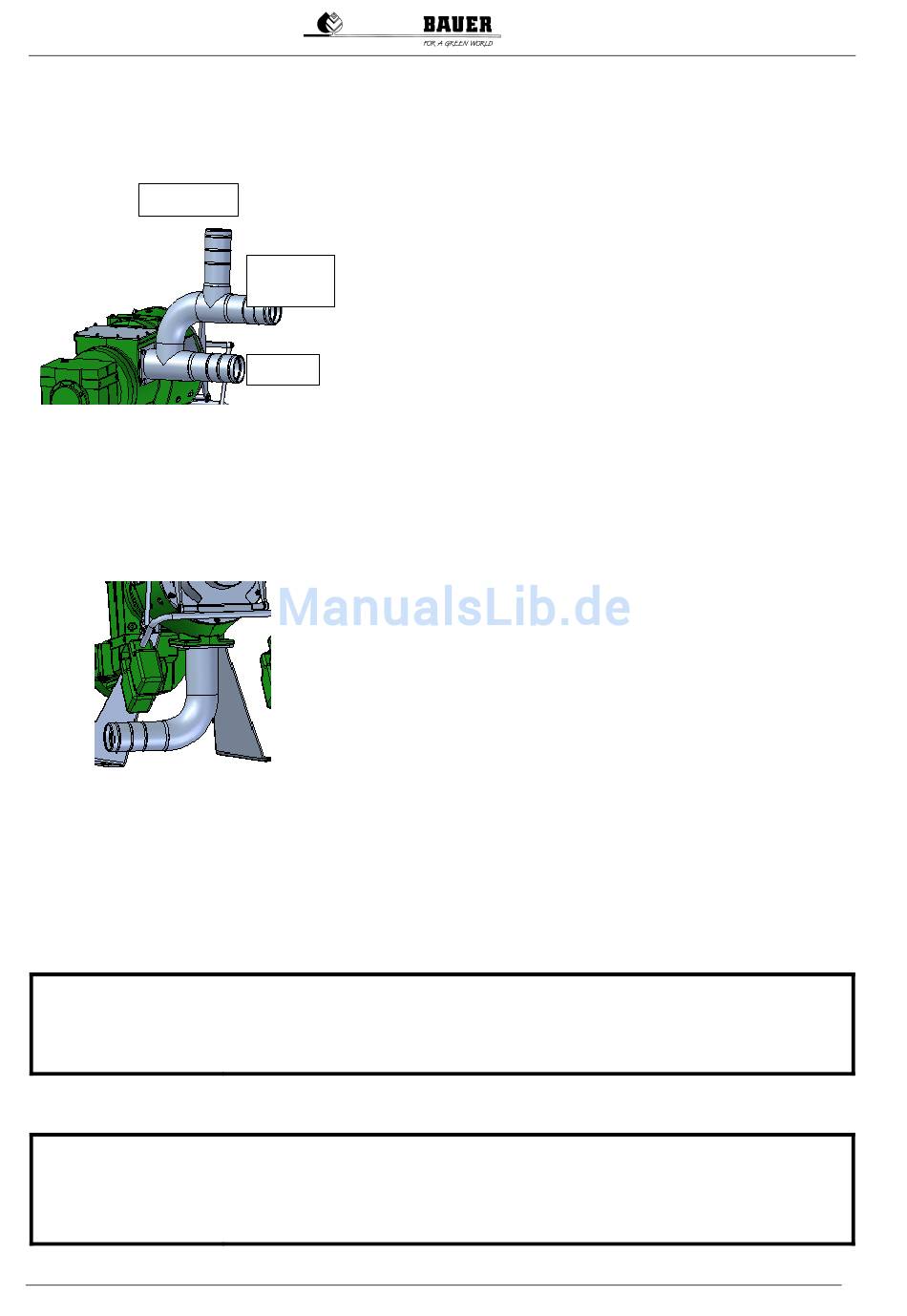

1. Das Einlaufstück wird horizontal an den Einlaufflansch
(Separatorgehäuse seitlich) angeschraubt.
2. Die Förderleitung wird am unteren horizontalen Anschluss (Tülle
DN100) des Einlaufstückes angeschlossen. Hierzu benötigen Sie
einen Schlauch DN100. (Anschluss- oder Übergangsstücke für
Schlauchleitungen sowie Bögen sind als Zubehör erhältlich.)
Überlau
3. Die Überlauf-Leitung wird an den oberen horizontalen Abgang
f
des Einlaufstück (Tülle DN100) angeschlossen. Hierzu benötigen
Sie ebenfalls einen Schlauch DN100.
(Anschluss- oder Übergangsstücke für Schlauchleitungen sowie
Bögen sind als Zubehör erhältlich.)
Zulauf
4. Am vertikalen Anschluss des Einlaufstückes (Tülle DN100) muss
ein Belüftungsrohr bzw. -schlauch montiert werden.
Dies verhindert einen Unterdruck im Separator, wenn das
Medium in der Rücklaufleitung einen Sog erzeugt (Siphon-
Effekt).
Der Belüftungsschlauch muss die Überlaufleitung mind. 1,5m
überragen.
5. Der Auslaufbogen für die separierte Gülle wird an den
Auslaufflansch (Separatorgehäuse unten) angeschraubt.
Die Ablaufleitung wird an diesen Auslaufbogen angeschlossen
Hierzu benötigen Sie einen Schlauch DN100
(Anschluss- oder Übergangsstücke für Schlauchleitungen sind
als Zubehör erhältlich.)
Die Überlaufleitung für die Rohgülle, sowie die Ablaufleitung für die separierte Gülle
sollen einen freien Auslauf in die entsprechenden Behälter haben. Die
Überlaufleitung soll ohne „Siphon" verlegt sein, um eine Hebewirkung zu vermeiden
und um die Durchsatzleistung des Separators zu gewährleisten (siehe auch Kapitel
7 "Störungen - Störungsbehebung").
Falls keine Bauer Pumpe installiert wird, soll die Pumpe zur Anspeisung des
Separators eine Fördermenge von mehr als 15 m³/h aufweisen, da sonst die
Kapazität des Separators nicht voll ausgenützt werden kann. Um Druckverluste
durch Rohrreibung klein zu halten, sollten die Rohre einen Durchmesser von
mindestens 100 mm (4") aufweisen.
