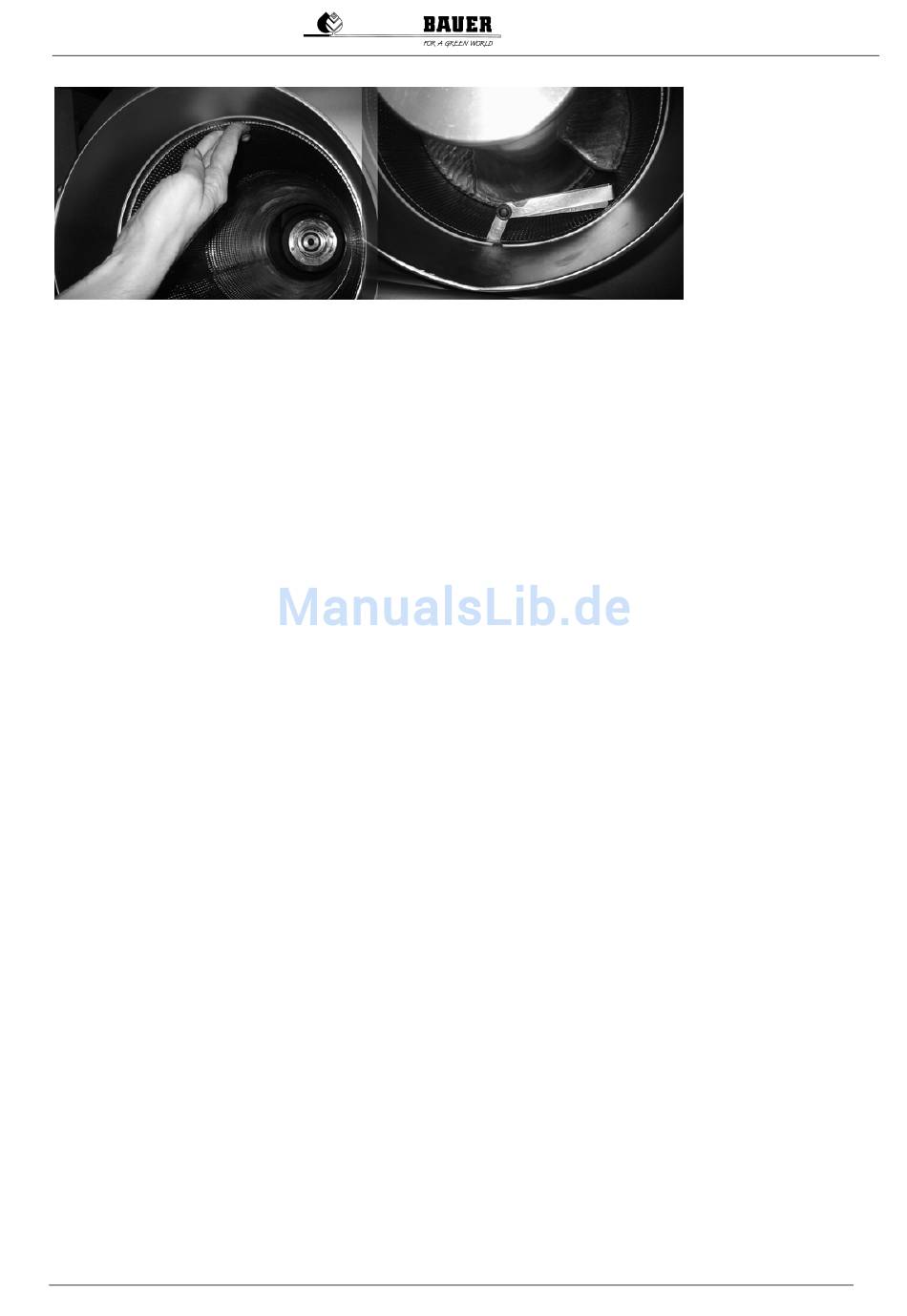

Abb. 4.8: Bewegliches Sieb im Separator, Prüfung der Schwimmfähigkeit mit der Hand (links), Prüfung der
Schwimmfähigkeit mit der Fühlerlehre

10.4 Kontrolle und Wiedereinbau der Schnecke

Die Schnecke ist aus Edelstahl gefertigt. Im Bereich des Siebes sind die Schneckenflügel mit einem
Spezialwerkstoff in einem Spezialverfahren aufgepanzert worden.
Schnecke auf evtl. Schäden untersuchen und reinigen. Die in Abb. 4.9 dargestellte axiale Anlagefläche der
Schneckenaufnahme und die Passfedernuten müssen frei von Feststoffen sein und dürfen keine Schäden und
Markierungen aufweisen, da ansonsten die Schnecke im Betrieb unrund läuft und so das Sieb beschädigt.
Sind die Schnecke, wie auch die Siebe in Ordnung [Beurteilungskriterien für Schnecke und Sieb im folgenden
Kapitel] wird die Schnecke eingebaut.
Die Schnecke vorsichtig in den Separator einführen ohne dass die Passfedern auf die axiale Anlagefläche der
Schnecke schlagen. Dies könnte einen Taumelschlag der Schnecke zur Folge haben. Die Schnecke drehen bis
die Passfedern der Schneckenaufnahme in die Passfedernuten der Schnecke einrasten. Anschließend wird die
Schnecke wieder mit der Innenverstrebung verschraubt (Drehmoment 200 Nm).
Nun wird noch einmal der Taumelschlag der Schnecke überprüft. Dieser sollte kleiner als 1 mm sein, da
ansonsten die Siebe beschädigt werden. Abb. 4.10 links zeigt die Kontrolle des Taumelschlages im Werk. Ist
der Taumelschlag größer, Schnecke und Befestigungselemente erneut auf Schäden, Markierungen und
Verschmutzung überprüfen.
Anschließend Abstreifschrauben, sofern vorhanden, neu einstellen. Kontermutter lösen und die
Abstreifschraube bei sich drehender Schnecke langsam nachstellen, bis die Schraube an der Schnecke streift
Dann Schraube um ca. 30° zurückdrehen und mit der Kontermutter kontern. Die Abstreifschrauben müssen alle
4 Wochen nachgestellt werden.
Betriebsanleitung für BAUER Separator 15
