Security-Center ECOLINE TV8228 Installationsanleitung Seite 62

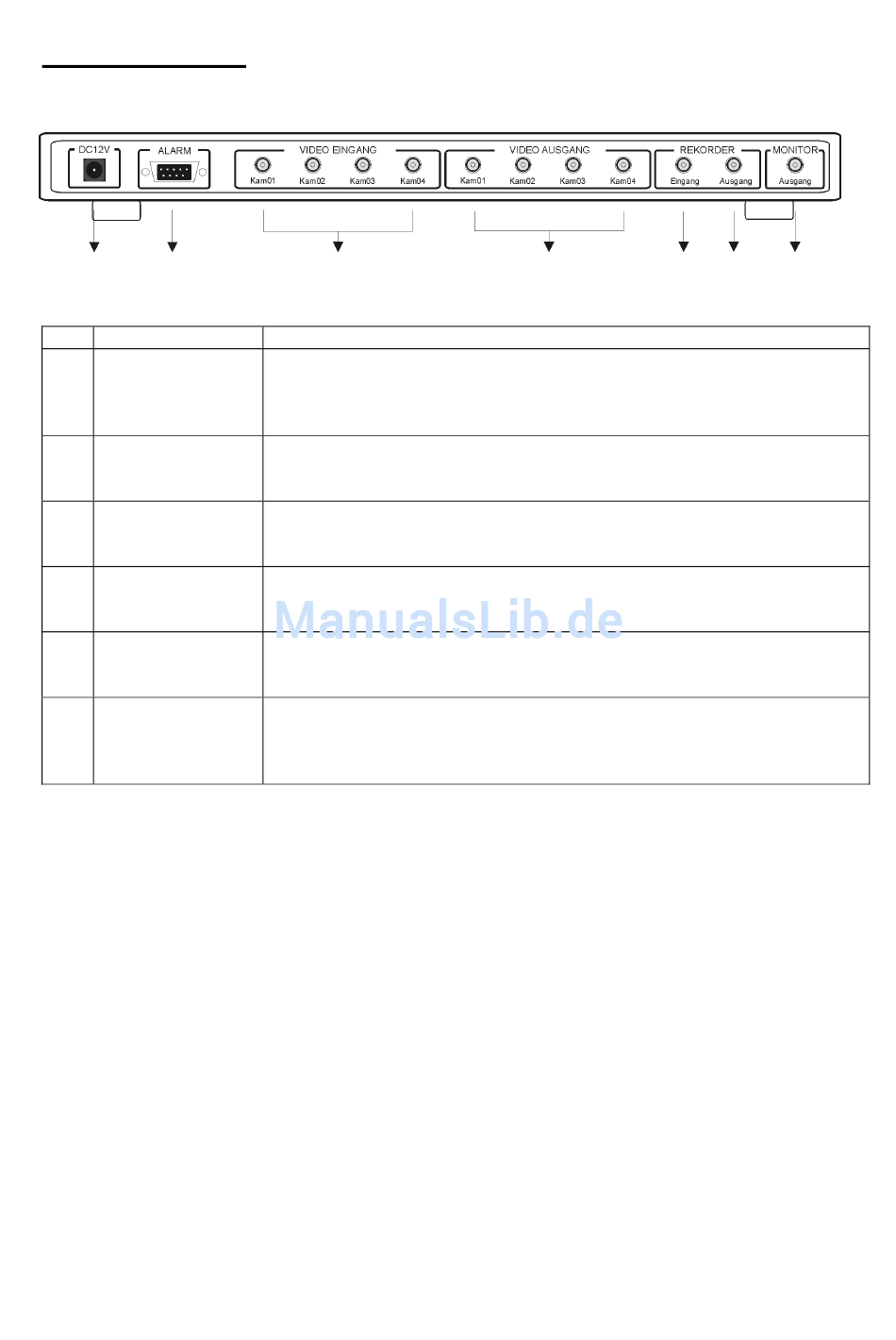

Collegamenti retro
(2)
(1)
(1) Tensione a 12 VDC
(2) ALARM
Allarme
(3) VIDEO EINGANG
Ingresso video
videocamera 1~4
(4) VIDEO AUSGANG
Uscita video
videocamera 1~4
(5) REKORDER
Eingang
Ingresso recorder
(6) REKORDER
Ausgang
Uscita recorder
(7) MONITOR
Ausgang
Uscita
monitor
(3)
Collegare il connettore a spina del trasformatore a spina da 12VDC a 1A.
Questa presa di corrente a spina consente di allacciare max. 4 contatti
allarme assegnati agli ingressi videocamera, a potenziale zero (NO) oppure
TTL/CMOS. Questo collegamento offre, inoltre, un uscita relè di allarme
(NO).
Questi ingressi video BNC servono al collegamento delle videocamere.
Su queste uscite video BNC possono essere calibrati i segnali video delle
videocamere collegate. In caso di mancato utilizzo dell'uscita, questa dovrà
essere terminata con resistenze terminali da 75 Ohm accluse.
Collegare a questo ingresso video BNC il segnale video di uscita dell'unità
registratore.
Collegare questa uscita video BNC all'ingresso video dell'unità registratore.
Per ottenere dalla videocamera collegata il formato di visualizzazione
prescelto, collegare l'ingresso BNC del monitor con questa uscita video BNC
del Quad ECOLINE.
62
(4) (5) (6)
(7)
