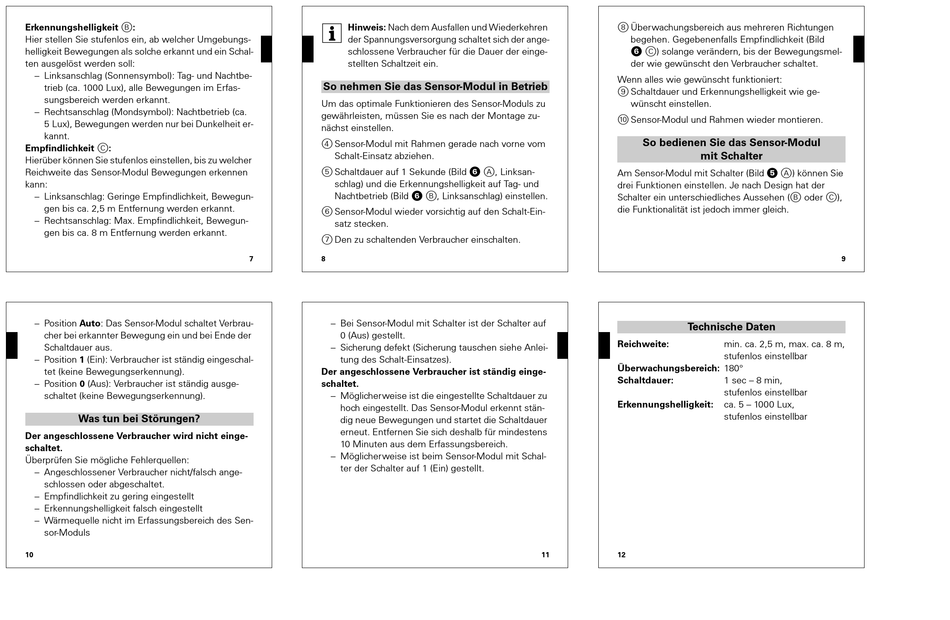

Erkennungshelligkeit B:
Hier stellen Sie stufenlos ein, ab welcher Umgebungs-
helligkeit Bewegungen als solche erkannt und ein Schal-
ten ausgelöst werden soll:
– Linksanschlag (Sonnensymbol): Tag- und Nachtbe-
trieb (ca. 1000 Lux), alle Bewegungen im Erfas-
sungsbereich werden erkannt.
– Rechtsanschlag (Mondsymbol): Nachtbetrieb (ca.
5 Lux), Bewegungen werden nur bei Dunkelheit er-
kannt.
Empfindlichkeit C:
Hierüber können Sie stufenlos einstellen, bis zu welcher
Reichweite das Sensor-Modul Bewegungen erkennen
kann:
– Linksanschlag: Geringe Empfindlichkeit, Bewegun-
gen bis ca. 2,5 m Entfernung werden erkannt.
– Rechtsanschlag: Max. Empfindlichkeit, Bewegun-
gen bis ca. 8 m Entfernung werden erkannt.
V5784-581-00.book Seite 10 Dienstag, 25. Januar 2005 3:58 15
– Position Auto: Das Sensor-Modul schaltet Verbrau-
cher bei erkannter Bewegung ein und bei Ende der
Schaltdauer aus.
– Position 1 (Ein): Verbraucher ist ständig eingeschal-
tet (keine Bewegungserkennung).
– Position 0 (Aus): Verbraucher ist ständig ausge-
schaltet (keine Bewegungserkennung).
Was tun bei Störungen?
Der angeschlossene Verbraucher wird nicht einge-
schaltet.
Überprüfen Sie mögliche Fehlerquellen:
– Angeschlossener Verbraucher nicht/falsch ange-
schlossen oder abgeschaltet.
– Empfindlichkeit zu gering eingestellt
– Erkennungshelligkeit falsch eingestellt
– Wärmequelle nicht im Erfassungsbereich des Sen-
sor-Moduls
10
V5784-581-00.book Seite 8 Dienstag, 25. Januar 2005 3:58 15
|
Hinweis: Nach dem Ausfallen und Wiederkehren
der Spannungsversorgung schaltet sich der ange-
schlossene Verbraucher für die Dauer der einge-
stellten Schaltzeit ein.
So nehmen Sie das Sensor-Modul in Betrieb
Um das optimale Funktionieren des Sensor-Moduls zu
gewährleisten, müssen Sie es nach der Montage zu-
nächst einstellen.
4 Sensor-Modul mit Rahmen gerade nach vorne vom
Schalt-Einsatz abziehen.
5 Schaltdauer auf 1 Sekunde (Bild & A, Linksan-
schlag) und die Erkennungshelligkeit auf Tag- und
Nachtbetrieb (Bild & B, Linksanschlag) einstellen.
6 Sensor-Modul wieder vorsichtig auf den Schalt-Ein-
satz stecken.
7 Den zu schaltenden Verbraucher einschalten.
7 8
V5784-581-00.book Seite 11 Dienstag, 25. Januar 2005 3:58 15
– Bei Sensor-Modul mit Schalter ist der Schalter auf
0 (Aus) gestellt.
– Sicherung defekt (Sicherung tauschen siehe Anlei-
tung des Schalt-Einsatzes).
Der angeschlossene Verbraucher ist ständig einge-
schaltet.
– Möglicherweise ist die eingestellte Schaltdauer zu
hoch eingestellt. Das Sensor-Modul erkennt stän-
dig neue Bewegungen und startet die Schaltdauer
erneut. Entfernen Sie sich deshalb für mindestens
10 Minuten aus dem Erfassungsbereich.
– Möglicherweise ist beim Sensor-Modul mit Schal-
ter der Schalter auf 1 (Ein) gestellt.
V5784-581-00.book Seite 9 Dienstag, 25. Januar 2005 3:58 15
8 Überwachungsbereich aus mehreren Richtungen
begehen. Gegebenenfalls Empfindlichkeit (Bild
& C) solange verändern, bis der Bewegungsmel-
der wie gewünscht den Verbraucher schaltet.
Wenn alles wie gewünscht funktioniert:
9 Schaltdauer und Erkennungshelligkeit wie ge-
wünscht einstellen.
0 Sensor-Modul und Rahmen wieder montieren.
So bedienen Sie das Sensor-Modul
mit Schalter
Am Sensor-Modul mit Schalter (Bild % A) können Sie
drei Funktionen einstellen. Je nach Design hat der
Schalter ein unterschiedliches Aussehen (B oder C),
die Funktionalität ist jedoch immer gleich.
V5784-581-00.book Seite 12 Dienstag, 25. Januar 2005 3:58 15

Technische Daten

Reichweite:
Überwachungsbereich: 180°
Schaltdauer:
Erkennungshelligkeit:
11 12
9
min. ca. 2,5 m, max. ca. 8 m,
stufenlos einstellbar
1 sec – 8 min,
stufenlos einstellbar
ca. 5 – 1000 Lux,
stufenlos einstellbar
