Universell linear

Einstellung: P600 = 4.
Diese Durchflussberechnung bildet abschnittsweise eine lineare Annäherung an die
Überfallhöhe/Durchflusskurve. Beste Ergebnisse werden erzielt, wenn die Kurve scharfe
Winkel aufweist, die in lineare Abschnitte übergehen.
Eingabe eines Stützpunktes Überfallhöhe an jeder Stelle, an der die Kurve einen scharfen
Winkel aufweist (mind. 2). Bei gemischten Kurven (großteils linear, aber mit mind. 1
Bogen) sind im Bogen zahlreiche Stützpunkte einzugeben, um eine optimale Genauigkeit
zu erzielen.

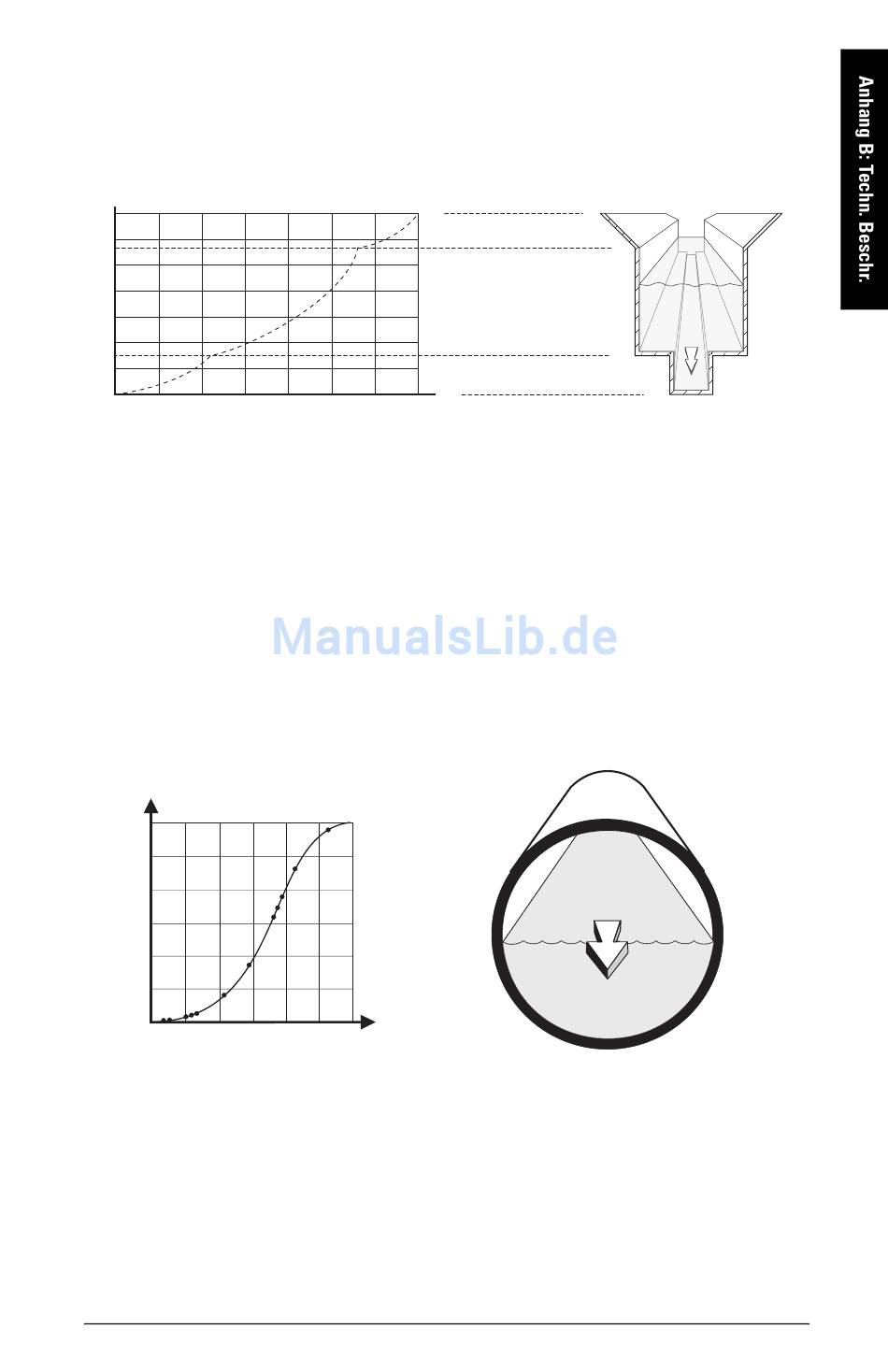

Typische Durchflusskennlinie
Siehe auch
Universell kurvenförmig
Wird einer dieser Parameter einzeln geändert, so wird sein Wert durch eine Änderung
der Prozessgeschwindigkeit (P003) automatisch angepasst.
Diese Volumenberechnung bildet eine kubische Spline-Annäherung an die Überfallhöhe/
Durchflusskurve; beste Ergebnisse werden erzielt, wenn die Kurve nicht linear ist und
keine scharfen Winkel aufweist.
Genug Stützpunkte wählen, um folgende Mindestvoraussetzungen zu erfüllen:
• Zwei Stützpunkte nahe am Min. Füllstand
• Ein Stützpunkt am Tangentialpunkt jedes Bogens
• Ein Stützpunkt an jeder Bogenspitze
• Zwei Stützpunkte nahe am Max. Füllstand
Bei gemischten Kurven sind mindestens 2 Stützpunkte unmittelbar vor und nach jedem
Bogen der Kurve (sowie 1 Stützpunkt im Winkel) einzugeben. Weitere Angaben finden
Typische Durchflusskennlinie
Sie unter
7ML19981FC04
auf Seite 80.
