Hengstler Signo 724 Ergänzung Zur Betriebsanleitung

Steuerzähler mit profibus - anschluß
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

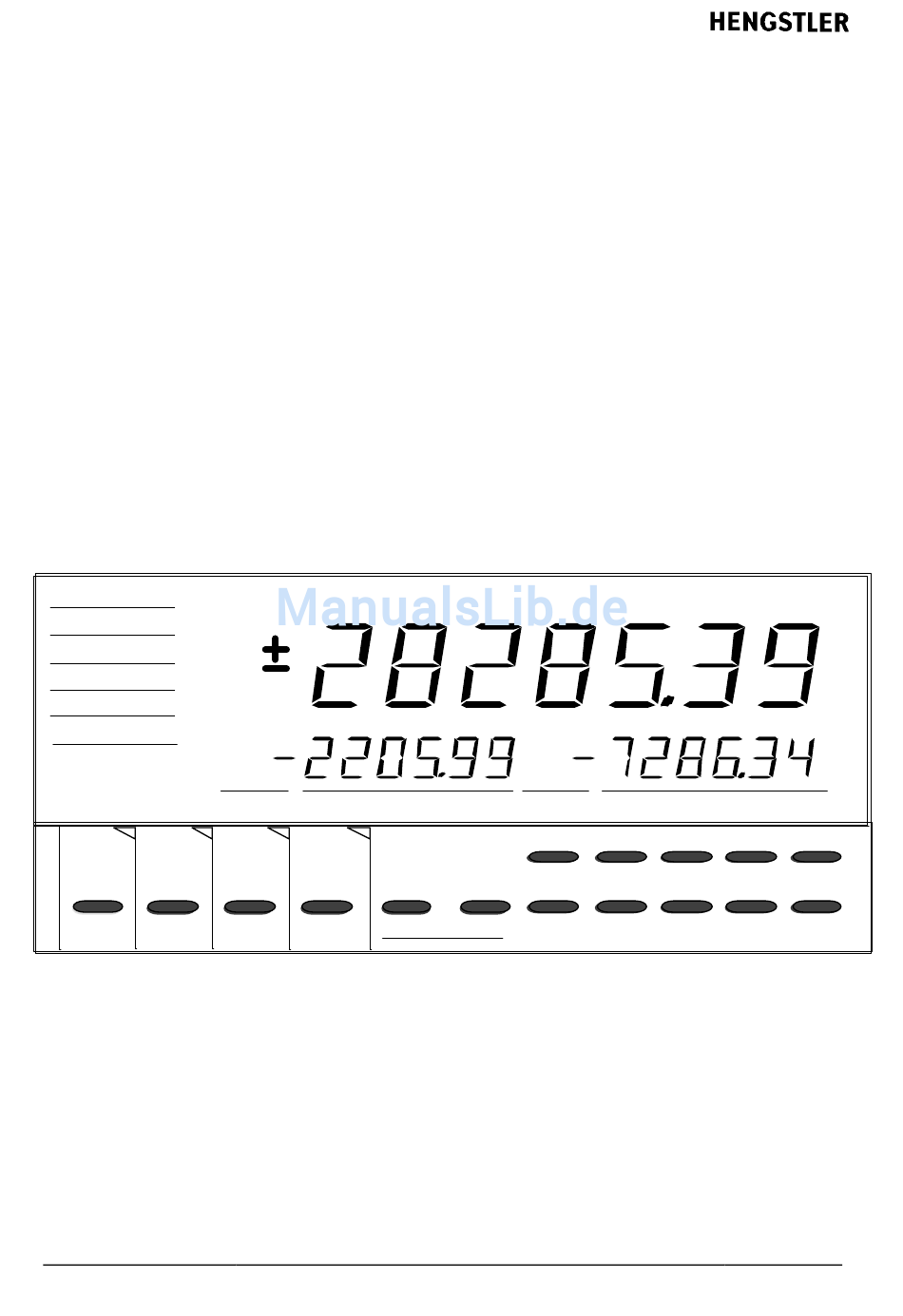

Ergänzung zur Betriebsanleitung
C O U N T
S E T
TRAIL
P R E S C
OUT(s )
E
T E A C H
Version: 1120201WBI
Steuerzähler Signo 724
mit
PROFIBUS - Anschluß
P 1
B
T E S T
D I S P
R
P 2
5
0
+/-
Art.-Nr. 2 724 045I
signo 7 24
HE NGSTLER
B P
6
7
8
1
2
3
Seite - 1/12
9
4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hengstler Signo 724

Inhaltszusammenfassung für Hengstler Signo 724

  • Seite 1 Ergänzung zur Betriebsanleitung Steuerzähler Signo 724 PROFIBUS - Anschluß signo 7 24 HE NGSTLER C O U N T S E T TRAIL P R E S C OUT(s ) T E A C H T E S T D I S P Version: 1120201WBI Art.-Nr.

  • Seite 2: Inhaltsverzeichnis

    Inhalt: Allgemeines.................... 3 Schicht 2....................3 2.1 Adresse .................... 3 2.2 Einstellen des Protokoll-Typ (FMS/DP)..........3 2.3 Baudrate ..................3 2.4 Busparameter .................. 3 2.5 Schicht 2- und Sinec L2-Zugang............4 DP ......................4 3.1 Diagnosedaten................. 4 3.2 Parameterdaten................4 3.3 Konfigurationsdaten.................

  • Seite 3: Allgemeines

    Datenübertragung, Funktionscodes und den Anschluß an den Feldbus. Alle anderen Informationen über den Zähler sind in der Bedienungsanleitung der jeweiligen Ausführung beschrieben. Die Datenübertragung des SIGNO 724 in den Ausführungsvarianten 0 724 093 mit 12 - 24 VDC Versorgungsspannung 0 724 094 mit 220 VAC Versorgungsspannung basiert auf dem Übertragungsprotokoll PROFIBUS FMS und DP.

  • Seite 4: Schicht 2- Und Sinec L2-Zugang

    Schicht 2- und Sinec L2-Zugang Nutzdaten können sowohl über SDA- als auch über SRD-Telegramme empfangen werden. Für das Auslesen der Nutzdaten ist allein der SRD-Dienst vorgesehen. Damit ist es möglich, auf der Seite der Partner-Schnittstelle SIMATIC S5 den direkten Zugriff auf die Schicht 2-Dienste zunutzen.

  • Seite 5: Input-/Output-Daten

    Input-/Output-Daten Ein Data_Exchange-Telegramm hat folgenden Aufbau: Sendedaten • ( Daten zum Zähler ) Out- Out_1 Out_2 Out_3 Out_3 Control Empfangsdaten • ( Daten vom Zähler ) In_5 – In_8 enthält immer den Zählerstand In-Control In_1 In_2 In_3 In_4 In_5 In_6 In_7 In_8 High Byte...

  • Seite 6: Input-Daten

    Out_Data[1-4]: bei Write-Dienst der Objektwert im Motorola-Format: • 8-Bit-Wert: Outp_Data[1] 16-Bit-Wert: Outp_Data[1-2] 32-Bit-Wert: Outp_Data[1-4] 3.4.2 Input-Daten Inp_Data[0]: • Error-Code Status Bei Write wird auf freien Puffer gewartet Index existiert nicht Index nicht beschreibbar Index nicht lesbar • Inp_Data[1-4]: bei Read-Dienst der Objektwert im Motorola-Format: 8-Bit-Wert: Inp_Data[1] 16-Bit-Wert:...

  • Seite 7: Schicht 7

    Die Attribute des Virtuel Field Devices lauten: Attribut Namensstring (32 Stellen) Bedeutung Vendor Name HENGSTLER visible string Hersteller-Name Model Name signo 724 st visible string Name des Gerätes Revision z.B. 9-1.11 visible string Revisionsbezeichnung Profile Number noch offen integer 16...
  • Seite 8 Index Variable Namensstring Dezimal Datentyp Read/Write/ -stellen Clear min. Station Delay Time minTSDR Unsigned 16 Zähler Counter Integer 32 Anzeigespeicher Display Hold Integer 32 Vorwahl 1 Preset 1 Integer 32 Vorwahl 2 Preset 2 Integer 32 Batchzähler Batchcounter Integer 32 Batchvorwahl Batchpreset Integer 32...
  • Seite 9 Objekt 93 Event - Data : • Die einzelnen Bits sind wie folgt belegt : bit 0 : Vorwahl 1 erkannt bit 1 : Vorwahl 2 erkannt bit 2 : Batchvorwahl erkannt bit 3 : Reset ausgeführt bit 4 : Zähler - Überlauf (entspricht Error 1) bit 5 : Zählfehler(Phasenfehler,Restwert-Verrechn.

  • Seite 10: Kommunikationbeziehungs-Liste Kbl

    Kommunikationbeziehungs-Liste KBL In der Kommunikationsbeziehung-Liste sind folgende SAPs (Service Access Points) für die Schicht 7 vorgesehen: SAP-Nummer Verbindungstyp Verwendung reserviert Management reserviert Master/Slave azyklisch mit Slave-Initiative Event, read, write, get OV, etc. Master/Slave azyklisch read, write, get OV, etc. Master/Slave azyklisch read, write, get OV, etc.

  • Seite 11: Event-Notification

    4.4.8 Event-Notification Der Event Notification Service erlaubt dem Zähler das Versenden einer Ereignismeldung. Über den SAP 2 (Verbindungstyp: Master/Slave azyklisch mit Slave-Initiative) wird der Applikation des Client beim Auftreten eines Events ungefragt das Ereignis mitgeteilt. Es handelt sich hierbei um einen unconfirmed Service.

  • Seite 12: Anschluß An Den Feldbus

    5 Anschluß an den Feldbus Der Anschluß des Feldbusses erfolgt über den genormten 9 poligen D- Subminiatur Stecker oder über die 4 polige Klemmleiste. Für die Datenleitung sollte ein Kabel mit 2 x 0,22 mm, verdrillt und gemeinsam abgeschirmt, benutzt werden. Die Impedanz des Kabels sollte bei 100..130Ω liegen. Die Busleitung muß...
