i-Serie Sensoren
6.3.2 Montage im Außenbereich und in offenen Becken
6.3.3 Montage in geschlossenen Becken
i-Serie Sensoren - Rev. 01 vom 06.12.2012
Die intelligenten Sensoren der i-Serie können einfach in eine der Applikation an-
gepassten Halterung eingesetzt und entweder über das kabelseitige 1" NPT
Gewinde oder das 1½" bzw. 2" Frontgewinde (modellabhängig) gesichert wer-
den.
Dabei ist zu beachten, dass der Sensor keiner direkten Sonneneinstrahlung
ausgesetzt wird um Fehlmessungen durch hohe Umgebungstemperaturen aus-
zuschließen.
Zur Vermeidung von Fehlfunktionen muss bei der Installation außerdem berück-
sichtigt werden, dass die Sensoren keinen starken Windverhältnissen ausge-
setzt werden dürfen.
Modell
i-3
i-6
i-10
i-15
'L' (Blockdistanz) muss mindestens so groß sein wie in obiger Tabelle, kann je-
doch gegebenenfalls auch größer gewählt werden.

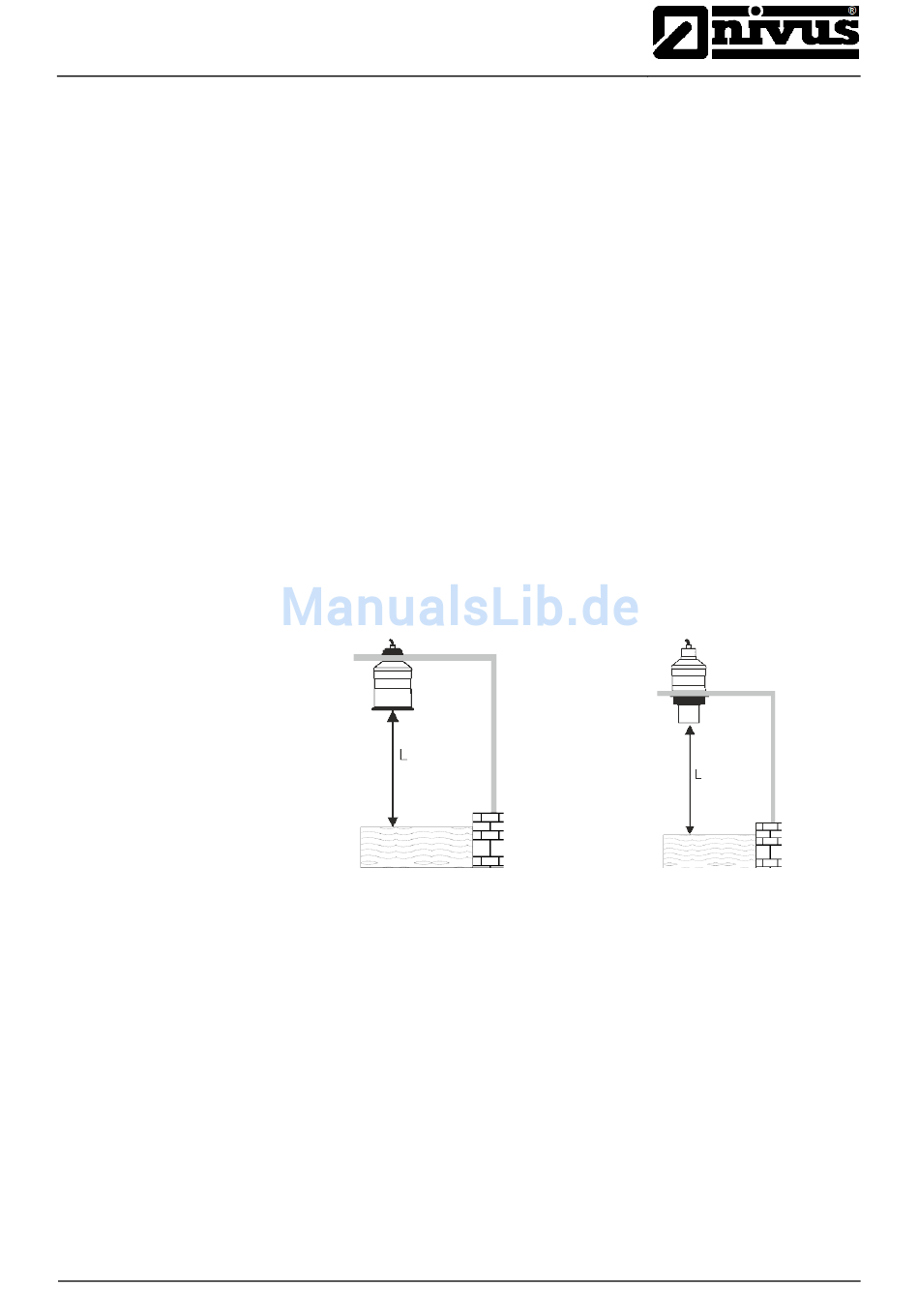

Montage über kabelseitiges
1" NPT Gewinde
„L" muss mindestens so groß sein wie in obiger Tabelle, kann jedoch gegebe-
nenfalls auch größer gewählt werden.
Die Sensoren können einfach in einen Flansch geschraubt und entweder über
das kabelseitige 1" NPT Gewinde oder das 1½" bzw. 2" Frontgewinde (modell-
abhängig) gesichert werden.
Nach Möglichkeit sollte ein Flansch aus synthetischem Material wie z.B. PVC
verwendet werden. Muss stattdessen ein Metallflansch benutzt werden, ist es
ratsam, eine passende Dichtung an der Kontaktstelle zwischen Flansch und Be-
cken einzusetzen.
Messbereich
3 m
6 m
10 m
15 m
L = Blockdistanz
125mm
300mm
300mm
500mm
Montage über optionales
Frontgewinde
