Bedienung

R2M wird durch Einstecken des Steckernetzteils in Betrieb genommen.
Ein zusätzlicher Netzschalter ist nicht vorhanden.
Bei Inbetriebnahme leuchten die 6 Leuchtdioden (LED) an der Oberseite von R2M
gleichzeitig kurz auf und anschließend wird die aktuelle Versionsnummer im LCD-
Display angezeigt.
Falls dies nicht passiert, ist das verwendete Netzteil nicht geeignet, falsch gepolt
oder defekt.

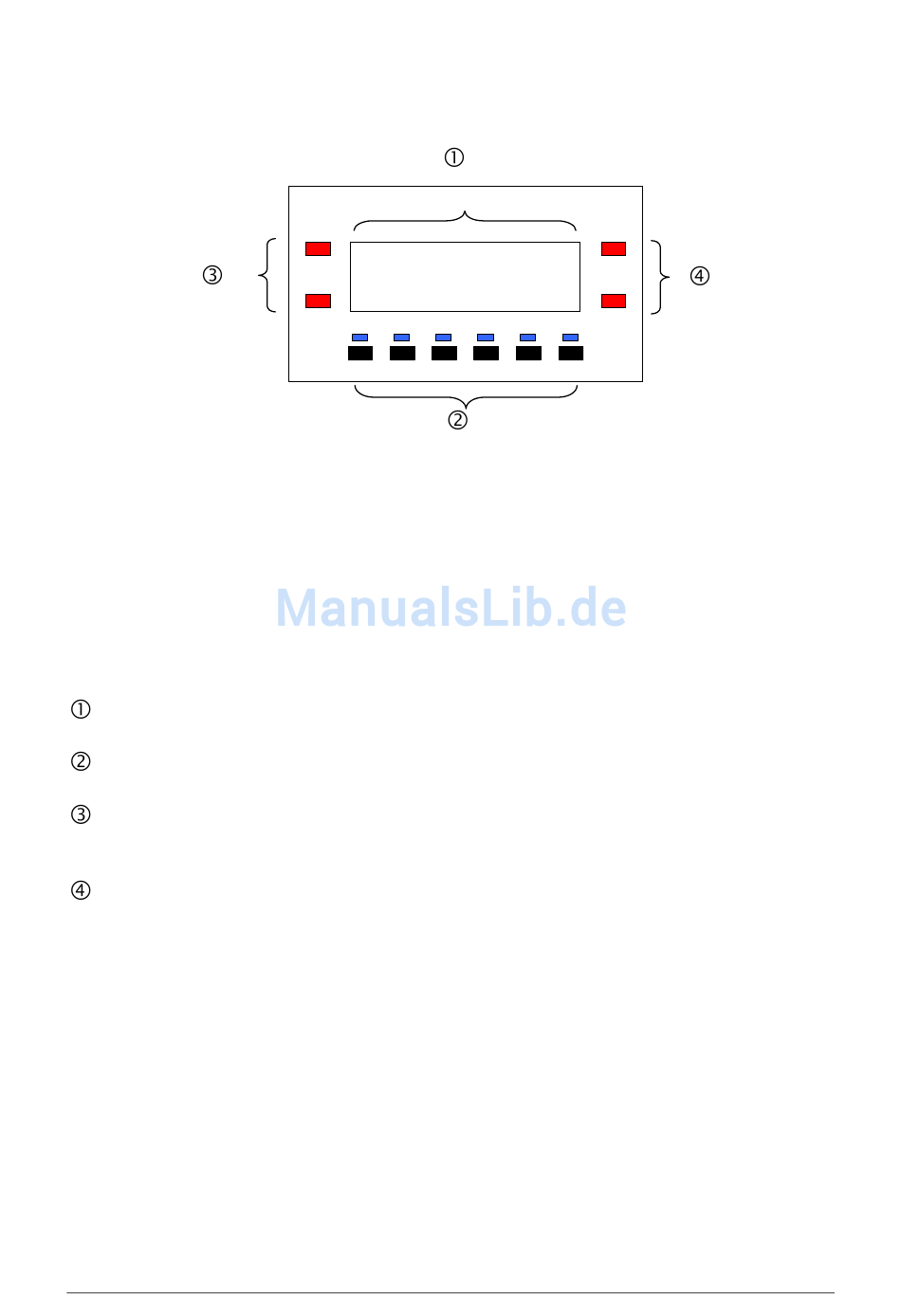

Bedienelemente

LC display: 2 * 16 Zeichen mit Hintergrundbeleuchtung zur Anzeige der
Systemparameter
Menütaster mit zugehöriger Leuchtdiode - 6 Taster/Leuchtdioden horizontal
nebeneinander angeordnet am unteren Rand des Gehäuses/Gerätes
Preset Get / Store Taster, 2 Taster ohne Leuchtdioden am linken Gehäuserand
Zum Abspeichern / Holen der kompletten Einstellung aller Parameter als eines von
16 Presets
Plus / Minus Tasten , 2 Taster ohne Leuchtdioden am rechten Gehäuserand
Zum Erhöhen bzw. Erniedrigen des gerade im aktuellen Menü angezeigten
Parameters.
Die Plus/Minustasten haben eine Beschleunigungsfunktion. D.h, wenn die Taste
eine zeitlang gedrückt gehalten wird, erhöht sich der Geschwindigkeit der Werte
Erhöhung bzw. Erniedrigung.
