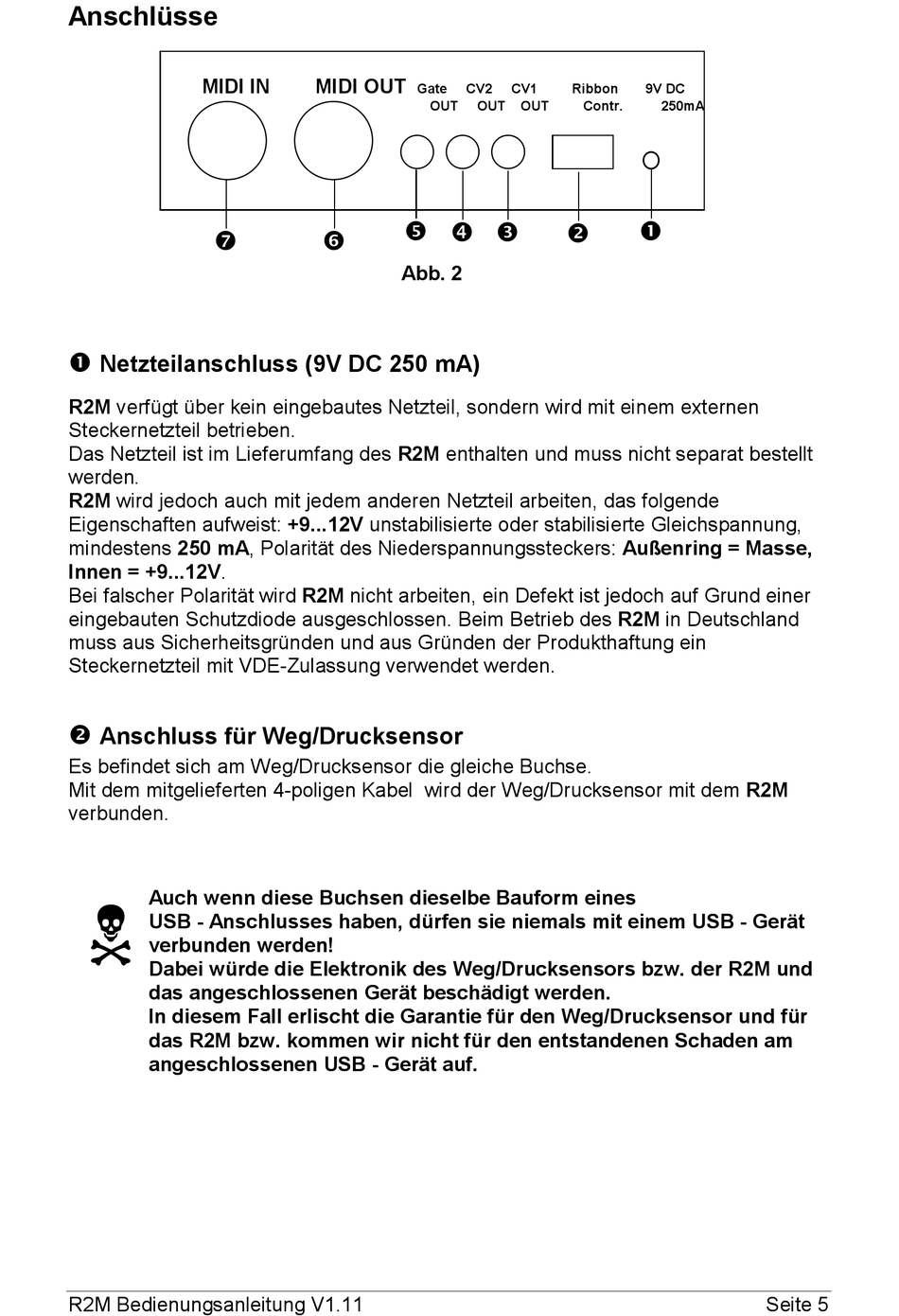

Anschlüsse
MIDI IN
Netzteilanschluss (9V DC 250 mA)
R2M verfügt über kein eingebautes Netzteil, sondern wird mit einem externen
Steckernetzteil betrieben.
Das Netzteil ist im Lieferumfang des R2M enthalten und muss nicht separat bestellt
werden.
R2M wird jedoch auch mit jedem anderen Netzteil arbeiten, das folgende
Eigenschaften aufweist: +9...12V unstabilisierte oder stabilisierte Gleichspannung,
mindestens 250 mA, Polarität des Niederspannungssteckers: Außenring = Masse,
Innen = +9...12V.
Bei falscher Polarität wird R2M nicht arbeiten, ein Defekt ist jedoch auf Grund einer
eingebauten Schutzdiode ausgeschlossen. Beim Betrieb des R2M in Deutschland
muss aus Sicherheitsgründen und aus Gründen der Produkthaftung ein
Steckernetzteil mit VDE-Zulassung verwendet werden.
Anschluss für Weg/Drucksensor
Es befindet sich am Weg/Drucksensor die gleiche Buchse.
Mit dem mitgelieferten 4-poligen Kabel wird der Weg/Drucksensor mit dem R2M
verbunden.
Auch wenn diese Buchsen dieselbe Bauform eines
USB - Anschlusses haben, dürfen sie niemals mit einem USB - Gerät
verbunden werden!
Dabei würde die Elektronik des Weg/Drucksensors bzw. der R2M und
das angeschlossenen Gerät beschädigt werden.
In diesem Fall erlischt die Garantie für den Weg/Drucksensor und für
das R2M bzw. kommen wir nicht für den entstandenen Schaden am
angeschlossenen USB - Gerät auf.
R2M Bedienungsanleitung V1.11
MIDI OUT
Gate
CV2
OUT
OUT
Abb. 2
CV1
Ribbon
9V DC
OUT
Contr.
250mA
Seite 5
