Schaufel 23105908 und BNX08501
150
Anbaugeräte

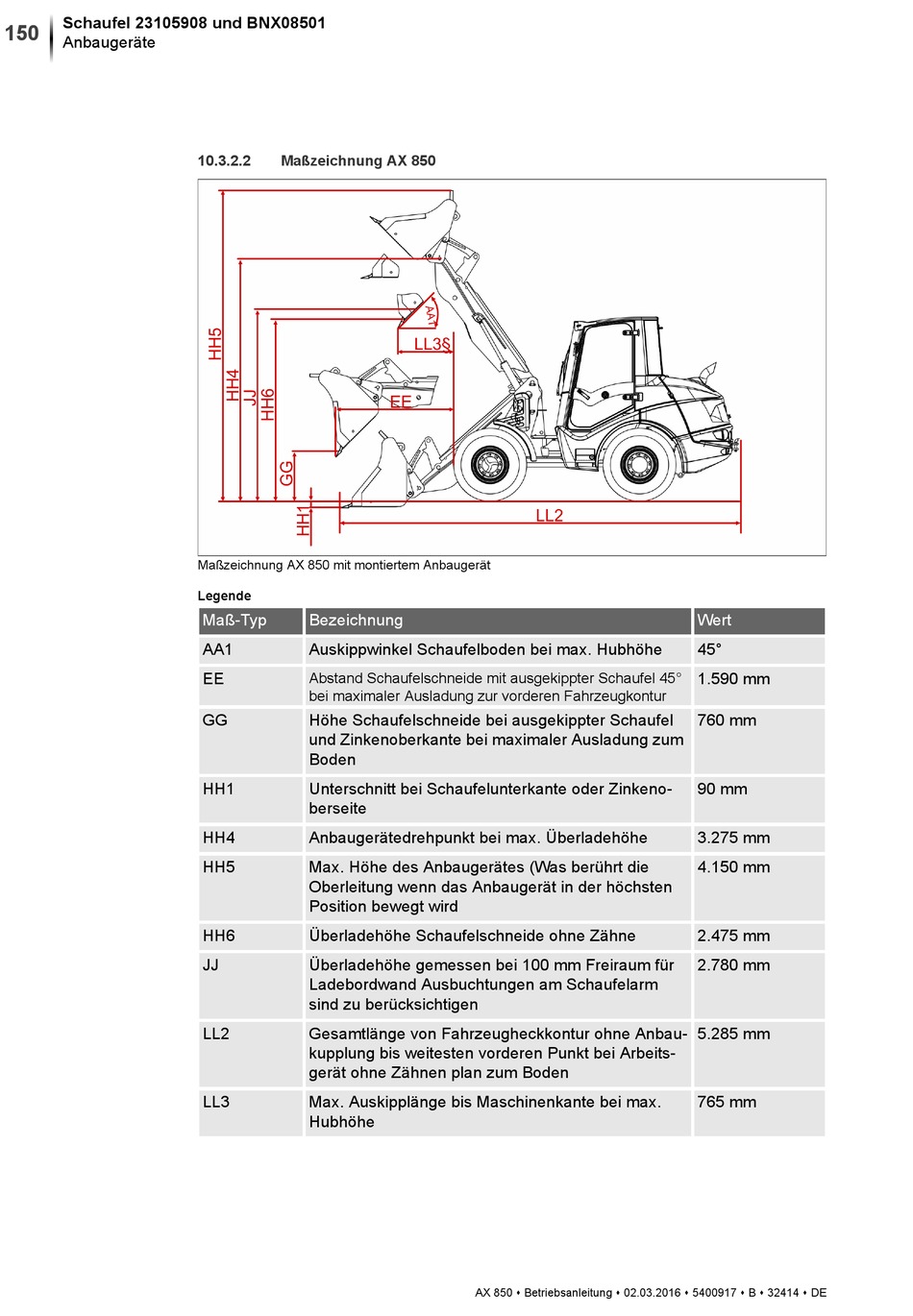

10.3.2.2 Maßzeichnung AX 850
Maßzeichnung AX 850 mit montiertem Anbaugerät
Legende
Maß-Typ Bezeichnung
AA1 Auskippwinkel Schaufelboden bei max. Hubhöhe
EE Abstand Schaufelschneide mit ausgekippter Schaufel 45°
bei maximaler Ausladung zur vorderen Fahrzeugkontur
GG Höhe Schaufelschneide bei ausgekippter Schaufel
und Zinkenoberkante bei maximaler Ausladung zum
Boden
HH1 Unterschnitt bei Schaufelunterkante oder Zinkeno-
berseite
HH4 Anbaugerätedrehpunkt bei max. Überladehöhe
HH5 Max. Höhe des Anbaugerätes (Was berührt die
Oberleitung wenn das Anbaugerät in der höchsten
Position bewegt wird
HH6 Überladehöhe Schaufelschneide ohne Zähne
JJ Überladehöhe gemessen bei 100 mm Freiraum für
Ladebordwand Ausbuchtungen am Schaufelarm
sind zu berücksichtigen
LL2 Gesamtlänge von Fahrzeugheckkontur ohne Anbau-
kupplung bis weitesten vorderen Punkt bei Arbeits-
gerät ohne Zähnen plan zum Boden
LL3 Max. Auskipplänge bis Maschinenkante bei max.
Hubhöhe
AX 850  Betriebsanleitung  02.03.2016  5400917  B  32414  DE
Wert
45°
1.590 mm
760 mm
90 mm
3.275 mm
4.150 mm
2.475 mm
2.780 mm
5.285 mm
765 mm
