Roller ’S Uni-Press Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Roller Anleitungen
  4. Werkzeuge
  5. ROLLER'S Uni-Press
  6. Betriebsanleitung

Roller ’S Uni-Press Betriebsanleitung

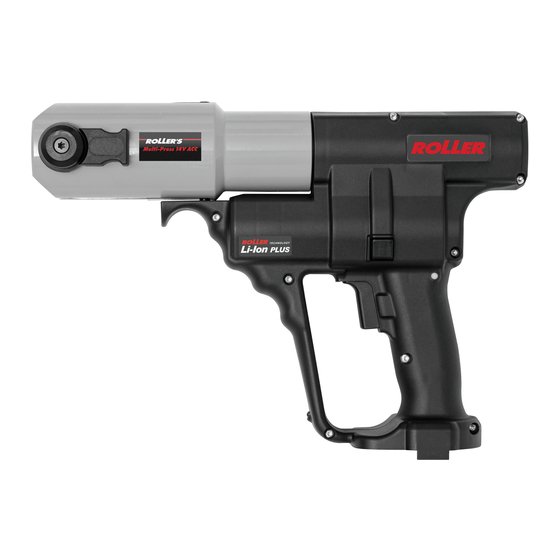

Elektro-radialpresse
