Technische Daten; Montage; Elektrischer Anschluß - OSF PC-400-ES Montage- Und Bedienungsanletung

Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Schutzart:
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen.
Die Stromversorgung des Gerätes muß über einen allpoligen Hauptschalter mit einer Kontakt-
öffnungsweite von mindestens 3mm erfolgen. Vor Öffnen des Gehäuses ist das Gerät un-
bedingt spannungsfrei zu schalten.
Der elektrische Anschluß sowie Abgleich- und Servicearbeiten dürfen nur von einem
zugelassenen Elektrofachmann durchgeführt werden! Der folgende Anschlußplan und
die jeweils gültigen Sicherheitsbestimmungen sind zu beachten.
D
D
D D

Technische Daten:

Pumpe:
Heizung:
Zusatzausgang:

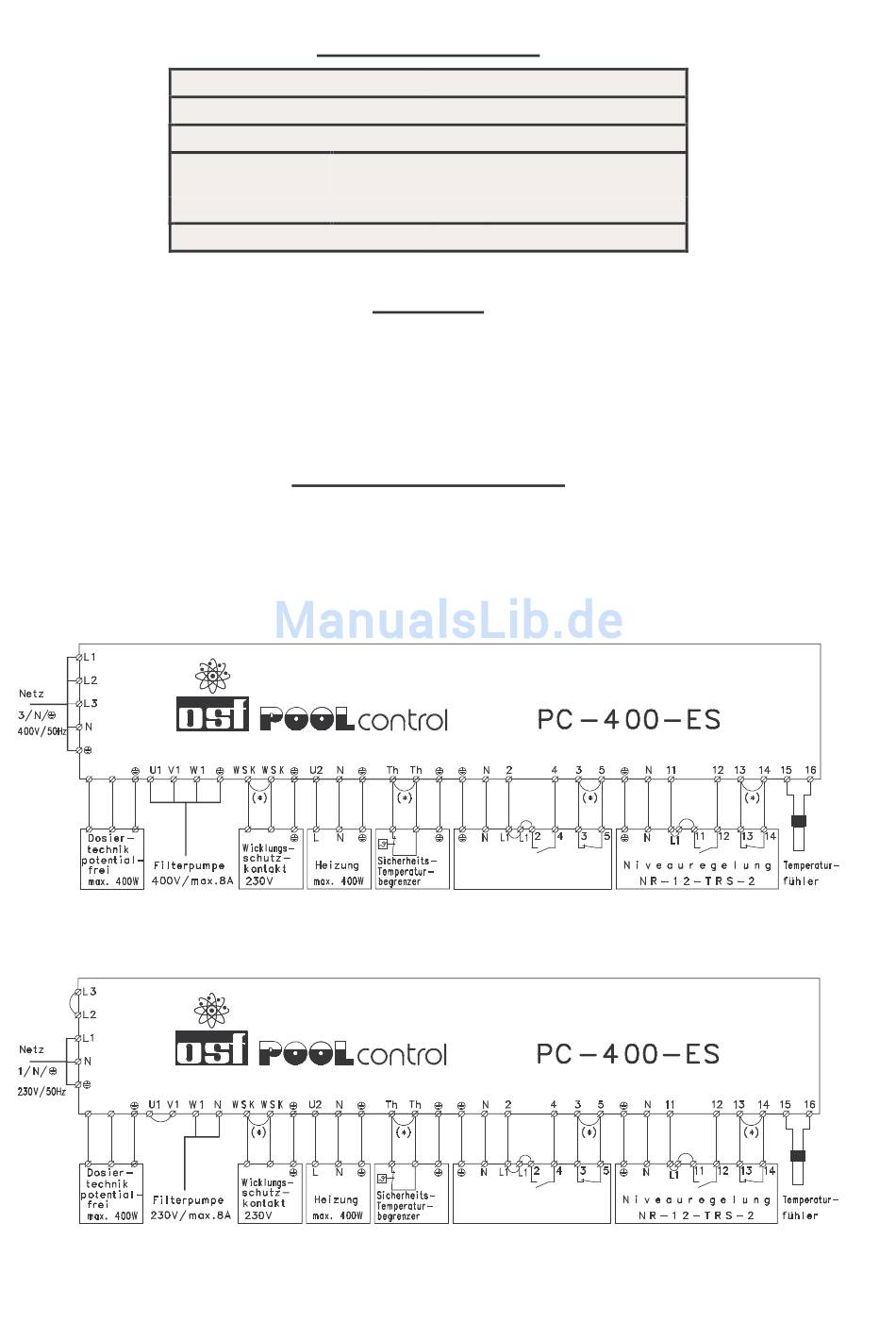

Elektrischer Anschluß:
Bei Verwendung einer 400V-Drehstrom-Pumpe:
Bei Verwendung einer 230V-Wechselstrom-Pumpe:
220mm x 219mm x 100mm
max. 3,0 kW (AC3)
max. 0,4 kW (AC1)
max. 0,4 kW (AC1)

Montage:

Rückspülsteuerung
EUROTRONIK-10
Rückspülsteuerung
EUROTRONIK-10
400V/50Hz
ca.1,5VA
IP 40
