JETStream BAMBO2 Montage- Und Bedienungsanleitung Seite 6

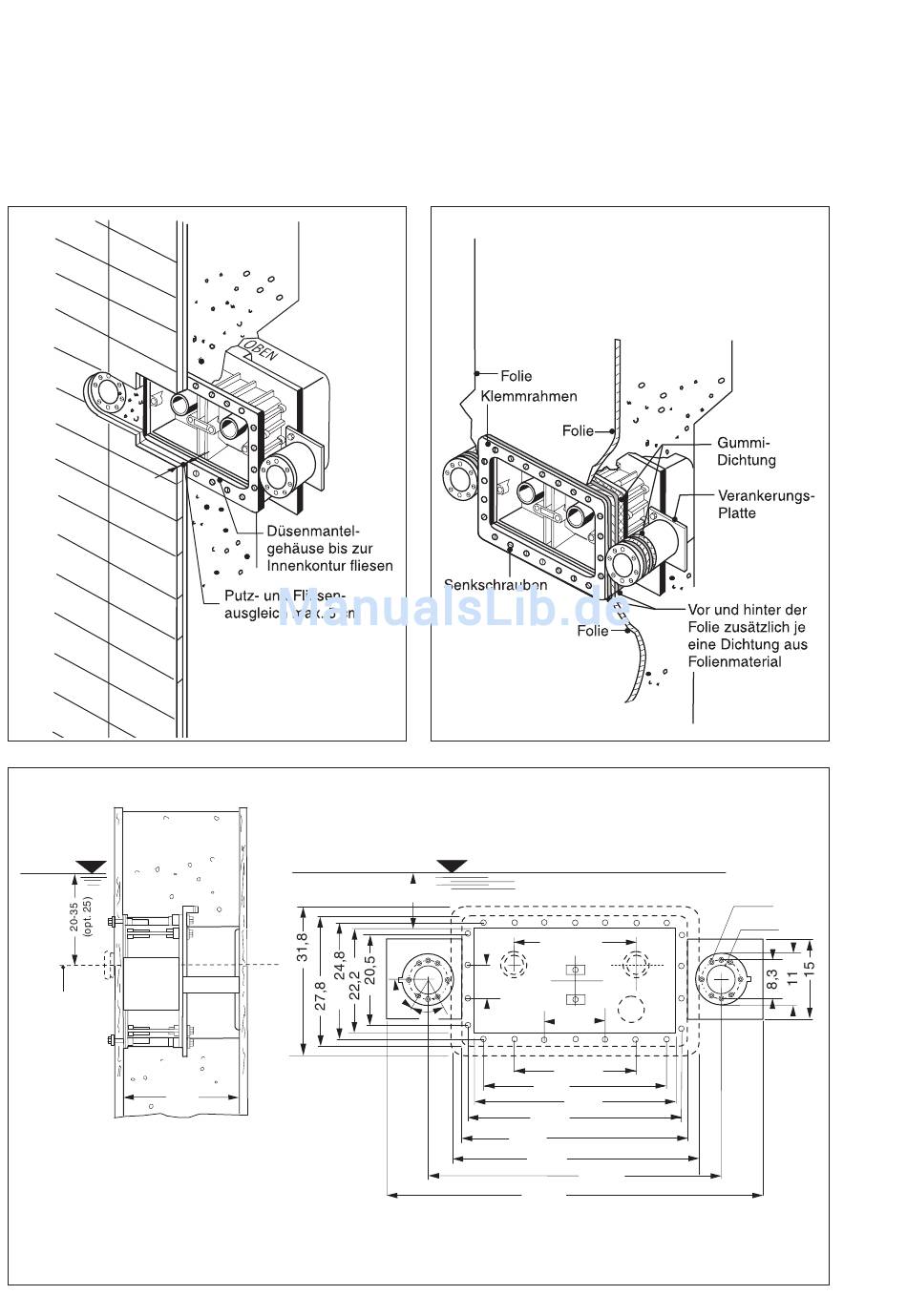

• Fliesenplan (Bild 2)
Fliesen Sie von der Düsenmantelgehäuse abgewandten Seite herkommend, halbkreisförmig an das Lampenge-
häuse heran. Fliesen Sie dabei mindestens bis zur Aussenkante des Lampengehäuses, jedoch maximal bis
zum Beginn des Lochkreises. Im Gegensatz dazu das Düsenmantelgehäuse selbst bis zu seiner Innenkante
fliesen. Der Zwischenraum zwischen Lampengehäuse und Düsenmantelgehäuse ist dabei nicht zu fliesen.
• Becken mit Folienauskleidung (Bild 3)
Ordnen Sie Klemmrahmen, die Dichtungen aus Folienmaterial und die Gummidichtung nach Bild 3 an.
2
Lage
der
Düse
24,0
Abmessungen in cm
3
Wasserspiegel
11,5 - 26,5
7
60°
60°
6
26
13
26
39
42,9
45,5
48,5
52,5
63,0
78,5
Ø 0,7
Ø 6,6
