2 EINSETZEN DES DÜSENMANTELGEHÄUSES MIT LAMPENGEHÄUSEN
IN DIE SCHALUNG

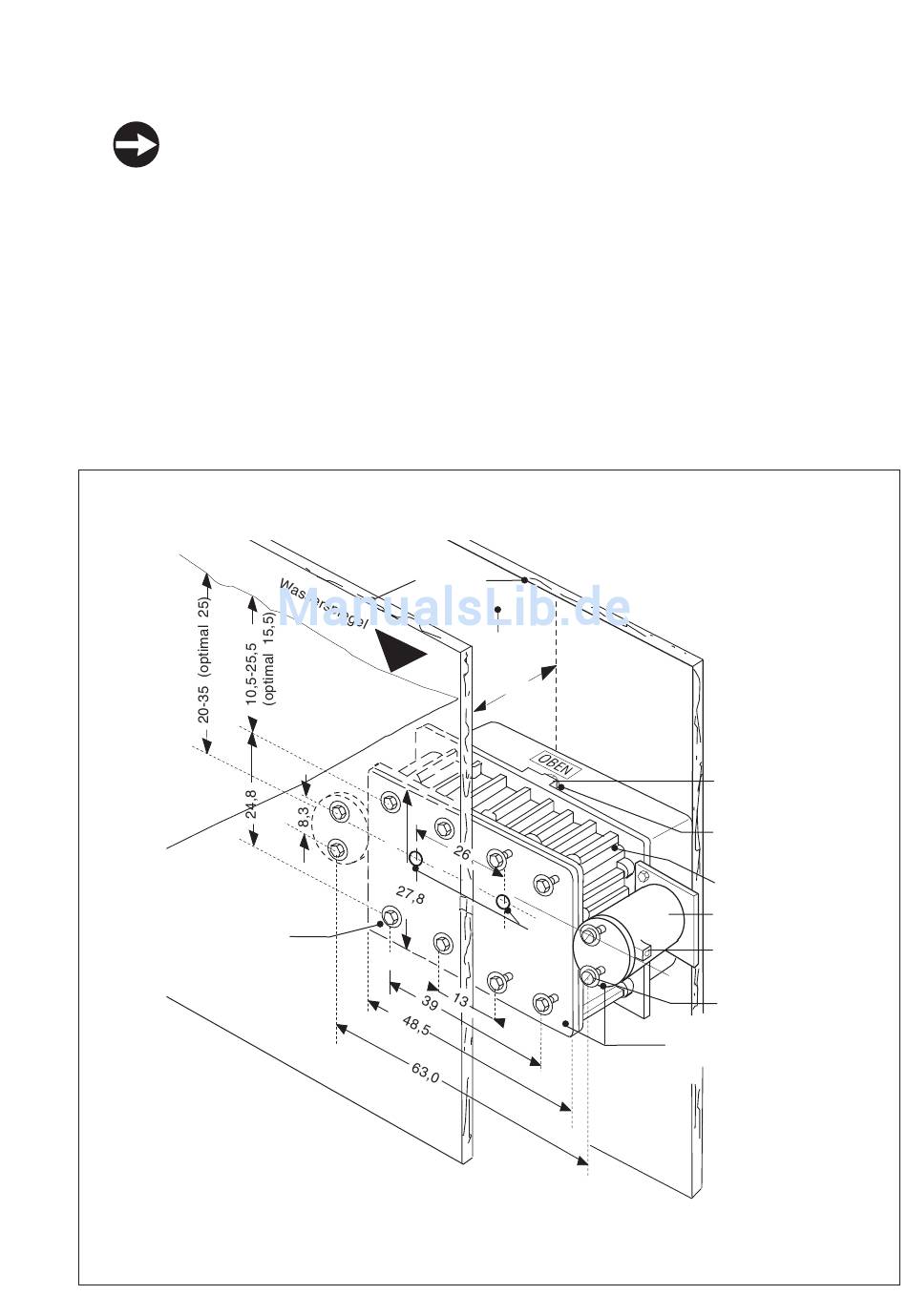

• Montage (Bild 1)
Schrauben Sie das Düsenmantelgehäuse so in die Schalung, dass das rote Schild mit Text „oben"
nach oben zeigt und der angegossene Nocken am hinteren Flansch oben liegt.
Dann befindet sich, von der Beckeninnenseite her gesehen, der Saugstutzen rechts unten und die beiden
Luftansaugschläuche oben.
Setzen Sie das Düsenmantelgehäuse bündig mit der Beckenwand ein.
Erhält das Becken für eine Folienauskleidung einen Putz- oder Dämmplattenauftrag, so müssen Sie das Düsen-
mantelgehäuse um die Putz- bzw. Dämmplattenstärke vorziehen.
• Anschluss Potentialausgleichs-Leitung
Das Düsenmantelgehäuse besitzt auf sowohl auf seiner Oberseite (Nocken) als auch auf seiner Rückseite eine
Anschlussmöglichkeit für die Potentialausgleichs-Leitung. Benutzen Sie den Anschluss an dem Nocken auf der
Oberseite, wenn die Rückseite nach dem Betonieren nicht mehr zugänglich ist. Die Anschlüsse für die Potenti-
alausgleichs-Leitung für die Lampengehäuse befinden sich auf deren Aussenseite ebenfalls an einem Nocken.
1
Sechskant-
Schraube M 8x50
Schalbrett
Beton
24
Schild "OBEN"
Lage
der Düsen
5
Dieser Nocken
muss oben liegen
Anschluss für
Potentialausgleichs-
Leitung
Düsenmantelgehäuse
Lampengehäuse
Anschluss für
Potentialausgleichs-
Leitung
Zylinder-Schraube
M 6x35
Vor dem Fliesen
Schutzkappe abziehen
