JETStream BAMBO2 Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für BAMBO2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MONTAGE- UND BEDIENUNGSANLEITUNG
BAMBO2
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JETStream BAMBO2

Inhaltszusammenfassung für JETStream BAMBO2

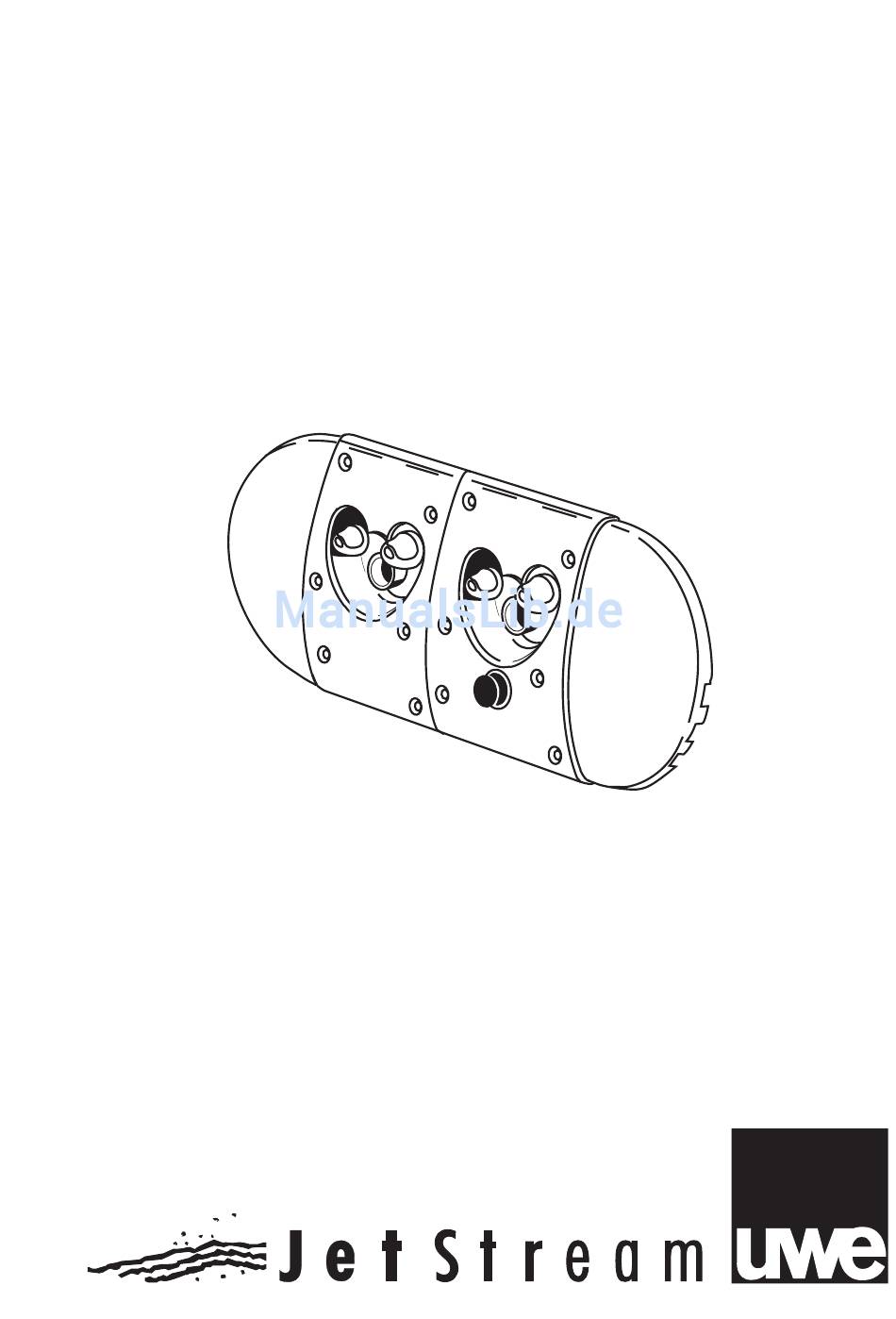

  • Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG BAMBO2...

  • Seite 2: Inhaltsverzeichnis

    7.1 Hinweise zum Anschluss der stationären Schwimmbeckenpumpe JetStream BAMBO2 (unbeleuchtete Ausführung) für Drehstrom 3N ~ 400 V 50 Hz............16-17 7.2 Hinweise zum Anschluss an die stationäre Schwimmbeckenpumpe JetStream BAMBO2 (beleuchtete Ausführung) für Drehstrom 3N ~ 400 V 50 Hz....... 18-19...

  • Seite 3: Sicherheitshinweise

    1.3 Gefahrenquellen Warnung! Die JetStream Anlage spritzt durch die Strahldüsen bis zu 1200 Liter Wasser pro Minute in das Becken ein. Wird diese enorme Kraft voll zur Massage eingesetzt, kann dies zu Verletzungen der Muskulatur, des Bindegewebes und zu inneren Verletzungen führen. Aufgrund des verringerten elektrischen Widerstandes des menschlichen Körpers in Schwimmbädern und der daraus resultierenden erhöhten Wahrscheinlichkeit des Auftretens gefährli-...

  • Seite 4: Produkthaftung

    Schäden am Gerät zu vermeiden. Achtung! Wichtiger Hinweis! NEU im Programm: BAMBO2 ohne Beleuchtung Diese Montage- und Bedienungsanleitung ist auch für BAMBO2 ohne Beleuchtung gültig. Lassen Sie jedoch alle Hinweise (Teilzeichnungen, Maße etc.), die das Lampengehäuse bzw. die Beleuchtungslampen betreffen, ausser acht.

  • Seite 5: Einsetzen Des Düsenmantelgehäuses Mit Lampengehäusen In Die Schalung

    EINSETZEN DES DÜSENMANTELGEHÄUSES MIT LAMPENGEHÄUSEN IN DIE SCHALUNG • Montage (Bild 1) Schrauben Sie das Düsenmantelgehäuse so in die Schalung, dass das rote Schild mit Text „oben“ nach oben zeigt und der angegossene Nocken am hinteren Flansch oben liegt. Dann befindet sich, von der Beckeninnenseite her gesehen, der Saugstutzen rechts unten und die beiden Luftansaugschläuche oben.
  • Seite 6 • Fliesenplan (Bild 2) Fliesen Sie von der Düsenmantelgehäuse abgewandten Seite herkommend, halbkreisförmig an das Lampenge- häuse heran. Fliesen Sie dabei mindestens bis zur Aussenkante des Lampengehäuses, jedoch maximal bis zum Beginn des Lochkreises. Im Gegensatz dazu das Düsenmantelgehäuse selbst bis zu seiner Innenkante fliesen.
  • Seite 7 Einbau des Düsenmantelgehäuses in ein Stahl, -Alu- und Polyesterbecken Abmessungen in cm Einbau des Düsenmantelgehäuses in ein Becken mit Überflutungsrinne Abmessungen in cm...

  • Seite 8: Fertigmontage/Angaben Nur Für Autorisierte Personen

    3 FERTIGMONTAGE ANGABEN NUR FÜR AUTORISIERTE PERSONEN Vor der Montage Die Sicherheitshinweise müssen vor der Aufstellung aufmerksam gelesen werden. Halten Sie unbedingt die Anfor- derungen der Fa. uwe bzw. der Normgeber ein. Für den Fall, dass die Hinweise nicht berücksichtigt werden, geschieht dies in der alleinigen Verantwortung des Monteurs.
  • Seite 9 Schieben Sie den Schlauch (35) über den Schlauchnippel (34) des Ventils. Klemmen Sie den Schlauch (35) mit der Schlauchschelle (36) fest. Hinweis: Das Ventil (33) fängt einen eventuell vorkommenden Rückstau ab, der z.B. bei Verwendung des Mas- sageschlauches, der Düse für Rückenmassage oder bei mutwilligen Verschliessen der Düse entste- hen kann.
  • Seite 10 Montage Saug- und Druckseite (Bild 2) Legen Sie die O-Ringe (19) in die Nut (18). Schrauben Sie das T-Stück (20) mit den 6 Zahnscheiben (21) und Zylinder- schrauben (22) an das Düsenmantelgehäuse (13). Hanfen Sie den 2 ½“ Stutzen (23) in das T-Stück (20), dann den 2 ½“ Stutzen (24) in das Düsenmantelgehäuse (13) ein.
  • Seite 11 Einbau in Betonbecken mit Überflutungsrinne ca. 5-10 cm über dem Wasserspiegel Maße in cm Einbau in Betonbecken ohne Überflutungsrinne ca. 5-10 cm über dem Wasserspiegel Maße in cm...

  • Seite 12: Inbetriebnahme/Angaben Für Den Benutzer Der Anlage

    Vor jeder Inbetriebnahme sind die örtlichen Sicherheitsbestimmungen sowie die Sicherheitshinweise einzuhal- ten. Ist das Gerät komplett montiert und elektrisch angeschlossen, kann das Gerät in Betrieb genommen werden. Bevor Sie die uwe JetStream Anlage in Betrieb nehmen, drehen Sie den Motor am Lüfterrad von Hand mehrmals durch. Hinweise an den Betreiber: Keine mangelhafte Anlage in Betrieb nehmen.

  • Seite 13: Massage

    Das fördert die Durchblutung, lockert und entspannt. 4.7 Gegenstromschwimmen Stellen Sie die JetStream auf volle Strahlstärke ein. Wählen Sie die Strahlrichtung so, dass die Wasserschicht unmittelbar unter der Oberfläche in heftige Strömung versetzt wird, ohne dass sich am Wasserspiegel ein allzu starkes Sprudeln zeigt.

  • Seite 14: Wartung

    Entfernen Sie die grosse Abdeckhaube. Drehen Sie dazu die Zylinderschrauben M 5 x 8 heraus. Die beiden äusseren Beleuchtungseinheiten sind jetzt zugänglich. Um bei der BAMBO2 an die mittig angebrachte Beleuch- tungseinheit zu gelangen, müssen Sie als weiteres die beiden Düsengehäuse entfernen. Drehen Sie dazu die vier Zylinderschrauben M 8x100 aus, und ziehen Sie die beiden Düsengehäuse etwas heraus.

  • Seite 15: Montage Der Haltegriffe

    MONTAGE DER HALTEGRIFFE Montage in Betonbecken mit Putz oder Montage Fliesenauskleidung Obere Halteseildeckel wie vermaßt verschrauben. Untere Haltseildeckel leicht nach unten ziehen, so dass sich das Halteseil gerade richtet. Schraubenlöcher abbohren und Deckel verschrauben. Maße in mm Montage in Stahl- Alu- oder Polyesterbecken mit und ohne Hintermauerung bzw.

  • Seite 16: An Den Elektroinstallateur

    An den Elektroinstallateur 7.1 Hinweise zum Anschluss der stationären Schwimmbeckenpumpe JetStream BAMBO2 (unbeleuchtete Ausführung) für Drehstrom 3N ~ 400 V 50 Hz. Es geht um Ihre Sicherheit! Führen Sie deshalb die Anschlussarbeiten sorgsam nach den Bestimmungen DIN VDE 0100 Teil 702 aus.
  • Seite 17 Schaltplan für JetStream Schaltplan für JetStream EuroJet, BAMBO2, BAMBO, COCO EuroJet, BAMBO2, BAMBO, COCO (unbeleuchtete Ausführung) (unbeleuchtete Ausführung) LIBRA 3-5, LIDO, LIDO2, VIVA LIBRA 3-5, LIDO, LIDO2, VIVA mit Pneumatikschalter mit Pneumatikschalter und Zeitrelais 3 N ~ PE 50 Hz 400/230 V 16 A...

  • Seite 18: Hinweise Zum Anschluss An Die Stationäre Schwimmbeckenpumpe Jetstream Bambo2 (Beleuchtete Ausführung) Für Drehstrom 3N ~ 400 V 50 Hz

    Bei 400 V: Schmelzsicherungen 16 A (träge) oder 16 A K-Sicherungsautomaten Leistungsaufnahme Die Leistungsaufnahme des Pumpenaggregats beträgt maximal bei einer Nennspannung von 400 V 3N AC 50 Hz bei der Anlage: BAMBO2 mit Licht 3,8 kW Achtung: Überstromrelais auf die Leistungsaufnahme des Pumpenaggregats einstellen (siehe Beilageblatt). Motorschutz Im Steuerkasten sind die erforderlichen Schalt- und Sicherheitselemente untergebracht, so dass sich ein weite- rer Motorschutz erübrigt.
  • Seite 19 Schaltplan für JetStream Schaltplan für JetStream BAMBO2, BAMBO, COCO LUX (beleuchtete Ausführungen) BAMBO2, BAMBO, COCO LUX (beleuchtete Ausführungen) mit Pneumatikschalter 3 N ~ PE 400 V mit Pneumatikschalter und Zeitrelais 3 N ~ PE 400 V Sicherung, FI-Schalter ≤ Sicherung, FI-Schalter ≤...
  • Seite 20 GmbH Buchstraße 82 · Postfach 2020 D-73510 Schwäbisch Gmünd Tel. (07171) 103 -0 · Fax (07171) 103 -106...
