JETStream BAMBO2 Montage- Und Bedienungsanleitung Seite 10

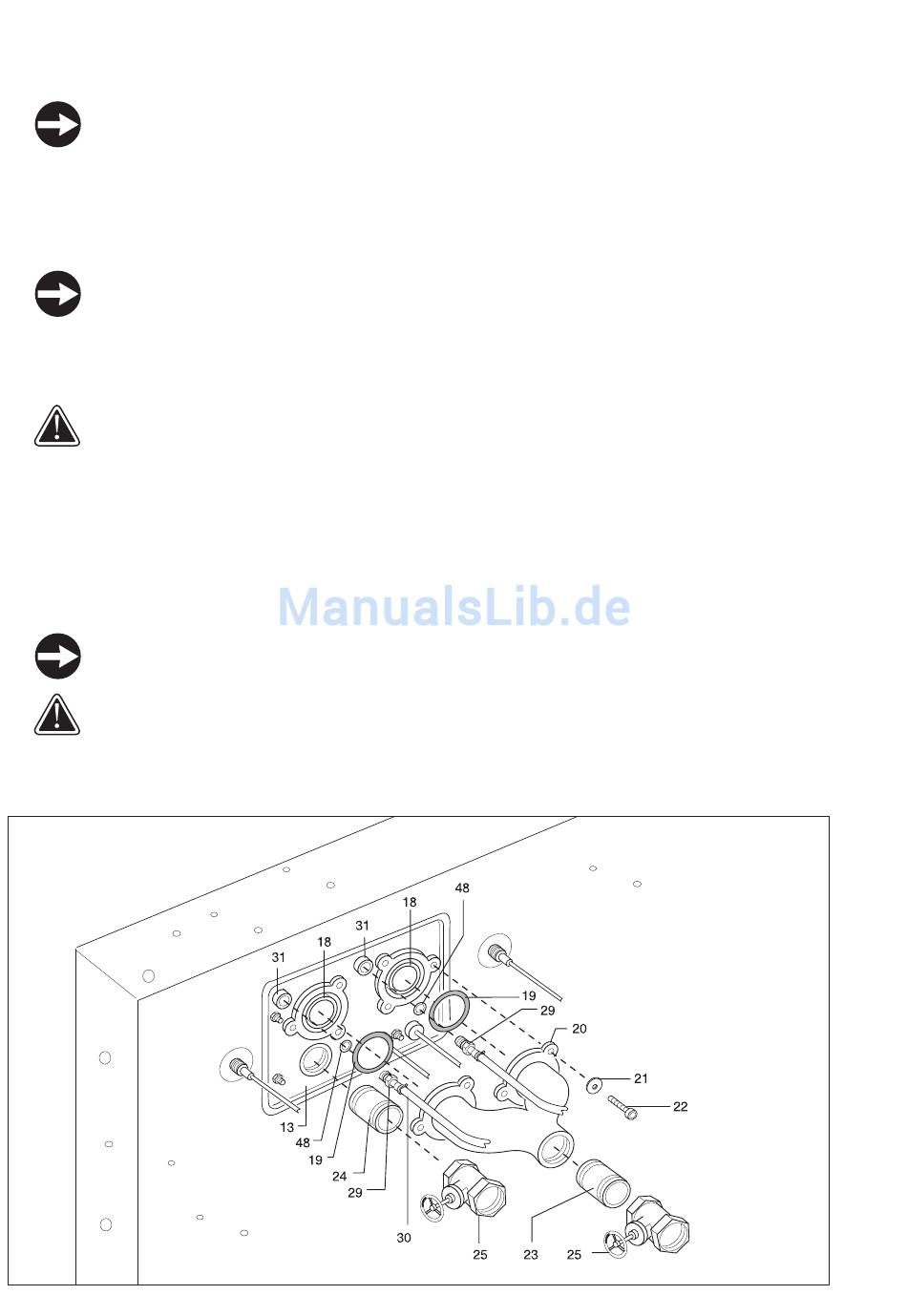

Montage Saug- und Druckseite (Bild 2)
Legen Sie die O-Ringe (19) in die Nut (18). Schrauben Sie das T-Stück (20) mit den 6 Zahnscheiben (21) und Zylinder-
schrauben (22) an das Düsenmantelgehäuse (13). Hanfen Sie den 2 ½" Stutzen (23) in das T-Stück (20), dann den 2 ½"
Stutzen (24) in das Düsenmantelgehäuse (13) ein.
Nehmen Sie die Oberseite der Muffenschieber ab.
Hanfen Sie ebenso die Muffenschieber (25) auf die beiden 2 ½" Stutzen (23 und 24).
Montage Pumpe, Saug- und Druckschlauch
Hanfen Sie Saug- und Druckschlauch (beide sind gleich) in die Muffenschieber ein. Verschrauben Sie Saug- und
Druckschlauch mit den Überwurfmuttern an die Pumpe.
Vergessen Sie nicht die Dichtung zwischen Schlauchnippel und Pumpenstutzen einzulegen.
Schrauben Sie die Pumpe fest. Montieren Sie die Pumpe auf einer Konsole von uwe, so müssen Sie diese vorher an
der Beckenwand andübeln. Setzen Sie die Pumpe entweder mit einem Schwingmetall (Stossdämpfer) auf die
Konsole, oder wenn ein Sockel betoniert wird, entsprechend unterbauen.
Wichtiger Hinweis
Die Pumpe wird normalerweise in dem Beckenumgang aufgestellt.
Der Aufstellungsraum muss trocken und durch einen ausreichend dimensionierten Bodenablauf
gegen Überflutung geschützt sein.
Montage Pumpe, Saug- und Druckschlauch bei Ausführung mit PVC-Fittings
Setzen Sie die Pumpe entweder mit einem Schwingmetall (Stossdämpfer) auf die Konsole oder, wenn Sie einen
Sockel betonieren möchten, unterbauen Sie diesen entsprechend. Kleben Sie mit einem geeigneten Kleber den
Saug- und Druckschlauch in die Übergangsmuffe des Rohbauteils. Nach dem Kleben sollten sich die Kugelhähne
öffnen und schliessen lassen.
Wichtig: Achten Sie darauf, dass der Saug- und Druckschlauch richtig verklebt wird
Vergessen Sie dabei nicht die Dichtung zwischen Schlauchnippel und Pumpenstutzen
einzulegen.
Schrauben Sie die Pumpe fest, bzw. setzen Sie die Steinschrauben.
10
