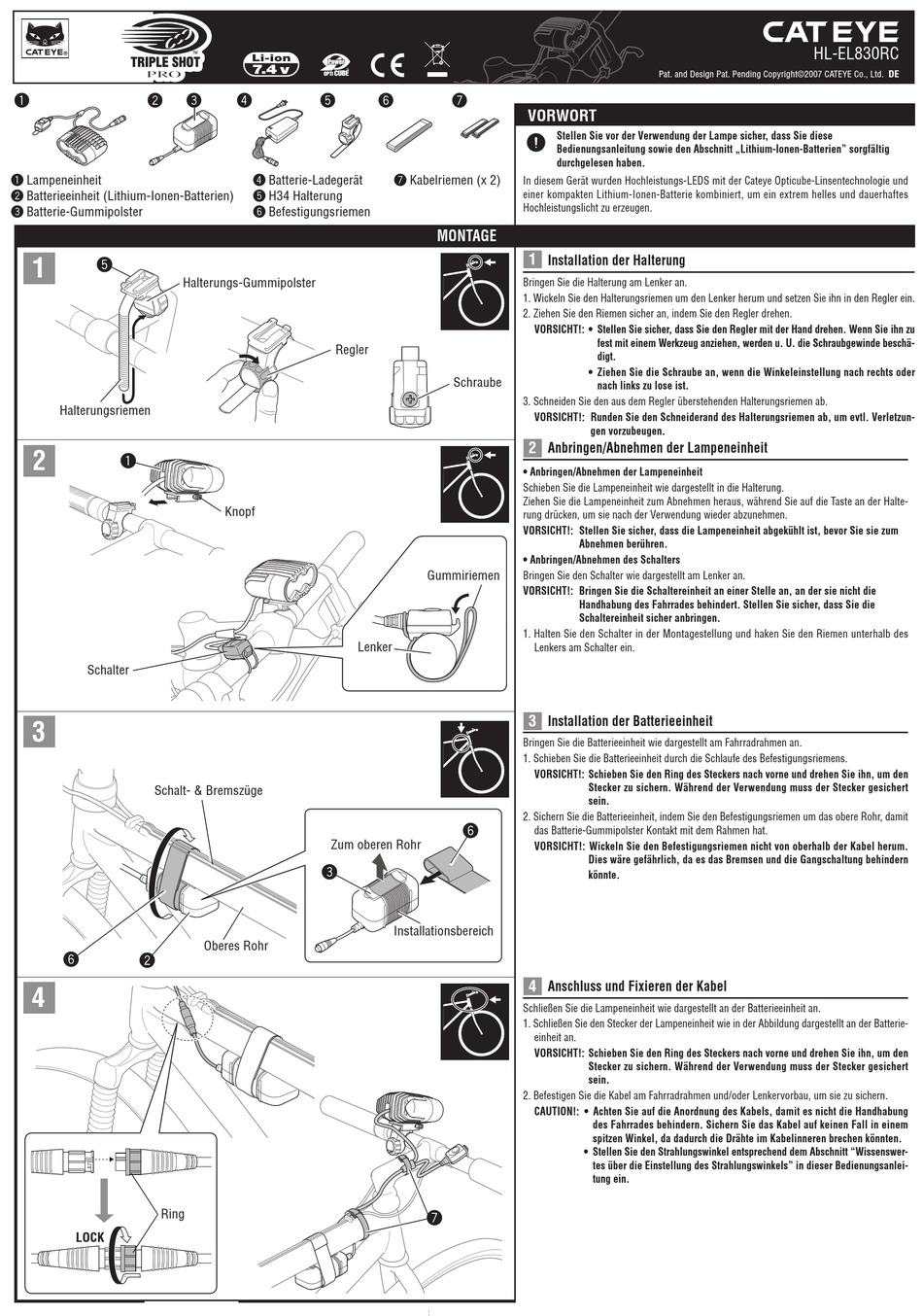

CAT EYE TRIPLE SHOT PRO Bedienungsanleitung

1 2
1 Lampeneinheit
2 Batterieeinheit (Lithium-Ionen-Batterien)
3 Batterie-Gummipolster
1 5
Halterungs-Gummipolster
Halterungsriemen
2
1
Schalter
3
Schalt- & Bremszüge
6
2
4
Ring
LOCK
3 4 5
4 Batterie-Ladegerät
5 H34 Halterung
6 Befestigungsriemen
Regler
Knopf
Lenker
Zum oberen Rohr
3
Oberes Rohr
6 7
VORWORT
7 Kabelriemen (x 2)
In diesem Gerät wurden Hochleistungs-LEDS mit der Cateye Opticube-Linsentechnologie und
einer kompakten Lithium-Ionen-Batterie kombiniert, um ein extrem helles und dauerhaftes
Hochleistungslicht zu erzeugen.
MONTAGE
1
Installation der Halterung
Bringen Sie die Halterung am Lenker an.
1. Wickeln Sie den Halterungsriemen um den Lenker herum und setzen Sie ihn in den Regler ein.
2. Ziehen Sie den Riemen sicher an, indem Sie den Regler drehen.
VORSICHT!: • Stellen Sie sicher, dass Sie den Regler mit der Hand drehen. Wenn Sie ihn zu
Schraube
3. Schneiden Sie den aus dem Regler überstehenden Halterungsriemen ab.
VORSICHT!: Runden Sie den Schneiderand des Halterungsriemen ab, um evtl. Verletzun-
2
Anbringen/Abnehmen der Lampeneinheit
• Anbringen/Abnehmen der Lampeneinheit
Schieben Sie die Lampeneinheit wie dargestellt in die Halterung.
Ziehen Sie die Lampeneinheit zum Abnehmen heraus, während Sie auf die Taste an der Halte-
rung drücken, um sie nach der Verwendung wieder abzunehmen.
VORSICHT!: Stellen Sie sicher, dass die Lampeneinheit abgekühlt ist, bevor Sie sie zum
• Anbringen/Abnehmen des Schalters
Gummiriemen
Bringen Sie den Schalter wie dargestellt am Lenker an.
VORSICHT!: Bringen Sie die Schaltereinheit an einer Stelle an, an der sie nicht die
1. Halten Sie den Schalter in der Montagestellung und haken Sie den Riemen unterhalb des
Lenkers am Schalter ein.
3
Installation der Batterieeinheit
Bringen Sie die Batterieeinheit wie dargestellt am Fahrradrahmen an.
1. Schieben Sie die Batterieeinheit durch die Schlaufe des Befestigungsriemens.
VORSICHT!: Schieben Sie den Ring des Steckers nach vorne und drehen Sie ihn, um den
2. Sichern Sie die Batterieeinheit, indem Sie den Befestigungsriemen um das obere Rohr, damit
6
das Batterie-Gummipolster Kontakt mit dem Rahmen hat.
VORSICHT!: Wickeln Sie den Befestigungsriemen nicht von oberhalb der Kabel herum.
Installationsbereich
4
Anschluss und Fixieren der Kabel
Schließen Sie die Lampeneinheit wie dargestellt an der Batterieeinheit an.
1. Schließen Sie den Stecker der Lampeneinheit wie in der Abbildung dargestellt an der Batterie-
einheit an.
VORSICHT!: Schieben Sie den Ring des Steckers nach vorne und drehen Sie ihn, um den
2. Befestigen Sie die Kabel am Fahrradrahmen und/oder Lenkervorbau, um sie zu sichern.
CAUTION!: • Achten Sie auf die Anordnung des Kabels, damit es nicht die Handhabung
7
Pat. and Design Pat. Pending Copyright©2007 CATEYE Co., Ltd.
Stellen Sie vor der Verwendung der Lampe sicher, dass Sie diese
Bedienungsanleitung sowie den Abschnitt „Lithium-Ionen-Batterien" sorgfältig
durchgelesen haben.
fest mit einem Werkzeug anziehen, werden u. U. die Schraubgewinde beschä-
digt.
• Ziehen Sie die Schraube an, wenn die Winkeleinstellung nach rechts oder
nach links zu lose ist.
gen vorzubeugen.
Abnehmen berühren.
Handhabung des Fahrrades behindert. Stellen Sie sicher, dass Sie die
Schaltereinheit sicher anbringen.
Stecker zu sichern. Während der Verwendung muss der Stecker gesichert
sein.
Dies wäre gefährlich, da es das Bremsen und die Gangschaltung behindern
könnte.
Stecker zu sichern. Während der Verwendung muss der Stecker gesichert
sein.
des Fahrrades behindern. Sichern Sie das Kabel auf keinen Fall in einem
spitzen Winkel, da dadurch die Drähte im Kabelinneren brechen könnten.
• Stellen Sie den Strahlungswinkel entsprechend dem Abschnitt "Wissenswer-
tes über die Einstellung des Strahlungswinkels" in dieser Bedienungsanlei-
tung ein.
HL-EL830RC
DE
