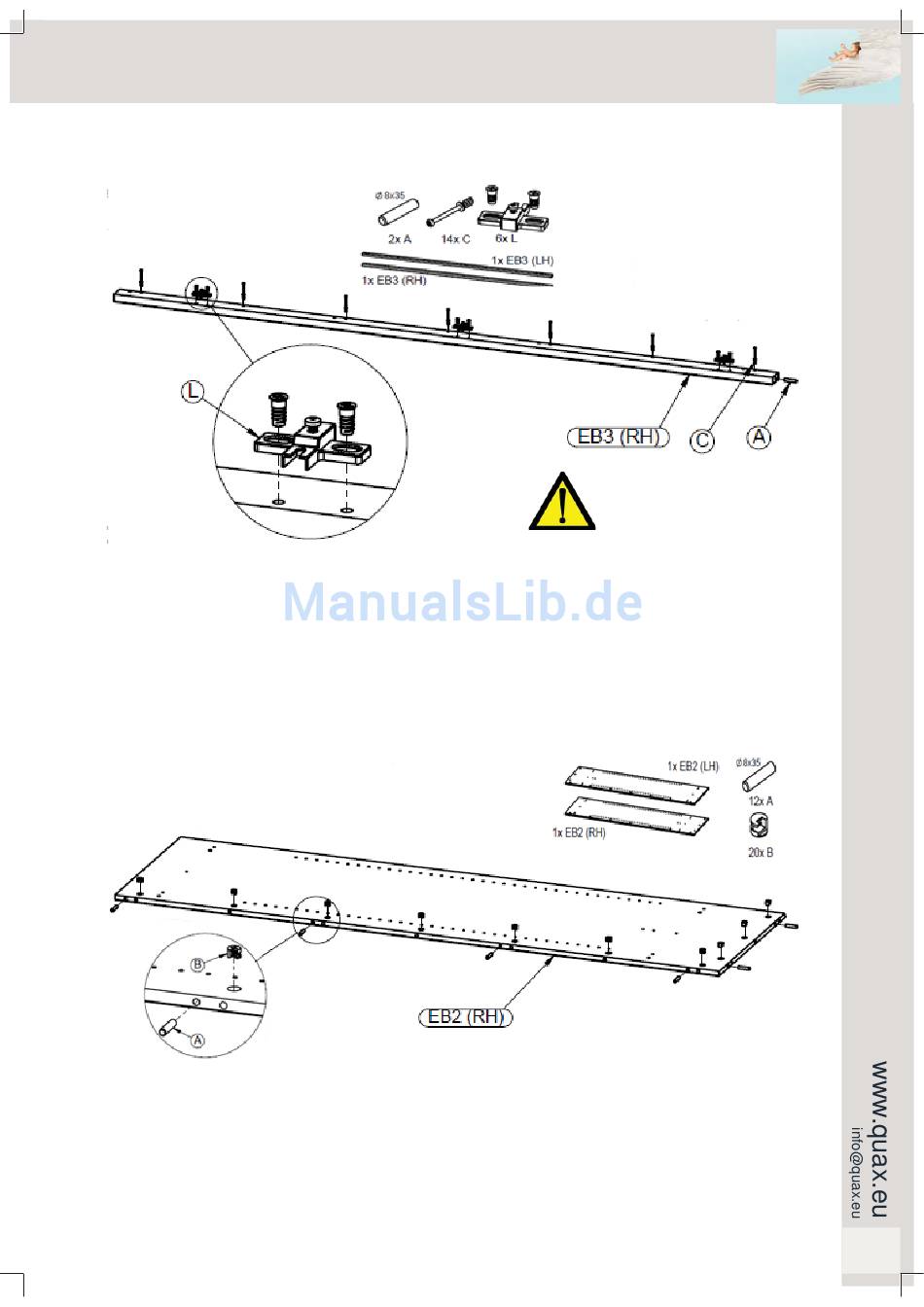

Etape 6 : Utilisez les corniches EB3 LH et RH, deux chevilles en bois A, quatorze boulons de raccord C
et six plaquettes de charnière L
Fixez sept boulons de raccords (C) dans les perçages à l'intérieur des corniches (EB3). Insérez une
cheville en bois (A) dans le trou en haut des corniches. Fixez les plaquettes de charnière (L) avec les vis
prévues dans les perçages en bas, au milieu et en haut de l'avant des corniches.
Etape 7 : Utilisez deux côtés terminaux EB2 LH et RH, douze chevilles en bois A et vingt excentriques B
Insérez deux chevilles en bois (A) dans les perçages en haut des côtés (EB2 LH et RH). Poussez quatre
chevilles en bois (A) dans les perçages sur la face avant des côtés. Poussez trois excentriques (B) dans
les trous en haut des côtés. Poussez sept excentriques (B) dans les trous à l'avant des côtés.
